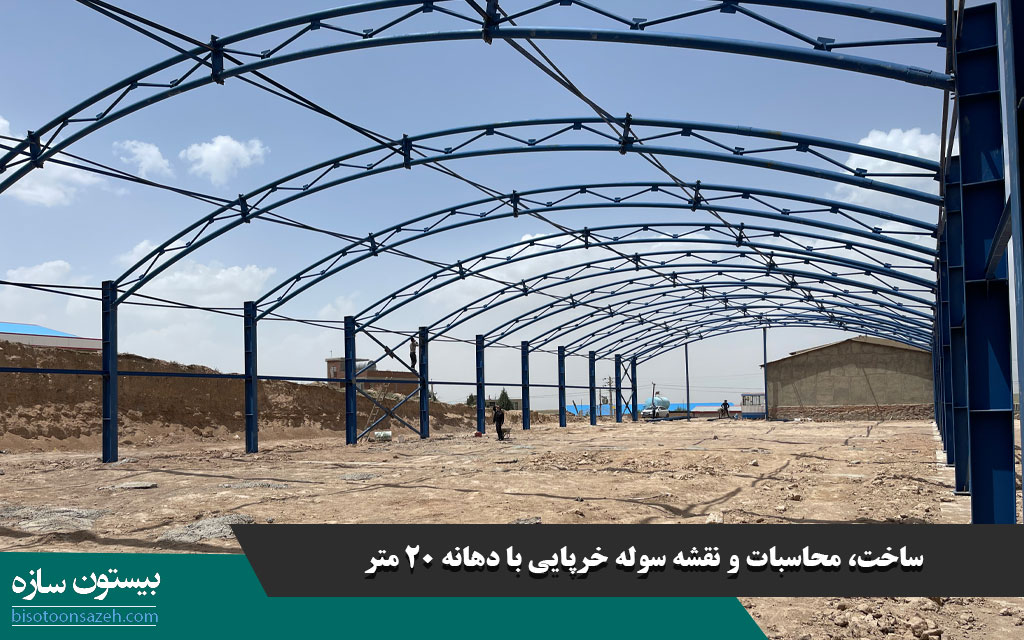

ساخت، محاسبات و نقشه سوله خرپایی با دهانه 20 متر [مزایا و معایب، طراحی، کاربرد ها و مراحل]

سوله خرپایی چیست و چرا دهانه ۲۰ متر؟

سوله های خرپایی که اغلب با نام سوله سبک نیز شناخته می شوند، سازه هایی هستند که از اتصال پروفیل های استاندارد (مانند لوله، قوطی یا پروفیل های باز) به شکل شبکه های مثلثی (خرپا) تشکیل می شوند. هندسه مثلثی در این سازه ها باعث می شود نیروهای وارد بر سوله به جای ایجاد گشتاور خمشی شدید، به نیروهای محوری (کشش و فشار) تبدیل شوند. همین امر موجب می شود تا بتوانیم با مصرف متریال بسیار کمتر، دهانه های بزرگی را بدون نیاز به ستون های مزاحم پوشش دهیم.

دهانه ۲۰ متر یک “نقطه عطف” در طراحی سوله محسوب می شود. در دهانه های زیر ۱۵ متر، تفاوت قیمت و وزن سوله سنتی و خرپایی خیلی چشمگیر نیست؛ اما با رسیدن به دهانه ۲۰ متر و بالاتر، وزن تیرورق ها به شدت افزایش می یابد تا بتوانند در برابر خمش مقاومت کنند. اینجاست که ساخت، محاسبات و نقشه سوله خرپایی با دهانه ۲۰ متر اهمیت پیدا کرده و به عنوان اقتصادی ترین و مقاوم ترین گزینه مهندسی مطرح می گردد.

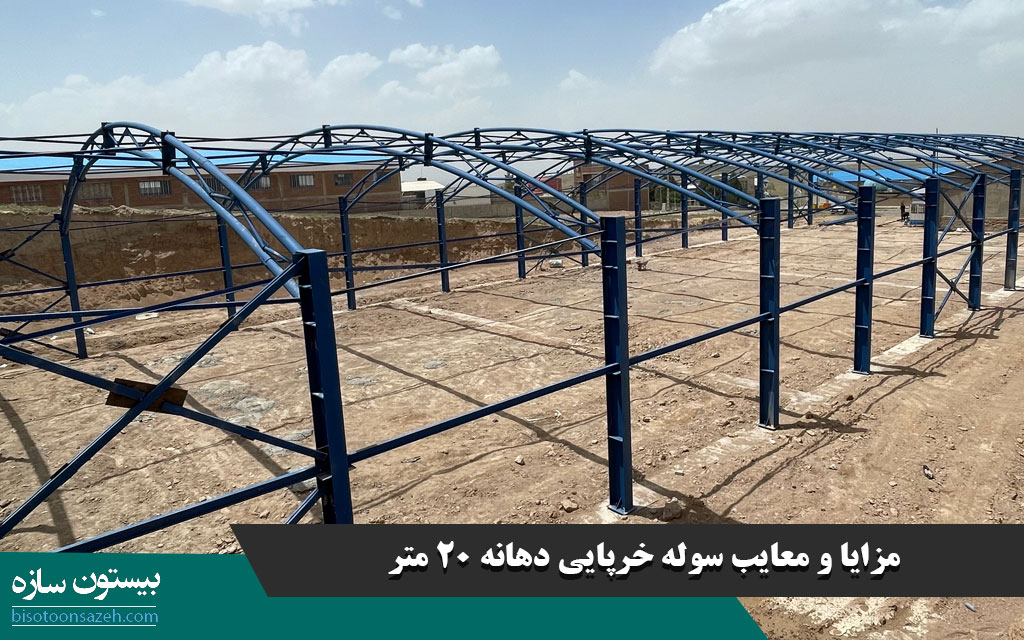

مزایا و معایب سوله خرپایی دهانه ۲۰ متر

برای تصمیم گیری آگاهانه در پروژه های صنعتی و کشاورزی، بررسی نقاط قوت و ضعف این نوع سازه ضروری است:

مقایسه فنی: سوله خرپایی در برابر سوله تیرورقی (دهانه ۲۰ متر)

اگر هنوز بین انتخاب سوله خرپایی و تیرورقی مردد هستید، جدول زیر مقایسه ای جامع برای یک سوله استاندارد با دهانه ۲۰ متر ارائه می دهد:

طراحی و مهندسی سوله خرپایی با دهانه 20 متری

اجرای اصولی هر پروژه ای با یک طراحی بی نقص آغاز می شود. در ساخت سوله با دهانه ۲۰ متر، مهندسان ما در بیستون سازه با در نظر گرفتن دقیق ترین پارامترها اقدام به تهیه نقشه می کنند.

کمک گرفتن از مهندسان سازه مجرب و استفاده از نرم افزارها

محاسبه سوله خرپایی به صورت دستی تقریبا غیرممکن و خطاپذیر است. مهندسین سازه دارای پروانه اشتغال، با استفاده از نرم افزارهای قدرتمندی مانند SAP2000، ETABS و برای مدل سازی دقیق اتصالات از Tekla Structures استفاده می کنند. این نرم افزارها رفتار سازه را در برابر انواع بارهای وارده شبیه سازی کرده و ایمنی سوله را در شرایط بحرانی تضمین می کنند.

انتخاب طرح خرپای مناسب و بهینه

طرح های متفاوتی برای خرپا وجود دارد؛ مانند خرپای پرَت (Pratt)، هاو (Howe) و وارن (Warren). برای دهانه ۲۰ متری، معمولا از خرپاهای قوسی یا هشتی (شیب دار) با الگوی وارن یا ترکیبی استفاده می شود. خرپاهای لوله ای (سیلندری) که از تخصص های ویژه بیستون سازه هستند، به دلیل آیرودینامیک بودن و کاهش مقاومت در برابر باد، بهترین گزینه محسوب می شوند.

انتخاب متریال با کیفیت

جنس فولاد مصرفی نقشی حیاتی دارد. معمولا از پروفیل ها و لوله های فولادی با گرید ST37 استفاده می شود، اما برای مناطق با خوردگی بالا یا نیاز به مقاومت ویژه، ممکن است مهندس طراح گریدهای بالاتری را پیشنهاد دهد. کیفیت جوشکاری کارخانه ای با دستگاه های CO2 و تست های غیرمخرب (NDT) نیز از الزامات این مرحله است.

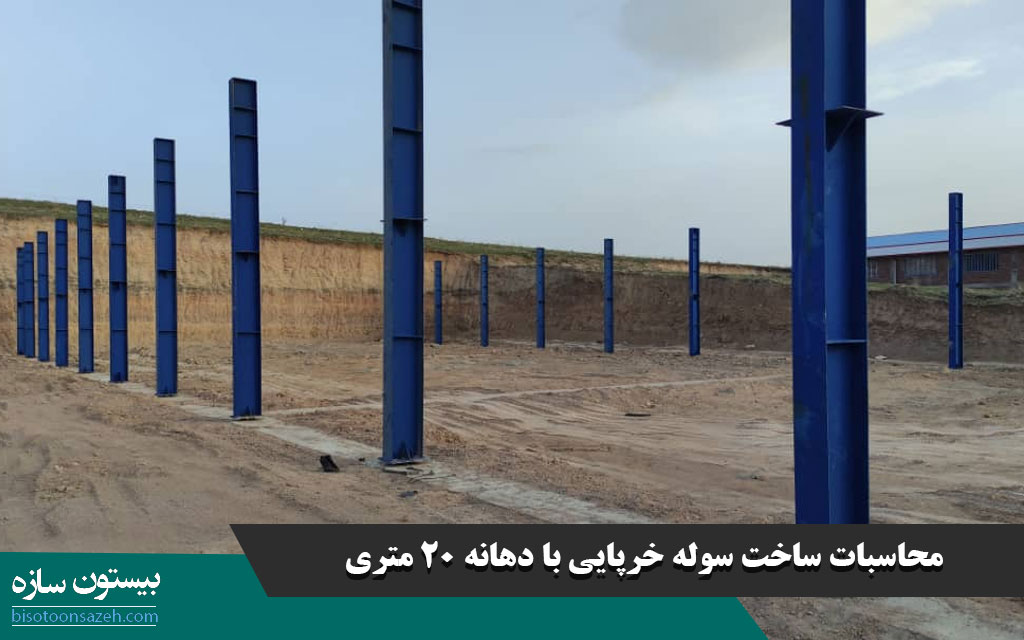

محاسبات ساخت سوله خرپایی با دهانه 20 متری

ایمنی یک سوله پیش ساخته صنعتی سبک مستقیما به محاسبات بارگذاری آن بستگی دارد. بر اساس آیین نامه های معتبر مانند مبحث ششم مقررات ملی ساختمان ایران، مهندسان باید بارهای زیر را به دقت محاسبه کرده و بر گره های (Nodes) خرپا اعمال کنند:

تحلیل انواع بارهای وارده بر سازه

• بار مرده (Dead Load): شامل وزن خالص خود اسکلت فولادی خرپا، پرلین ها (لپه ها)، پوشش سقف (مثل ساندویچ پانل یا ورق گالوانیزه)، سیستم های روشنایی و تاسیساتی که به صورت دائمی به سقف متصل هستند.
• بار زنده (Live Load): بارهای موقتی هستند. مانند وزن کارگرانی که برای تعمیر و نگهداری روی سقف می روند یا تجهیزات متحرکی که موقتا از سقف آویزان می شوند.
• بار باد (Wind Load): برای سوله های خرپایی که بسیار سبک هستند، نیروی بالابرنده (Uplift) باد بسیار خطرناک تر از نیروی فشاری آن است. محاسبه دقیق سرعت باد منطقه (بر اساس گلباد شهری) و اعمال ضریب شکل سوله، مانع از کنده شدن سقف در طوفان ها می شود.
• بار برف (Snow Load): تجمع برف روی سقف هایی با دهانه بزرگ وزن وحشتناکی ایجاد می کند. زاویه شیب سقف خرپا (معمولا بین ۱۵ تا ۲۰ درصد) نقش مهمی در سر خوردن و کاهش بار برف دارد. مناطق ایران از نظر بار برف به دسته های مختلفی (نادر، کم، متوسط، زیاد و فوق سنگین) تقسیم می شوند.
• بار زلزله (Seismic Load): محاسبه نیروی برشی پایه و توزیع آن در ارتفاع سازه برای جلوگیری از فروریزش سوله هنگام ارتعاشات زمین لرزه الزامی است.

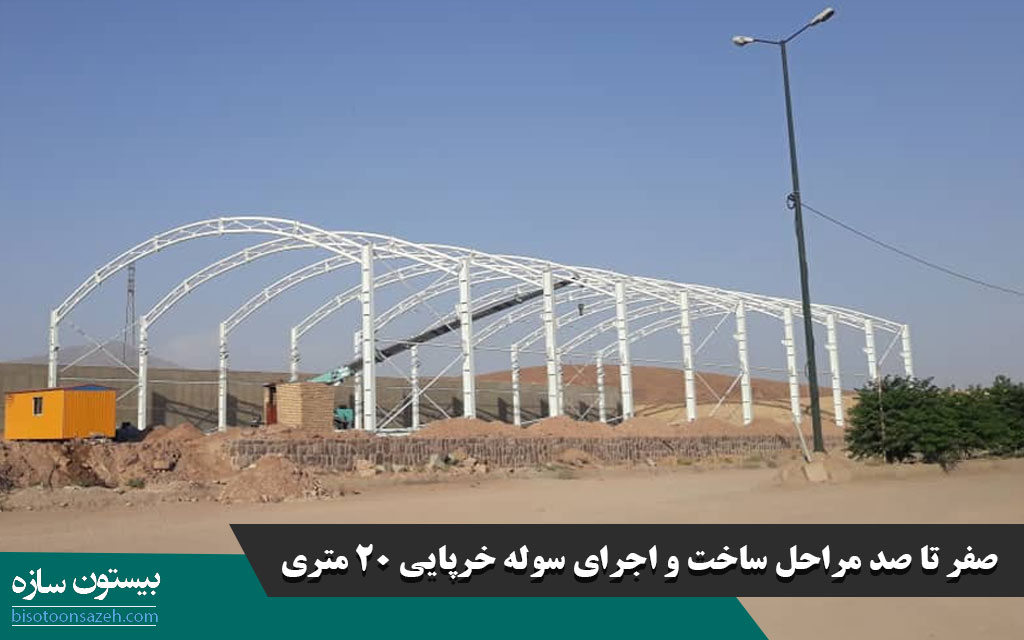

صفر تا صد مراحل ساخت و اجرای سوله خرپایی ۲۰ متری

پس از تایید محاسبات و نقشه ها، فاز اجرایی پروژه آغاز می گردد. رعایت دقیق توالی مراحل برای حفظ ایمنی و کیفیت الزامی است.

انتخاب و آماده سازی سایت

پیش از هر چیز نیازمند اخذ مجوزهای قانونی از سازمان های مربوطه (شهرداری، جهاد کشاورزی یا شهرک های صنعتی) هستید. پس از تایید مکان، زمین باید تسطیح شده و خاک برداری با دقت انجام شود. در صورت ضعیف بودن خاک بستر، عملیات تحکیم خاک (مانند شفته آهک یا سنگ ریزی) صورت می پذیرد.

اجرای فونداسیون

به لطف سبک بودن سوله خرپایی دهانه ۲۰ متری، معمولا از فونداسیون های منفرد (نقطه ای) همراه با شناژ رابط استفاده می شود که هزینه بتن ریزی را شدیدا کاهش می دهد. آرماتوربندی، نصب دقیق بولت ها (Anchor Bolts) با استفاده از شابلون، و سپس بتن ریزی با عیار استاندارد انجام می پذیرد. پایه های بتنی (پدستال) باید کاملا تراز باشند.

ساخت قطعات در کارخانه و مونتاژ اولیه

همزمان با آماده سازی فونداسیون، قطعات خرپا شامل ستون ها، وترهای بالا و پایین، و مهاربندهای قطری در کارخانه بیستون سازه با دقت میلی متری برش خورده، جوشکاری و رنگ آمیزی (زینک کرومات یا اپوکسی) می شوند. قطعات بزرگ به دلیل محدودیت های ترافیکی به صورت چند تکه به محل پروژه ارسال می شوند.

نصب و برپایی سازه (Erection)

توسط جرثقیل های متحرک، ابتدا ستون ها روی بیس پلیت ها قرار گرفته و مهره ها سفت می شوند. سپس قطعات خرپای سقف روی زمین به هم مونتاژ شده (پیچ و مهره) و به صورت یکپارچه یا دو تکه توسط جرثقیل بالا برده شده و به ستون ها متصل می گردند. بلافاصله پرلین ها (Z یا C شکل) و مهاربندهای سقفی و دیواری برای حفظ پایداری موقت سازه نصب می شوند.

پوشش سقف و دیوار چینی

در نهایت از متریال هایی مانند ساندویچ پانل، ورق رنگی با عایق پشم شیشه، یا کارتن پلاست برای پوشش سقف استفاده می شود. دیوارها نیز بسته به کاربری می توانند آجری، بلوک سیمانی یا از جنس همان پنل های دیواری باشند.

نقشه سوله خرپایی با دهانه 20 متر شامل چه بخش هایی است؟

هنگامی که برای ساخت سوله اقدام می کنید، یک دفترچه نقشه کامل به شما تحویل داده می شود که معمولا شامل موارد زیر است:

• نقشه های معماری: شامل پلان چیدمان، محل قرارگیری درب های ورود ماشین آلات، پنجره ها جهت نورگیری و ارتفاع مفید سازه.
• نقشه های فونداسیون: ابعاد دقیق پی ها، سایز و تعداد میلگردها، موقعیت دقیق بیس پلیت ها و جزئیات شناژها.
• نقشه های استراکچر (سازه): ضخامت گوشت لوله ها یا قوطی ها، ابعاد اعضای خرپا، جزئیات اتصالات جوشی یا پیچی، محل قرارگیری بادبندها و پروفیل های سقف.

در ادامه نمونه هایی از نقشه های طراحی شده برای دهانه ۲۰ متری را مشاهده می کنید:

کاربردهای اصلی سوله خرپایی ۲۰ متری

ابعاد ۲۰ متری بدون ستون میانی، فضایی یکپارچه و عالی برای تردد لیفتراک، ماشین آلات سنگین و چیدمان پالت ها فراهم می کند. از این رو این سازه ها در کاربری های زیر به شدت محبوب هستند:

• سالن های ورزشی: اجرای سوله سبک ورزشی برای فوتسال، والیبال، استخر و چندمنظوره با دهانه ۲۰ متر بسیار استاندارد است.
• کشاورزی و دامداری: جهت تاسیس سوله سبک مرغداری و ساخت سوله سبک دامداری، این نوع سازه به دلیل امکان تهویه مناسب و قابلیت شستشو گزینه ای بی رقیب است.
• انبارهای صنعتی و تجاری: ذخیره سازی کالاها نیازمند فضای بدون مانع است.
• سالن های تولید و کارخانجات: کارگاه های صنعتی که نیاز به خط تولید ممتد دارند.

سوالات متداول (FAQ)

وزن سوله خرپایی با دهانه ۲۰ متر به ازای هر متر مربع چقدر است؟

بسته به ارتفاع سوله و منطقه جغرافیایی (از نظر بار برف و باد)، وزن اسکلت فلزی یک سوله خرپایی دهانه ۲۰ متری معمولا بین ۱۶ الی ۲۴ کیلوگرم بر متر مربع متغیر است که در مقایسه با سوله های سنتی بسیار سبک تر است.

آیا روی سوله های خرپایی امکان نصب جرثقیل سقفی وجود دارد؟

بله، با وجود اینکه سوله های خرپایی به عنوان سوله های سبک شناخته می شوند، با طراحی و تقویت ستون ها و تعبیه حماله (تیر حمال)، می توان جرثقیل های سقفی با تناژهای پایین و متوسط (معمولا تا ۵ یا ۱۰ تن) را روی آن ها نصب کرد.

ساخت یک سوله ۲۰ متری چقدر زمان می برد؟

یکی از بزرگترین مزایای سازه های خرپایی بیستون سازه سرعت بالای آن هاست. پروسه طراحی، ساخت در کارخانه و نصب در محل برای یک سوله با متراژ متوسط، عموما بین ۳۰ تا ۴۵ روز کاری زمان می برد.

سوله خرپایی بهتر است یا تیرورقی؟

برای دهانه های بالا (به خصوص از ۱۸ الی ۲۰ متر به بالا)، سوله خرپایی از نظر قیمت، مقاومت در برابر زلزله و سرعت نصب انتخاب بسیار منطقی تری است. سوله های تیرورقی بیشتر برای کارخانجات صنایع سنگین که نیازمند جرثقیل های چند ده تنی هستند پیشنهاد می گردد.
