فونداسیون سوله چیست و نحوه اجرا و ساخت آن چگونه است؟

فونداسیون سوله جزء ضروری هر پروژه ساختمانی سوله اعم از سوله سبک یا سوله سنگین است. این یک پایه ثابت و هموار برای سوله فراهم می کند و طول عمر و عملکرد آن را تضمین می کند. در این مقاله با بیستون سازه به این می پردازیم که فونداسیون سوله چیست و چرا لازم است و نحوه اجرا و ساخت آن چیست.

فونداسیون سوله چیست؟

فونداسیون سوله پایه ای است که سوله بر روی آن ساخته می شود. این یک پلت فرم سطح و پایداری را فراهم می کند که می توان سوله را روی آن ساخت و از ایمن بودن، ایمن بودن و ماندگاری طولانی آن اطمینان حاصل کرد. فونداسیون را می توان از مواد مختلفی از جمله بتن، سنگ ریزه یا چوب تحت فشار ساخته شد. هم چنین برای اطلاعات بیشتر در مورد سوله ها می توانید مطلب مزایا و معایب سوله های خرپایی چیست؟ را مطالعه فرمائید تا به همراه بیستون سازه توانسته باشیم اطلاعات کاملی را در اختیار شما گذاشته و به تمامی سوالات شما بهترین و کامل ترین پاسخ را داده باشیم.

چرا وجود فوندانسیون برای سوله ضروری است؟

در سازه ساختمانی وجود فونداسیون ضروری بوده و می تواند مقاومت سازه را بالا ببرد. از سوی دیگر قبل از ساخت سوله نیز باید فونداسیون سازه انجام شود تا با دریافت فشار از نیروهای وارده از قسمت های مختلف سازه و انتقال آن به زمین جلوگیری می کند.

پایداری سوله

یکی از دلایلی که باعث می شود یک سولع عمر طولانی و پایداری داشته باشد، استفاده از فونداسیون است. برای مثال مهم نیست که چقدر شرایط جوی نا مساعد است و ممکن است سوله در بلاهای طبیعی قرار بگیرند، فونداسیون می تواند کمک کند تا سازه عمری طولانی داشته باشد. همچنین فونداسیون از پدیده نشست در سوله جلوگیری می کند و این کار باعث امنیت بیشتر سوله می شود. در این مورد امنیت جانی و مالی رعایت می شود و یکی از مهم ترین دلایل برای استفاده از سوله، پایداری فونداسیون است.

طول عمر سوله

اگر برای شما مهم است که طول عمر سوله ای که میسازید بالا باشد، باید حتما فونداسیون سوله به بهترین شکل باید انجام شود. از سوی دیگر وجود فونداسیون سوله و ساختمان ممکن است در حالت کلی با هم یکسان باشند اما در برخی موارد تفاوت هایی دارند. برای افزایش طول عمر توصیه می کنیم حتما فونداسیون استفاده شود. حفاظت معمولا ارتفاع فونداسیون برای ساخت سوله 50 سانتی متر است و همین ارتفاع باعث می شود تا از سوله در برابر رطوبت و آفات کمک شود. این کار موجب می شود تا به سوله آسیب برسد. همچنین بارهای سوله را فونداسیون تحمل می کند و به این ترتیب از ریزش سوله جلوگیری می شود. هم چنین برای اطلاعات بیشتر در مورد سوله ها می توانید مطلب مزایا و معایب سوله های تیرورقی چیست؟ را مطالعه فرمائید تا به همراه بیستون سازه توانسته باشیم اطلاعات کاملی را در اختیار شما گذاشته و به تمامی سوالات شما بهترین و کامل ترین پاسخ را داده باشیم.

نحوه پیاده سازی و ساخت فونداسیون سوله چگونه است؟

راه های مختلفی برای اجرا و ساخت فونداسیون سوله وجود دارد. در زیر برخی از رایج ترین روش ها آورده شده است:

دال بتنی

دال بتنی یک انتخاب محبوب برای فونداسیون سوله است. بادوام و ماندگار است و پایه ای پایدار برای سوله فراهم می کند. برای ساخت یک دال بتنی، زمین باید حداقل تا عمق 4 اینچ خاکبرداری شود. سپس یک لایه شن در گودبرداری قرار می گیرد و روی آن بتن ریخته می شود. پس از خشک شدن بتن، می توان سوله را روی آن ساخت.

پایه شن

فونداسیون شنی یکی دیگر از گزینه های محبوب برای فونداسیون سوله است. نصب آن آسان است و به حداقل خاکبرداری نیاز دارد. برای ساختن پایه شنی، یک لایه شن روی زمین پخش می شود تا سطحی هموار ایجاد کند. سپس می توان سوله را مستقیماً در بالای سنگریزه ساخت.

الوار تحت فشار

از الوارهای تحت فشار نیز می توان برای ساخت فونداسیون سوله استفاده کرد. این روش شامل ساخت یک قاب از چوب تحت فشار و سپس پر کردن آن با شن یا سنگ خرد شده است. قاب پایه ای پایدار برای سوله فراهم می کند و به تراز نگه داشتن آن کمک می کند. هم چنین برای اطلاعات بیشتر در مورد سوله ها می توانید مطلب بهترین نوع سوله را مطالعه فرمائید تا به همراه بیستون سازه توانسته باشیم اطلاعات کاملی را در اختیار شما گذاشته و به تمامی سوالات شما بهترین و کامل ترین پاسخ را داده باشیم.

معایب فوندانسیون سوله

در مقابل مزایایی که ساخت فوانداسیون سوله دارد نباید معایب آن را نادیده بگیریم. به همین دلیل به برخی از معایت فونداسیون سوله در این قسمت اشاره خواهیم کرد. هزینه هزینه ساخت فونداسیون سوله می تواند هزینه های زیادی در بر داشته باشد. البته هزینه های فونداسیون ممکن است به متریالی که از آن برای ساخت فونداسیون سوله استفاده می شود بستگی داشته باشد. معمولا استفاده از دال بتنی هزینه های ساخت سوله را افزایش می دهد ولی در عوض ممکن است باعث افزایش استحکام سوله شود. زمان بر برای اینکه سوله استحکام بالایی داشته باشد، باید یکسری استانداردهای لازم رعایت شود. رعایت این استاندارد زمان زیادی ممکن است نیاز داشته باشتد و در نتیجه زمان ساخت سوله نیز افزایش خواهد یافت. اگر بخواهید فونداسیون به شکل کاملا اصولی انجام شود باید صبر کنید تا مراحل ساخت فونداسیون به شکلی کاملا اصولی رعایت شود. البته در نظر بگیرید که ساخت فونداسیون سوله اگر نیاز به گود برداری باشد، ممکن است طولانی تر شود. برای اطلاع دقیق تر از زمان ساخت فونداسیون و ساخت سوله می توانید با یک متخصص در ارتباط باشید. سطح مهارت ساخت فونداسیون چه برای ساختمان باشد و چه برای سوله، نیاز مند تخصص و مهارت کافی است. یک مهندس سازنده سوله باید اطلاع دقیقی از نحوه گودبرداری، ارتفاع سوله و میزان استفاده از میلگرد و فولاد داشته باشد. همچنین اگر نیاز به استفاده از دال بتن دارید باید از شرکت های ساخت سوله مانند بیستون سازه کمک بگیرید. عدم همکاری با شرکت های با تجربه ممکن هزینه های جبران نا پذیر مالی و جانی را به همراه داشته باشد. شرکت بیستون سازه دارای تجربه و مهارت کافی برای ساخت سوله و فونداسیون آن است.

ساختار فونداسیون سوله

همانطور که می دانید برای احداث هر سازه باید یکسری پی ریزی ساختمان انجام شود و سازه ای که بدون فونداسیون باشد ممکن است در نهایت باعث بروز ریزش ساختمان شود. زمانی که سازه چند طبقه باشد یا حتی یک طبقه باشد به هرحال وزن سنگینی از متریال بر روی زمین است و برای اینکه فشار و نیرو های وارده باعث فشار زیاد به زمین نشوند، از فونداسیون استفاده شود. فونداسیون سوله و ساختمان ها در حالت کلی یکسان هستند اما ممکن است در برخی از موارد باهم تفاوت هایی داشته باشند. محل ساخت حجم ارتفاع و وزن سوله همگی مواردی هستند که در شرایط ساخت فونداسیون تاثیر گذار هستند. هرچقدر کیفیت ساخت سوله بالا باشد، احتمال مقاومت و استحکام سازه بالاتر می رود. به همین دلیل توصیه می شود حتما قبل از اقدام به ساخت فونداسیون محل ساخت سوله باید به صورت کامل بررسی شود.

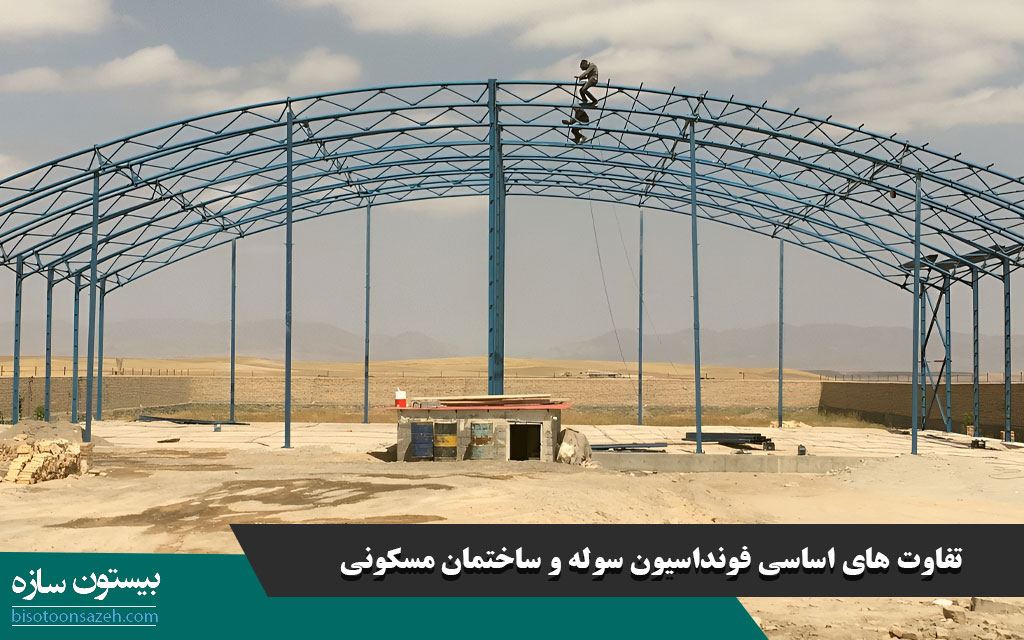

تفاوت فونداسیون سوله با ساختمان

همانطور که در قسمت های بالایی نیز به آن اشاره کردیم از نظر کلی فونداسیون سوله و ساختمان بسیار بهم شبیه هستند. اول اینکه ساختمان های مسکونی ممکن است در چندین طبقه ساخته شود و به همین علت نیاز به ساخت یک یا چندین طبقه زیرین است. ممکن است این طبقات برای پارکینگ استفاده شود و به همین علت باید گودبرداری انجام شود. اما ساخت فونداسیون سوله نیازی به گودبرداری عمیق ندارد و توصیه می شود که به صورت همسطح با زمین انجام شود. معمولا ارتفاع سوله 50 سانتی متر است و اگر بخواهیم با فونداسیون سایر ساختمان ها مقایسه کنیم، تفاوت زیادی دارند. مورد بعدی که باید در تفاوت فونداسیون سوله با ساختمان به آن اشاره کنیم این است که در ساخت فونداسیون سوله از میلگرد و فولاد بیشتر استفاده می شود در صورتی که در فونداسیون ساختمان اینگونه نیست و کاملا باهم تفاوت دارند.

انواع فونداسیون سوله

انواع مختلفی از فونداسیون سوله وجود دارد که انتخاب شما به عواملی مانند اندازه سوله، بودجه و آب و هوای محلی بستگی دارد. که در ادامه به ارائه چند نوع از انواع فوندانسیون می پردازیم:

فونداسیون دال بتنی

دال بتنی یک انتخاب محبوب برای سوله ها و کارگاه های بزرگ بوده که این یک سطح بتن، صاف و محافظت عالی در برابر رطوبت را فراهم کرده که برای محاسبه اندازه پایه دال بتنی، به ابعاد سوله دقیق و کدهای ساختمان محلی نیاز دارید.

فوندانسیون شنی

فونداسیون شنی گزینه ای مقرون به صرفه است که برای سوله های کوچکتر مناسب بوده که این شامل پاکسازی محل، افزودن یک لایه شن و مسطح سازی آن بوده که این نوع فونداسیون اجازه زهکشی خوبی را می دهد، اما ممکن است برای حفظ سطح آن نیاز به تعمیر و نگهداری گهگاهی داشته باشد.

فوندانسیون بلوک های بتنی

می توان از بلوک های بتنی یا سنگفرش برای ایجاد پایه ای پایدار برای سوله خود استفاده کرد به گونه ای که نصب آنها نسبتاً آسان و باعث ایجاد ارتفاع شده و سوله شما را از زمین دور نگه می دارند تا از مسائل مربوط به رطوبت جلوگیری شود.

فوندانسیون دارای پایه و تیرها

پایه ها و تیرها گزینه ای همه کاره برای فونداسیون هستند، به ویژه برای سوله هایی که در زمین های شیب دار یا ناهموار ساخته شده اند که این روش شامل نصب پایه های بتنی در فواصل منظم و قرار دادن تیرها در بالا برای حمایت از سوله است.

فوندانسیون پالت چوبی

اسکیدهای چوبی که به نام های رانر، پالت یا تراورس نیز شناخته می شوند، تیر های چوبی هستند که مستقیماً روی زمین قرار می گیرندف آنها یک انتخاب اقتصادی برای سوله های کوچک هستند و می توان از آنها برای ایجاد یک پایه محکم و قابل حمل استفاده کرد.

انتخاب بهترین نوع خاک برای فوندانسیون

انتخاب نوع فونداسیون باید با هدف، اندازه و مقررات محلی سوله شما مطابقت داشته باشد، هنگامی که نوع فونداسیون را انتخاب کردید، مرحله بعدی ارزیابی شرایط خاک است.

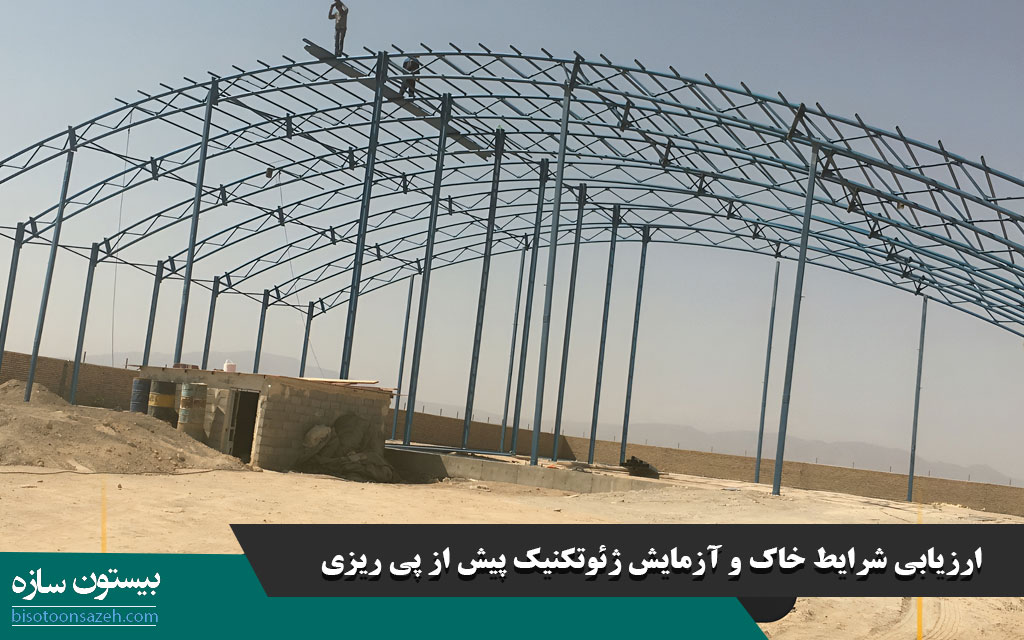

ارزیابی شرایط خاک

قبل از شروع محاسبه فونداسیون سوله، شناخت ترکیب و پایداری خاک ضروری بوده که انواع مختلف خاک دارای ظرفیت های باربری و ویژگی های زهکشی متفاوتی هستند که در اینجا نحوه ارزیابی شرایط خاک آورده شده است:

انواع خاک فوندانسیون

خاک را می توان به طور کلی به سه نوع اصلی طبقه بندی کرد:

خاک رسی

خاک رسی آب را در خود نگه داشته و در صورت مرطوب شدن می تواند منبسط و در صورت خشک شدن منقبض شود به گونه ای که تمایل به پایداری داشته اما اگر به درستی تخلیه نشود می تواند مشکل ساز شود.

خاک سیلت

خاک سیلت صاف تر و ریزتر از خاک رس بوده و زهکشی بهتری داشته اما همچنان می تواند آب را در خود نگه دارد.

خاک شنی

خاک ماسه ای به خوبی زهکشی می کند اما ممکن است پایداری لازم را برای سوله های سنگین فراهم نکند.

شناسایی نوع خاک شما ضروری است، زیرا بر طراحی فونداسیون و هرگونه اقدامات احتیاطی لازم برای جلوگیری از مسائلی مانند فرسایش خاک یا مشکلات رطوبت تأثیر می گذارد.

آزمایش خاک فوندانسیون

برای ارزیابی دقیق ظرفیت باربری خاک، ممکن است نیاز به انجام آزمایش خاک داشته باشید که یک مهندس خاک می تواند این آزمایش را انجام دهد که شامل نمونه برداری از خاک از محل ساختمان و تجزیه و تحلیل آنها در آزمایشگاه است.

محل سوله و آماده سازی سایت

هنگامی که نوع خاک خود را مشخص کردید و نتایج هر آزمایش خاک را دریافت کردید، می توانید مکان ایده آلی را برای سوله خود انتخاب کنید که عواملی مانند دسترسی، زهکشی و زیبایی شناسی را در نظر گرفته و اطمینان حاصل کنید که مکان انتخابی شما با مقررات منطقه بندی محلی و الزامات عقب نشینی مطابقت دارد.

قبل از شروع محاسبه اندازه فونداسیون سوله، باید سایت را آماده کنید:

پاکسازی پوشش گیاهی

چمن، علف های هرز و هر گونه پوشش گیاهی را از منطقه انتخاب شده حذف کنید که این یک سطح تمیز و پایدار را برای فونداسیون شما تضمین می کند.

تراز بندی سطح زمین

از یک سطح یا یک سطح رشته برای بررسی شیب های قابل توجه یا زمین ناهموار استفاده کرده که ضروری است که با یک سطح صاف برای فونداسیون شروع کنید.

علامت گذاری طرح سوله

از ستون ها و خطوط ریسمان برای ترسیم ابعاد و محل قرارگیری سوله به طور دقیق استفاده کنید به گونه ای که این به عنوان راهنمای شما در طول ساخت فونداسیون عمل می کند.

اکنون که مکان سوله شما آماده شده است، می توانید به محاسبه اندازه فونداسیون سوله بروید.

محاسبه اندازه فوندانسیون های سوله

اندازه فونداسیون سوله شما به ابعاد سوله و نوع فونداسیونی که قصد استفاده از آن را دارید بستگی داشته که در اینجا نحوه محاسبه اندازه فونداسیون برای انواع مختلف سوله آورده شده است:

فوندانسیون های مربع و مستطیل

برای سوله های مربع یا مستطیل، اندازه فونداسیون را با استفاده از این فرمول محاسبه کنید:

طول پایه = طول سوله + 2 x فونداسیون برآمدگی

عرض پایه = عرض شید + 2 x فونداسیون

برآمدگی فونداسیون فضای مورد نیاز برای حمایت از دیوار های سوله و اطمینان از پایداری را به خود اختصاص می دهد که به طور معمول، یک برآمدگی 4-6 اینچی کافی است.

فوندانسیون های دایره ای

اگر سوله شما دایره ای شکل است، محاسبه اندازه فونداسیون می تواند کمی بیشتر باشد برای سوله های دایره ای، اندازه فونداسیون را با استفاده از این فرمول محاسبه کنید:

قطر پایه = قطر سوله + برآمدگی پایه

هنگامی که اندازه فونداسیون را تعیین کردید، می توانید به مرحله ساخت و ساز بروید.

راهنمای گام به گام محاسبه فوندانسیون سوله

اکنون که نوع فونداسیون را انتخاب، شرایط خاک خود را ارزیابی، محل را آماده و اندازه پی را محاسبه کرده اید، نوبت به ساخت فونداسیون سوله می رسد. در ادامه یک راهنمای گام به گام آورده شده است:

مرحله اول جمع آوری مواد و ابزار

قبل از شروع، تمام مواد و ابزار لازم را جمع آوری کنید:

تجهیزات ایمنی (دستکش، عینک، ماسک گرد و غبار)
نوار اندازه گیری
بیل یا بیل مکانیکی
خطوط ریسمان و مهره ها
شن یا ماسه (در صورت نیاز)
بتن (در صورت استفاده از دال بتنی)
قالب های بتنی یا حاشیه های چوبی (در صورت استفاده از بتن)
میکسر بتن (در صورت استفاده از بتن)
بلوک ها یا پایه های بتنی (در صورت استفاده از این نوع فونداسیون)
اسکیدهای چوبی (در صورت استفاده از این نوع فونداسیون)

مرحله دوم علامت گذاری نقشه سوله

با استفاده از پایه ها و خطوط ریسمان، طرح دقیق فونداسیون سوله خود را در محل آماده شده علامت بزنید. برای اطمینان از صحت اندازه گیری ها را دوبار بررسی کنید.

مرحله سوم حفاری سوله

با استفاده از بیل یا بیل مکانیکی، ناحیه مشخص شده را تا عمق مورد نیاز حفاری کرده که عمق به نوع فونداسیونی که استفاده می کنید بستگی دارد. به عنوان مثال، یک دال بتنی ممکن است نیاز به حفاری عمیق تری نسبت به پی سنگریزه داشته باشد.

فشرده سازی خاک فوندانسیون

برای متراکم کردن خاک از یک متراکم کننده استفاده کنید که این مرحله برای اطمینان از یک پایه پایدار که در طول زمان ته نشین نمی شود، بسیار مهم است.

مرحله ششم اضافه کردن شن یا ماسه ( در صورت لزوم )

برای پایه های شن یا ماسه، یک لایه از مواد انتخاب شده را اضافه کرده و آن را با دقت تراز کنید که این لایه زهکشی را بهبود می بخشد و به ایجاد یک پایه پایدار کمک می کند.

مرحله هفتم بتن ریزی ( در صورت لزوم )

اگر در حال ساخت پایه دال بتنی هستید، بتن را مخلوط کرده و در قالب ها بریزید، از تراز بودن آن اطمینان حاصل و سطح را با ماله صاف کرده و سپس اجازه دهید تا بتن طبق دستورالعمل سازنده عمل کند.

مرحله هشتم اجرای بلوک ها و پایه ها

برای انواع فونداسیون شامل پایه ها یا بلوک ها، دستورالعمل های سازنده را برای نصب دنبال کنید. اطمینان حاصل کنید که آنها در سطح و فاصله مناسب برای حمایت از سوله شما قرار دارند.

فونداسیون سوله چیست و چند نوع دارد؟

طبقه بندی فونداسیون سوله ها بر اساس عمق و نوع عملکرد صورت میگیرد که اگر لایه مقاوم در عمق کمی از سطح زمین قرار گرفته باشد، محل قرار گیری فونداسیون سوله در نزدیکی سطح زمین است. اگر این شرایط فراهم نباشد، برای دسترسی به لایه مقاوم، عمق فونداسیون باید افزایش پیدا کند.

فونداسیون ها به چند دسته تقسیم می شوند

فونداسیون کم عمق معروف به فونداسیون سطحی

فونداسیون هایی که نسبت عمق به عرض آن‌ها کمتر از یک یا برابر آن باشد فونداسیون سطحی نامیده می شود.

فونداسیون منفرد

فونداسیونی که یک بار یک ستون منفرد یا یک دیوار را حمل کند.

فونداسیون مرکب

مطلب مرتبط: ساخت سوله فوق سبک

فونداسیونی که بتواند که بار دو یا چهار ستون را حمل کند.

فونداسیون گسترده

نوعی شالوده است که بار چندین ستون با فواصل نامنظم یا چندین ردیف ستون موازی را حمل می‌کند و در زیر بخشی از ساختمان یا کل آن قرار می‌گیرد.

این نوع از فونداسیون برای ساختمان هایی استفاده می شود که زمین آن محل قابل تراکم باشد یعنی تشکیل شده از خاک، رس بسیار نرم، رسوبات آبرفتی و مواد خاکریز باشد.

اجرای فونداسیون سوله چند مرحله دارد

فونداسیون سوله برای این که به مرحله اجرایی برسد باید یک سری مراحل را طی کند که در ادامه به بررسی تک تک آن ها می پردازیم.

تهیه نقشه فونداسیون سوله

طرح فونداسیون سوله با توجه به اندازه تعیین می شود. نقشه فونداسیون سوله شامل دو بخش است که شامل نقشه کلی و نقشه پایه می باشد. هر چه سایز سوله بزرگتر باشد هزینه و قیمت فونداسیون افزایش می یابد.لازم به ذکر است که فونداسیون جزء بسیار مهم سوله می باشد لذا به استاندارد های قیمت فونداسیون سوله باید توجه کرد و سرخود قیمت ها را تغییر نداد

تسطیح زمین

مسطح کردن زمین یکی از ابتدایی ترین راه هایی است که باید طی شود تا سوله را بتوان به راحتی نصب کرد. این فرایند باید به گونه ای انجام شود که هم خاک سفت شود و هم شیب نداشته باشد. اکر زمین شیب دار باشد باید شیب آن گرفته شود. اگر سوله تراز نباشد نمی توان آن را نصب کرد به همین دلیل یکی از ملزومات کار هنگام نصب سوله تراز بودن زمین است.

اجرای بتن مگ

بتن مگر بتنی است با محتوای سیمان کم (بین 100 تا 150 کیلوگرم سیمان در متر مکعب). پس از اتمام خاکبرداری، باید محل مورد نظر را برای اجرای فونداسیون آماده کنید. بنابراین قبل از ریختن بتن اصلی باید بتن مگر به ضخامت 10-15 سانتی متر، در محلی که میزان سیمان در متر مکعب آن 150 کیلوگرم باشد، بتن ریخته می شود.

استفاده از بتن مگر باعث آلودگی بتن اصلی نمی شود و رطوبت آن جذب نمی شود. دلیل دوم استفاده از این نوع بتن صاف کردن سطح اولیه محل ریختن بتن است.

بولت گذاری فونداسیون سوله

ستون برای این بتواند روی فونداسیون قرار ببگیرد باید سوله پیچ و مهره شود. فرایند این کار به این روش است که پیچ های ضخیم و بلند Bolt در فونداسیون قرار داده شدهو عملیات بتن ریزی روی آن صورت می گیرد، بعد از آن پایه ستون سوراخ شده از قبل روی فونداسیون قرار میگیرد به گونه ای که پیچ ها درون سوراخ ها قرار گرفته شوند.بعد اتمام این کار ها توسط مهره پیچ ها محکم می شوند تا از خطرات احتمالی جلوگیری شود.

مطلب مرتبط: ساخت سوله

نصب سوله

در این مرحله ستون هایی که از قبل برای شما ساخته شده است روی بولت ها توسط جرثقیل نصب می شود.

ساختار فونداسیون سوله

در نگاه نخست تفاوتی بین فونداسیون سوله و پی ریزی ساختمانی وجود نداشته و در حقیقت هر دو عملیات، از فرآیند های شبیه به هم پیروی می نمایند. گفتنی است بتن مسلح یا بتن آرمه به عنوان ترکیب بتن و میلگرد، اصلی ترین متریال به منظور ساخت فونداسیون قلمداد شده و به این فرآیند استقرار میلگردها در بستر فونداسیون، آرماتوربندی اطلاق می گردد.

در اصل آن چیزی که مقاومت مورد احتیاج در فونداسیون را فراهم می کند؛ آرماتورها هستند. لازم به ذکر است آنچیزی که در اجرای سوله سازی رخ می دهد؛ شبکه ای بوده که بواسطه میلگرد های با ضخامت گوناگون در هم بافته شده و ضروری است تا فواصل بین ردیف های طولی و عرضی، میزان مشخص و ثابتی باشد. در صورتی که این فاصله از حد مشخصی بیشتر باشد؛ احتمال ریزش بتن و نیز تخریب فونداسیون موجود می باشد.

دلیل ترکیب فولاد و بتن در فونداسیون

گفتنی است ترکیب فولاد و بتن در ساخت بتن آرمه، ترکیبی شگفت انگیز بوده که سبب رخ دادن خواص مکانیکی قابل توجهی خواهد شد. در حقیقت هر کدام از این دو ماده ، خواص مخصوصی را داشته که بهره گیری از هر دوی آنان در کنار همدیگر، تمامی خواص مورد نیاز را نصیب سازه خواهد نمود. لازم به ذکر است بتن ذاتا مقاومت فشاری بسیار زیادی داشته و در مقابل تنش های فشاری، عملکرد بسیار خوبی را از خود به نمایش می گذارد که در زیر سازی به آن احتیاج است؛ به همین دلیل مناسب ترین بستر به منظور کف سوله، بی شک بواسطه بتن ریزی انجام می شود.

با این حال اما موضوع این می باشد که بتن در مقابل نیروهای کششی، ضعف عملکردی داشته و سریعا دچار شکست می گردد. از طرفی دیگر فولاد از خود مقاومت بسیاری در مقابل کشش نشان داده و به همین دلیل در فونداسیون سوله، بتن را به فولاد مسلح می نمایند.

لازم به ذکر است بتن در ترکیب با میلگرد های فولادی به قدری چسبندگی بوجود می آورد که پی، در عمل به یک سازه یکپارچه تبدیل شده و تغییر شکل فولاد و بتن چه در فشار و چه در حرارت، منطبق بر هم رخ داده و همین موضوع هم سبب زیاد شدن سطح پایداری سوله استاندارد خواهد شد.

فرق بین سوله سبک و سنگین

گفتنی است مطالعه در رابطه با نقشه فونداسيون سوله سبک و سنگين هم قادر است جنبه کسب اطلاعات و هم نیز جنبه آموزشی داشته باشد و یا نیز این امکان وجود دارد تا به منظور ایده برداری و الگو گیری نیز بهره گرفته شده و از نقشه هایی که پیش از این در این حوزه پیاده سازی و اجرا شده اند؛ کمک گرفته بشود.

در حالت کلی انواع فونداسیون سوله به دو نوع طبقه بندی می شوند :

فونداسیون نواری
فونداسیون منفرد

فونداسیون نواری

این نوع فنداسیون در حقیقت از یک نوار پیوسته بتنی ساخته شده که به منظور گسترده نمودن بار یکنواخت دیوار های آجری یا بتنی و نیز چندین ستون که در یک ردیف قرار دارند طراحی می گردد. لازم به ذکر است پهنای پی نواری، به ظرفیت باربری خاک زیرین پی ها وابسته بوده و ضخامت پی نیز به مقاومت مصالح بستگی دارد. گفتنی است غالبا از فنداسیون نواری به منظور سوله های سبک بهره می گیرند که علت این کار نیز کم بودن فاصله میان قاب های سوله در سوله های سبک بوده که حدودا 3 متر است.

در کل فونداسیون نواری برای سوله هایی با عرض دهانه کمتر از 9 متر گزینه بسیار خوبی می باشد. در ارتباط با نقشه فونداسيون سوله سبک و سنگين، نکته مهم این است که اين طرح به منظور آن دسته سوله هايی مناسب بوده که با ديوار های سبک به اجرا درآورده مي شوند همچون ديوار ساندويچ پانل، يا حتي الامکان در صورتی که ديوار سنگين اجرا مي گردد همچون ديوار 35 سانتی، در دو طرف نما، حداکثر ارتفاع 1.5 متر باشند.

به صورت کامل و مختصر، بهتر است بدانید که

نام این نوع پی برگرفته از این است که مانند یک نوار به هم پیوسته و ساخته شده از بتن است، همچنین فونداسیون نواری برای گسترش بار، به شکل یکنواخت دیوار ها و یا چند ستون که در یک ردیف به صورت منظم قرار دارند را در امتداد یکدیگر قرار می دهد و با توجه به این نظم ساخته می شود.

این نمونه از فونداسیون ها بیشتر برای سوله های سبک مناسب بوده، و مورد استفاده قرار میگیرد، چون فاصله قاب های سوله در نوع سبک آن حدود 3 متر است که نیرو های باد، برف، باران و وزن خود سازه که بر فونداسیون متحمل میشود را در نقاط زیادی پخش کند.

بنابراین استفاده از اینگونه فونداسیون ها بهترین گزینه برای سوله های سبک است، که فاصله قاب ها از هم کمتر کمتر هستند. همچنین برای سوله هایی که دهانه کمتر از 9 متر دارند، بهترین گزینه انتخاب فونداسیون، همین پی های نواری است.

باید افزود که این مدل فونداسیون ها برای دهانه تا 15 متر سوله سبک، ابعاد نواری حدودا، 70 سانتی متر عرض و 50 سانتی متر ارتفاع، مناسب است.

برای آرماتور بندی فونداسیون سوله، 4 عدد میلگرد به نمره 16 در قسمت بالایی نوار، و 4 عدد میلگرد به نمره 16 در قسمت انتهایی نوار و خاموت ها هر کدام 25 سانتی متر در نمره 10 استفاده می‌شود.

برای دهانه های بزرگتر از 22 متر، بهتر است از فونداسیون تکی استفاده شود که در مطلب های بعدی می توانید در رابطه با آن ها بیشتر آشنا شوید.

برای داشتن اطلاعات بیشتر بر روی عنوان های زیر کلیک کنید.

البته بهتر است این نکته مهم را در نظر بگیرید، که این طرح فونداسیون سازه، برای سوله هایی هستند که در دیوارهای سبک اجرا می شوند، مانند؛ دیوار ساندویچ پانل یا ممکن است روی دیوار سنگین نیز اجرا شود، مانند؛ دیوار 35 سانتی دو طرف نما که حداکثر ارتفاع آن یک و نیم متر باشد.

فونداسیون تکی

در این نوع فونداسیون، آرماتورها به شکل یک شبکه حصیری است. باتوجه به این مورد که با وارد آمدن بار ساختمان، بخش تحتانی تحت کشش قرار می گیرد؛ در بخش پایینی پی به اجرا در آورده می شود. گفتنی است اين نوع فنداسيون منفرد سوله به صورتی می باشد که در قسمت زيرین ستون های فونداسيون منفرد اجرا شده و بوسيله شناز به همدیگر متصل مي گردند.

لازم به ذکر است در نقشه فونداسيون سوله سبک و سنگين، از فونداسیون تکی براي سوله های سنگين و نیز سوله هاي سبک بالاتر از دهانه 22 بهره گرفته شده و بسته به دهانه سوله و ديوارهای سوله، اندازه فنداسيون مربعی و شنازهای رابط فرق دارند.

پیش نیاز های طراحی و ساخت انواع فونداسیون سوله

اگر قصد ساخت و نصب فونداسیون های سوله را دارید، بهتر است بدانید که قبل از ساخت اصولی خوده سازه، باید فونداسیون مناسب سوله را طراحی کرده و بسازید.

پیش از شروع به عملیات ساخت فونداسیون، باید نا همراوی های زمین مورد نظر را که سوله در آن قسمت ساخته خواهد شد را هموار سازند و ناهمواری های زمین را برطرف کنند، به گونه ای که زمین برای ساخت سازه ای غول پیکر مانند سوله های سنگین وزن، مهیا شود.

در صورتی که سوله مورد نظر در زمینی نا هموار ساخته شود، علاوه بر صرف زمان زیاد، هزینه بالا و از کیفیت و مقاومت نهایی سوله نیز کاسته می‌شود.

رعایت چند اصل بسیار مهم در طراحی و ساخت فونداسیون سوله

برای طراحی درست فونداسیون سوله و نتیجه نهایی از ساخت آن، باید نکاتی بسیار مهمی رعایت شود، که نمونه ای از این نکات کلیدی عبارت است از:

آزمایش زمین از لحاظ مقاومت خاک، پی کنی و پی سازی، نمونه ای از اصولی ترین مراحلی است که در طراحی فونداسیون و ساخت آن، لازم الاجرا و ضروری است.
برای مقرون به صرفه شدن هزینه های نهایی ساخت سوله های کم ارتفاع، استفاده از پی های منفرد بسیار مناسب است، و این نکته یکی از مواردی است که در طراحی سوله باید آن را نیز در نظر داشت.
باید در نظر داشت که در اجرای زیر ساخت سوله به صورت منفرد یا نواری، این اتفاق ممکن است بیفتد که اجرا به صورت منقطع و جدا صورت بگیرد.
نکته بسیار مهم هنگام طراحی فونداسیون سوله که باید حتما در نظر داشته باشید، این است که در صورت اجرای دو پارچه و منقطع فونداسیون، حتما ارتباط میان بخش ها باید از طریق شناژ برقرار شود.
کلاف هایی که در نقش رابط هستند را شناژ میگویند، که از دو جهت عمدتا متعامد هستند، که اصولا مانع تحرک نسبی پی ها می‌شوند که موقع طراحی و اجرای فونداسیون ها باید به این نکته توجه بسیار زیادی شود.
نکته آخری که باید به آن در هر شرایطی دقت کافی داشت، این است که فونداسیون باید به عنوان یک مجموعه جدا و واحد، طراحی و اجرا شود، تا در زمان زلزله یا رانش های اتفاقی، واکنش پیوسته داشته باشد.

این نکته واحد و جداگانه را نیز از ما پذیرا باشید، که طبق مقررات ساخت و اجرای ساختمان ها، ارتفاع فونداسیون سوله در 30 سانتی متر خلاصه شده، که شرکت بیستون سازه این طرح را می تواند در ارتفاع 50 سانتی متر نیز اجرا کند.

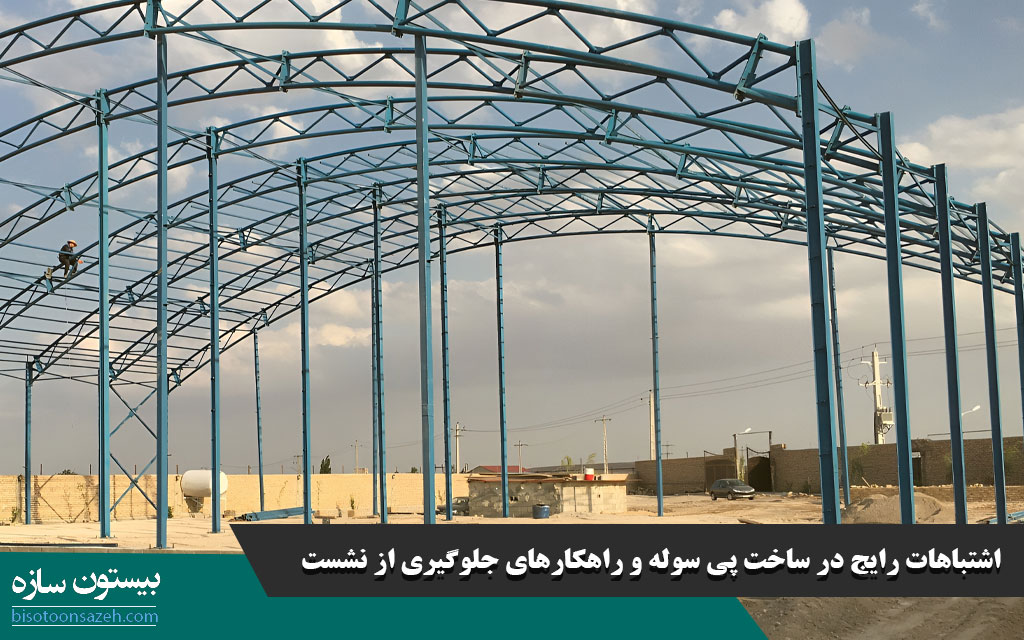

جلوگیری از نشست پی سوله

شاید بسیار دور از انتظار به نظر برسد که یک سوله غول آسا که با ستون های فولادی و انواع مواد مستحکم ساخته شده در اثر وزش یک باد نسبتا شدید یا در اثر تنها چند سانتی متر نشست خاک زیر آن کاملا تخریب شود. اما این اتفاق در صورت عدم استفاده از فونداسیون یا محاسبات اشتباه و استفاده از مصالح بی کیفیت در ساخت آن به آسانی رخ خواهد داد.

بنابراین یکی از مهم ترین مراحل ساخت سوله ها طراحی و ساخت فونداسیون است و باید بسیار جدی گرفته شود. اجرای یک فونداسیون اصولی به شما این تضمین را می دهد تا از نشست زمین و ستون های سوله جلوگیری کند و در نتیجه یک عمر طولانی برای سوله تان و احساس امنیت برای شما و کارکنان داخل سوله را به ارمغان بیاورد.

تیم با تجربه و حرفه ای بیستون سازه با به کارگیری برترین مهندسین متخصص این حوزه به شما این تضمین را می دهد تا در طراحی و اجرای تمامی مراحل ساخت سوله از جمله اجرای فونداسیون از با کیفیت ترین متریال و دقیق ترین ابزار استفاده کند تا به بهترین شکل ممکن یک سوله برای کاربرد مورد نیاز شما بسازد.

در صورت علاقه و برای دریافت مشاوره رایگان با کارشناسان ما در ارتباط باشید.

تاثیر خاک بر طراحی فونداسیون سوله

خاکی که قرار است بر روی آن سوله بسازیم از اهمیت بالایی برخوردار است و رعایت و در نظر گرفتن برخی عوامل مرتبط با این موضوع در طراحی و اجرای فونداسیون کمک بسیاری به ما خواهد کرد.

برای مثال اطلاع داشتن از میزان قدرت تحمل وزن خاک در دانستن این که فونداسیون ما چقدر باید محکم و عمیق باشد مهم خواهد بود. میزان رطوبت و پایداری خاک نیز از عوامل مهمی هستند که در مراحل طراحی و نقشه کشی فونداسیون باید اطلاعات دقیقی در مورد آن ها به دست بیاوریم.

خاک های با جنس های مختلف مانند رس، شن، خاک های آهکی و… همگی دارای ویژگی های متفاوت از جمله انسجام و استحکام متفاوت هستند که در تعیین نوع فونداسیون مورد نیاز ما تاثیر گذار خواهند بود.

مراحل ساخت فونداسیون سوله

اگر می خواهید یک فونداسیون مستحکم و اصولی داشته باشید باید در تمام مراحل آن طبق استانداد های موجود حرکت کنید تا به نتیجه مطلوب خود برسید. مراحل اجرای فونداسیون سوله از مراحل ریز و درشت تشکیل شده است که در ادامه به مراحل کلی و اصلی آن برای ایجاد درک بهتر از روند کار می پردازیم.

طراحی نقشه فونداسیون سوله

قبل از هر کاری طبیعتا باید نقشه فونداسیون تهیه شود. در این نقشه اطلاعات تمامی اجزای سوله در نظر گرفته شده و محاسبه می شوند و شامل اطلاعاتی از قبیل طول و عرض و ارتفاع، عمق و ضخامت بتن و… خواهد بود. برای طراحی دقیق نقشه نیاز به برخی اطلاعات مهم مانند نقشه ساخت سوله، وزن کلی مصالح، جنس خاک موجود در زمین و برخی اطلاعات دیگر نیاز خواهیم داشت.

پس از انجام این مرحله و تهیه نقشه می توان یک قیمت کلی از مصالح مورد نیاز و هزینه اجرای فونداسیون به دست آورد.

مسطح کردن زمین

پس از تهیه نقشه و قبل از اجرای خاک برداری می بایست زمینی که می خواهیم سوله خود را روی آن بسازیم را از هرگونه مانع و مزاحمت ها پاکسازی کرده و یک زمین تراز و صاف به دست بیاوریم. در ابتدا موانعی مانند درختان، بوته ها و سنگ ها از میان برداشته می شوند.

سپس زمین مورد نظر کاملا صاف شده و هرگونه شیب، گودال و برآمدگی باید از بین برود. چرا که اجرای سوله در زمین شیب دار امکان پذیر نخواهد بود و یا به هزینه بسیار بالاتری نیاز خواهد داشت.

خاک برداری

پس از این که به یک زمین کاملا صاف و بدون مانع دست یافتیم، نوبت خاک برداری است. شرایط و عمق خاکبرداری باید از قبل در مرحله تهیه نقشه کاملا محاسبه شده باشد و پیشروی طبق آن انجام می گیرد. داشتن اطلاعات کافی مانند جنس خاک و مقاومت فشاری آن، وجود احتمالی آب های زیر زمینی و… کار ما را در این مرحله آسان تر خواهد کرد.

اجرای بتن مگر

پس از خاک برداری در ابتدا باید زیرسازی، قسمت بندی و قالب بندی های مناسب برای اجرای مرحله بتن ریزی انجام گیرد. بتن مگر که با نام های بتن پوششی یا بتن نظافت نیز شناخته می شود، نوعی بتن است که در تولید آن عیار کمتری از سیمان استفاده شده است و با عیار تقریبی 100 الی 150 کیلوگرم در متر مکعب اجرا می شود. این بتن با ضخامت 10 الی 15 سانتی متری بسته به برنامه ریزی قبلی اجرا می شود و کف فونداسیون را برای بتن ریزی اصلی آماده می کند.

لازم به ذکر است مراحل بتن ریزی از اهمیت بالایی برخوردار بوده و استفاده از بتن با کیفیت از الزامات است. چرا که استفاده از بتن های نامرغوب و دستی از استحکام فونداسیون و در نتیجه استحکام خود سازه خواهد کاست.

قالب بندی و بولت گذاری فونداسیون

در این مرحله در ابتدا قالب بندی مناسب جهت بتن ریزی اجرا می شود. و سپس در محل های تعیین شده پیچ و مهره هایی بزرگ و ضخیم به نام بولت جایگذاری می شوند تا در مراحل بعد ستون های سازه بر روی این بولت ها بنشینند.

پس از استقرار بولت ها و قالب بندی، بتن ریزی فونداسیون اجرا می شود تا بولت ها در جای خود ثابت شوند.

نصب ستون ها و سقف سوله

ابتدایی ترین مراحل پس از اجرای فونداسیون سوله، قرار گیری ستون ها بر روی بولت ها خواهد بود. این ستون ها با استفاده از جرثقیل بلند شده و پس از جایگیری جوشکاری و محکم کاری های لازم انجام می گیرد. پس از اجرای ستون ها نوبت به نصب سقف سوله خواهد رسید که بسته به کارایی مورد نیاز شما انواع پوشش سقف سوله می تواند از طراحی ها و متریال های مختلفی ساخته شده باشد.

هزینه فونداسیون سوله

هزینه فونداسیون سوله به عوامل مختلفی بستگی دارد اما نسبت به سایر سازه ها هزینه آن نسبتا کمتر است این عوامل شمال موارد زیر است.

خاک

به نسبت مقاومت خاک در مقابل فشار هزینه فونداسیون سوله کم و زیاد می شود.

مصالح

مورد بعدی هزینه هایی است که برای تامین مصالح استفاده می شود که عمده این هزینه فونداسیون سوله برای خرید بتن و میل گرد خرج می شود.

دستمزد مجری

بر حسب تبحر و سابقه دستمزد مجریان فونداسیون متغییر است.

فونداسیون سوله چیست و چند نوع دارد

فونداسیون ها به چند دسته تقسیم می شوند

فونداسیون کم عمق معروف به فونداسیون سطحی

فونداسیون هایی که نسبت عمق به عرض آن‌ها کمتر از یک یا برابر آن باشد فونداسیون سطحی نامیده می شود.

فونداسیون منفرد

فونداسیونی که یک بار یک ستون منفرد یا یک دیوار را حمل کند.

فونداسیون مرکب

فونداسیونی که بتواند که بار دو یا چهار ستون را حمل کند.

فونداسیون گسترده

مطلب مرتبط: نحوه محاسبه قیمت سوله

اجرای فونداسیون سوله چند مرحله دارد

تهیه نقشه فونداسیون سوله

تسطیح زمین

اجرای بتن مگ

بولت گذاری فونداسیون سوله

مطلب مرتبط: آموزش طراحی فونداسیون سوله

نصب سوله

در این مرحله ستون هایی که از قبل برای شما ساخته شده است روی بولت ها توسط جرثقیل نصب می شود.

هزینه فونداسیون سوله

خاک

به نسبت مقاومت خاک در مقابل فشار هزینه فونداسیون سوله کم و زیاد می شود.

مصالح

دستمزد مجری

بر حسب تبحر و سابقه دستمزد مجریان فونداسیون متغییر است.

مطلب مرتبط: نحوه ساخت سوله صنعتی

شرکت بیستون سازه آذران

شرکت بیستون سازه آذران مفتخر است که برای اولین بار در ایران اقدام به طراحی و ساخت سازه‌های بی‌ستون لوله ای (سوله سبک سیلندری) می‌نماید. هزینه باور نکردنی، سرعت استثنائی و مقاومت بسیار زیاد این سازه‌ها در شرایط سخت آب و هوایی و اقلیمی همچون برف سنگین، طوفانها، گردبادها و همچنین زلزله‌های شدید، آنها را جهت ساخت بناهای مهمی همچون مدارس، بیمارستانها، ساختمانهای اداری و تجاری، مکانهای ورزشی، بناهای مسکونی و … ایده آل ساخته است.

نحوه محاسبه فونداسیون سوله

برای این که بتوانیم هزینه ساخت فونداسیون سوله را به دست آوردیم باید ابتدا مقدار مصالح فونداسیون را محاسبه کنیم، عمده هزینه های ساخت فونداسیون سوله به سه دسته تقسیم می شود که به ترتیب می توان به میلگرد، بتن، و قالب بندی مورد نیاز جهت فرم دادن به بتن مسلح اشاره کرد.

محاسبه مقدار میلگرد و بتن جهت به دست آوردن هزینه فونداسیون سوله

نحوه محاسبه مصالح فونداسیون سوله به ازای واحد سطح از زیربنای سوله به شکل زیر است

چگونگی حساب کردن آیتم قالب بندی در فرایند هزینه ساخت سوله

برای این که بتوانیم قالب بندی فونداسیون سوله را محاسبه کنید بهتر است بدانید که فرایند محسابه آن به چند روش امکان پذیر است، در بازار ساخت و ساز این گونه باب شده است که بعضی از پیمانکاران، فونداسیون را به ازای هر متر از مربع قالب بندی قیمت می کنند و بعضی از پیمانکاران به ازای هر متر مربع از زیربنای کل سوله قیمت می دهند،

همچنین گاها پیمانکارانی هم پیدا می شوند که ساخت فونداسیون را به ازای هر کیلوگرم آرماتور استفاده شده در فونداسیون قیمت می دهند. برای اطلاع از قیمت فونداسیون می توانید با مشاوران بیستون سازه در تماس باشید و از قیمت به روز محصولات اطلاع پیدا کنید.

به هرحال برای محاسبه متراژ قالببندی در سوله ها می توان حجم بتن محاسبه شده را درعددی در حدود 1.8 الی 2.3 ضرب نمود که ضریب 2.3 حداکثر متراژ قالببندی را بدست می آورد و 1.8 حداقل متراژ قالببندی را بدست خواهد آورد.

مراحل قیمت گذاری سوله بدون فوندانسیون:

قیمت گذاری سوله های بدون فونداسیون مشخص و دقیق نیست زیرا نیاز مشتری و مواردی همچون نوع و مدل سوله و… میتواند در قیمت سوله سبک تاثیر گذار باشد. در کل نوع قیمت گذاری سوله ها بر اساس متر مربع می باشد که عوامل دیگر در ان دخیل هستند. کلام آخر در نتیجه، فونداسیون سوله یک بخش اساسی از هر پروژه ساختمانی سوله است. ثبات، طول عمر و محافظت از سوله را فراهم می کند و تضمین می کند که برای سال های آینده در شرایط خوبی باقی می ماند. روش های مختلفی برای ساخت فونداسیون سوله وجود دارد، از جمله دال های بتنی، پایه های شنی و الوارهای تحت فشار. هر روشی مزایا و معایب خود را دارد و انتخاب روشی که به بهترین وجه با نیازها و بودجه شما مطابقت دارد ضروری است. با استفاده از فونداسیون مناسب، می توانید سوله ای بسازید که ایمن، مطمئن و طولانی مدت باشد.
