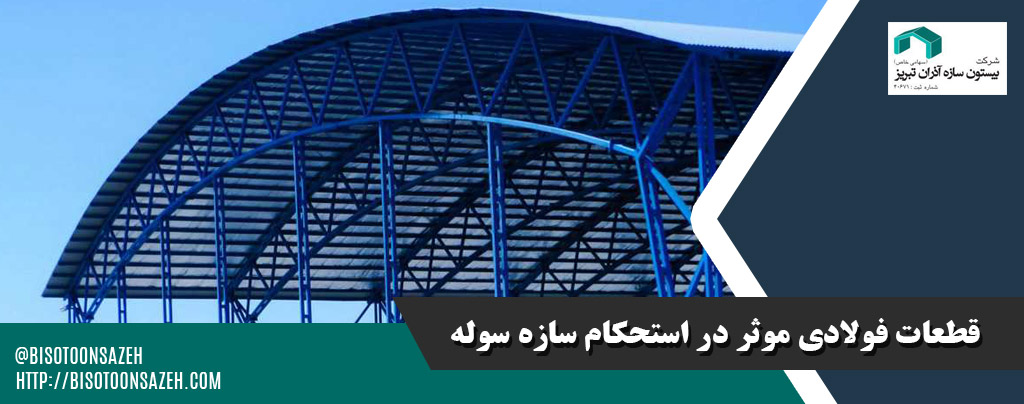

قطعات فولادی موثر در استحکام سوله[آشنایی با انواع و نقش آن ها در مقاومت سازه]

دوام و استحکام سوله ها کاملا بستگی به قطعاتی دارد که از آن ها در ساخت سازه استفاده می شود. برای ساخت سوله معمولا از قطعات فولادی استفاده می شود  و شما می توانید این قطعات را در قسمت های مختلف سوله مشاهده کنید. هر قطعه فولادی در سوله، وظیفه ای مشخص در تحمل بار و مقابله با نیروهای مختلف دارد. در صورت نبود یا ضعف هر قطعه می تواند کل سیستم را تحت تاثیر قرار دهد.

برای مثال ستون و رفترها اسکلت اصلی سوله را تشکیل می دهد و در مقابل پرلین و بادبندها همگی در ساخت یک سوله مقاوم موثر هستند. توجه به انتخاب درست مصالح، شیوه اتصال و طراحی اصولی این قطعات، نه تنها مقاومت سازه را افزایش می دهد بلکه عمر مفید آن ر ا نیز تضمین می کند. در این مقاله از سایت بیستون سازه قرار است شما را با انواع قطعات فولادی سوله آشنا کرده و علت استفاده از آن ها را بیان کنیم. لطفا تا انتهای این مقاله همراه ما باشید.

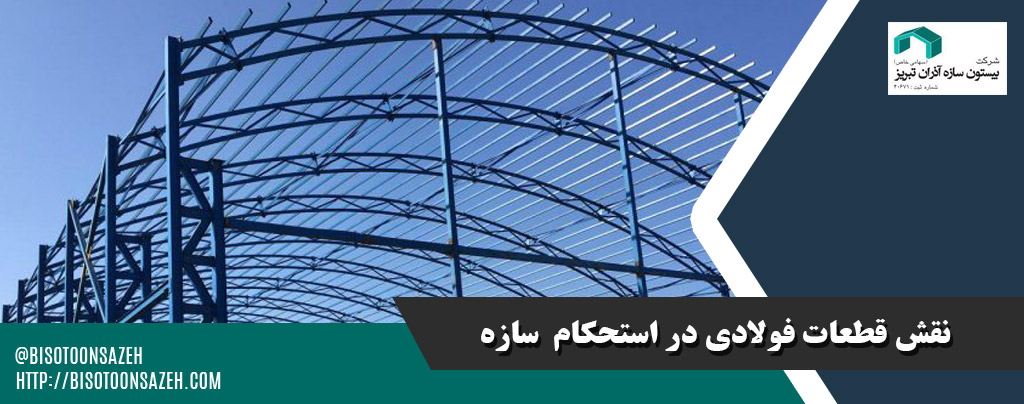

نقش قطعات فولادی در استحکام کلی سازه سوله

قطعات فولادی در سوله هر کدام نقشی اساسی در استحکام کلی سازه دارند و مانند حلقه های یک زنجیر به هم وابسته اند. ستون ها و رفترها اسکلت اصلی را تشکیل می دهند و بارهای عمودی را تحمل می کنند، پرلین ها و لاپه ها پوشش سقف و دیوار را نگه می دارند. بیستون سازه با استفاده از این قطعات سوله سبک می سازد. در این میان ممکن است از خود بپرسید که آیا سوله سبک مقاومت دارد؟

در پاسخ باید بگوییم که بله سبک بودن یک سوله ارتباطی به مقاومت آن ندارد و باید حتما از قطعات فولادی و مقاوم برای پایداری بیشتر استفاده شود.  در کنار این ها هماهنگی درست این اجزا موجب می شود سوله در برابر بارهای مختلف مانند باد، برف و زلزله مقاوم بماند و عمر مفید طولانی تری داشته باشد.

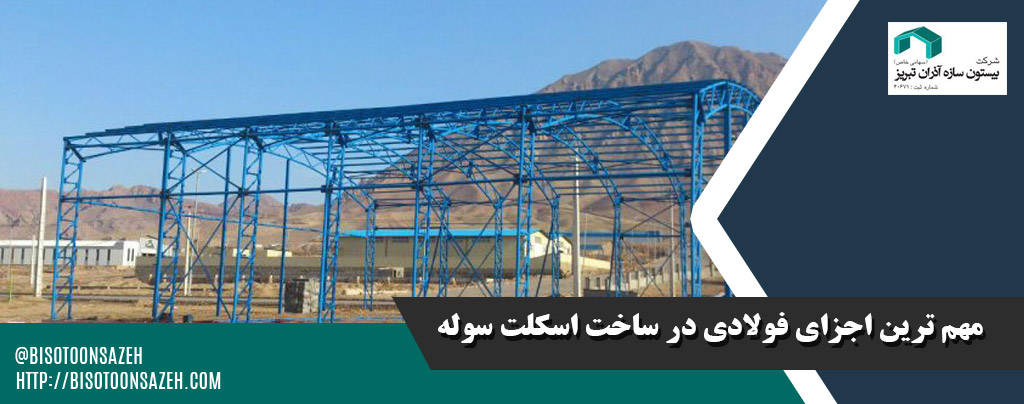

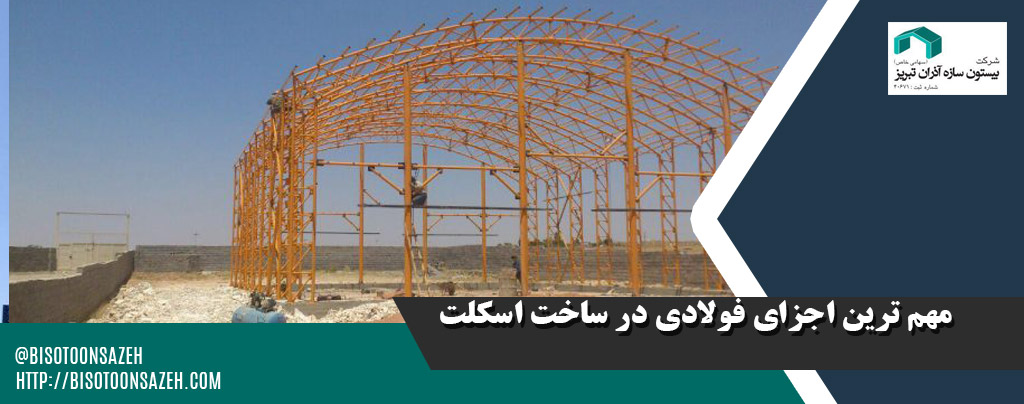

 مهم ‌ترین اجزای فولادی در ساخت اسکلت سوله

همانطور که قبل تر هم شاره کردیم، وجود قطعات فولادی باعث می شود که سازه مقاوم تر شود. به همین دلیل بهتر است قبل از ساخت با تعدادی از قطعات فولادی آشنا شویم و کاربردهای آن ها را بدانیم. در ادامه این مقاله به معرفی این اجزا پرداخته شده است.

فریم یا قاب سوله

فریم یا قاب سوله یکی از اصلی ترین اجزای سوله سازی است که برای اسکلت و ستون فقرات سازه مورد استفاده قرار می گیرد. قاب سوله معمولا به صورت قاب های سه بعدی یا دو بعدی طراحی می شود که شامل ستون ها و رفترها است. این قاب ها بارهای عمودی ناشی از وزن پوشش سقف، تجهیزات و همچنین بارهای افقی مانند باد و زلزله را تحمل کرده و به فونداسیون منتقل می کنند. فاصله بین قاب ها با توجه به دهانه و کاربری سوله متغییر است اما معمولا بین 5 تا 7 متر در نظر گرفته می شود.

رفتر سوله

از دیگر قطعات فولادی سوله می توان به رفتر اشاره کرد. این قطعه به صورت تیرهای شیبدار در سقف قرار می گیرد و نقش انتقال بارهای وارد بر سقف ستون ها را بر عهده دارد. رفتر سوله معمولا به شکل تیرهای دوبل یا تیر ورق ساخته می شود و در دو طرف ستون ها نصب شده تا سقف سوله  شیبدار شود.

تاج سوله

تاج سوله همان قسمت راس سوله است که دو رفتر در بالاترین بخش به یکدیگر متصل می شود. این بخش معمولا در وسط دهانه قرار دارد و بالاترین نقطه سقف سوله محسوب می شود. تاج سوله به نوعی محل توزیع و انتقال بارهای دو سمت سقف به ستون هاست. همچنین تاج سوله در سوله هایی با سقف هشتی، بالاترین نقطه سوله ها خواهد بود.

استرات

استرات یک نام آشنا برای کسانی است در صنعت ساخت سوله کارشناس هستند. معمولا وجود این قطعه در پایداری قاب سوله بسیار مهم است. استرات به شکل تیرک است و در بین ستون ها  یا بین رفتر های دو قاب قرار می گیرد.

وظیفه اصلی آن انتقال نیروهای جانبی و جلوگیری از حرکت افقی است. به همین دلیل می توان گفت که استرات می تواند با اتصال فریم ها موجب انتقال نیرو بین آن ها شده و بارها تنش ها را میان آن ها تقسیم می کند.

پرلین

پرلین یکی از اجزای اصلی در سوله است که به عنوان تیرک فرفی سقف عمل می کند. این قطعه فولادی به صورت افقی بین دو رفتر یا روی تیرهای اصلی قرار می گیرد و وظیفه دارد بار پوشش سقف و بارهای زنده مثل برف و باد را به رفترها منتقل کند. پرلین ها معمولا به شکل Z  یا C تولید می شوند و به دلیل وزن سبک و مقاومت بالا برای دهانه های بزرگ نیز بسیار کاربردی هستند.

وال پست

وال پست از دیگر قطعات فولادی در ساخت سوله سبک است. از این قطعه برای مهار دیوارهای جانبی و انتقال نیروهای وارد بر آن به اسکلت به کار می رود.در واقع وال پست همان ستونی است که در فاصله مشخص روی قاب ها یا ستون های اصلی نصب می شود تا پوشش جانبی مانند ورق گالوانیزه و ساندویچ پنل در برابر فشار های باد و طوفان و زلزله پایدار بماند.

سایه بان

سایه بان یک قطعه فولادی است که به انتهای رفتر ها وصل می شود. هدف از نصب سایه بار جلوگری از بارش باران و تابش آفتاب بر روی سوله است.  به عبارت ساده سایه بان همان ادامه سقف سوله است که به صورت پیش آمدگی اجرا می شود و علاوه بر کارکرد حفاظتی در زیبایی سازه نیز نقش دارد. سایه بان ها معمولا با همان مصالح اصلی سوله ساخته می شوند. یعنی از رفتر، پرلین و پوشش سقف طراحی می شوند.

آب رو

آبرو یا ناودان قطعه ای است که برای هدایت آب باران یا آب شدن برف از روی سقف سوله به سمت پایین استفاده می شود. از آن جا که سقف سوله ها معمولا شیبدار است، آب باران در صورت نبود آبرو به اطراف سوله سرازیر می شود و می تواند باعث آسیب به فونداسیون، کف و حتی دیوارها شود.

باد بند

از بادبند برای مقاومت در برابر حوادث محیطی مانند باد، زلزله و جلوگیری از لرزش بیش از حد قاب هاست. در واقع بادبندها می توانند فشار وارد شده بر دیوار ها و سقف ها را به ستون ها و فونداسیون منتقل کنند. و وجود بادبند باعث می ‌شود قاب ‌های سوله تنها بار های عمودی را تحمل کنند.

سخن پایانی

در این مقاله از سایت بیستون سازه قطعات فولادی سوله ها را بررسی کردیم. سوله ها به پرکاربردترین سازه، مقاومت بالایی در شرایط محیطی هستند. در واقع سوله ها مقاومت خود را مدیون قطعات فولادی هستند.  شما می توانید برای ساخت یک سوله سبک مقاوم با پشتیبانی بیستون سازه در ارتباط باشید.
