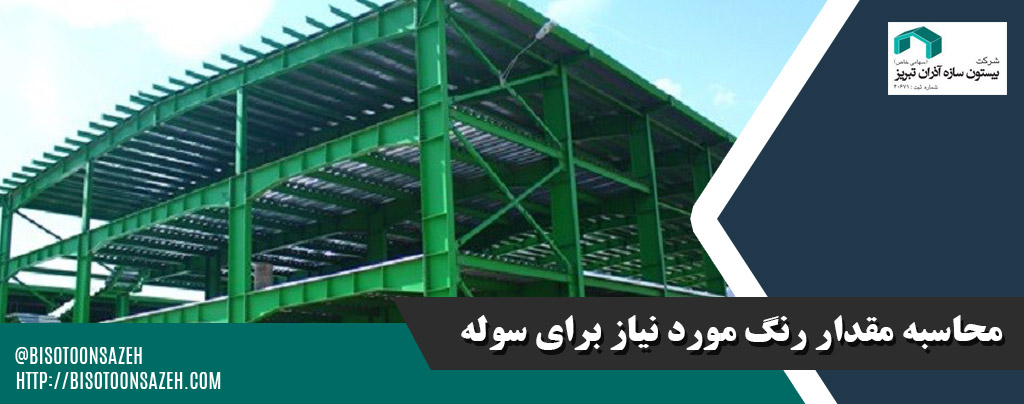

راهنمای محاسبه مقدار رنگ مورد نیاز برای اسکلت فلزی سوله [آشنایی با اهمیت، عوامل موثر و فرمول آن]

زیبایی ظاهری در کنار مقاومت و استحکام، دو رکن اساسی در ساخت و بهره برداری از سازه های فولادی هستند. تمامی کارفرمایان و پیمانکارانی که در حوزه احداث سازه های فلزی فعالیت دارند، می دانند که اسکلت های فلزی به دلیل ماهیت اکسیدپذیری آهن، به شدت نیازمند سیستم های پوششی و رنگ آمیزی صنعتی هستند. محاسبه دقیق مقدار رنگ مورد نیاز، نه تنها از هدررفت سرمایه جلوگیری می کند، بلکه زمان بندی اجرای پروژه را نیز بهینه سازی کرده و کیفیت نهایی لایه های محافظ را تضمین می نماید. در این راهنمای تخصصی از شرکت بیستون سازه، تکنیک ها، فرمول های مهندسی و مفاهیم پایه برای محاسبه دقیق رنگ صنعتی را به شما آموزش می دهیم.

چرا محاسبه دقیق میزان رنگ در پروژه های اسکلت فلزی حیاتی است؟

محاسبه میزان دقیق رنگ در هنگام طراحی و سوله سازی یکی از مهم ترین و حساس ترین مراحل پیش از آغاز عملیات اجرایی است. در پروژه های بزرگ، هزینه های مربوط به تامین رنگ و اجرای آن بخش قابل توجهی از بودجه را به خود اختصاص می دهد. خطای محاسباتی در این مرحله می تواند زنجیره ای از مشکلات فنی و مالی را به همراه داشته باشد.

مفاهیم و اصطلاحات تخصصی در برآورد رنگ صنعتی

برای اینکه بتوانیم مانند یک مهندس ناظر مقدار دقیق رنگ را برای سوله سبک یا سنگین محاسبه کنیم، ابتدا باید با زبان مشترک این صنعت و پارامترهای فرمول های محاسباتی آشنا شویم:

• درصد مواد جامد حجمی (Volume Solids – VS%): رنگ ها از حلال و مواد جامد تشکیل شده اند. پس از اجرای رنگ، حلال تبخیر شده و تنها مواد جامد روی سطح باقی می مانند. این پارامتر نشان می دهد که چه درصدی از یک لیتر رنگ درون قوطی، پس از خشک شدن روی فلز باقی می ماند. هرچه این عدد بیشتر باشد، رنگ پوشش دهی بهتری دارد.
• ضخامت فیلم خشک (Dry Film Thickness – DFT): ضخامت لایه رنگ پس از تبخیر حلال ها و خشک شدن کامل است که معمولاً بر حسب میکرون (Micron) اندازه گیری می شود. این عدد در دفترچه مشخصات فنی پروژه (Spec) مشخص می شود.
• ضخامت فیلم تر (Wet Film Thickness – WFT): ضخامت لایه رنگ دقیقاً در لحظه اعمال روی سطح فلز و پیش از تبخیر حلال است. نقاشان با استفاده از شابلون های خاصی این عدد را حین کار اندازه می گیرند.
• میزان پوشش تئوری (Theoretical Spread Rate): سطحی (بر حسب متر مربع) که یک لیتر رنگ می تواند در یک ضخامت مشخص بپوشاند، بدون در نظر گرفتن هیچ گونه هدررفت یا پرتی.

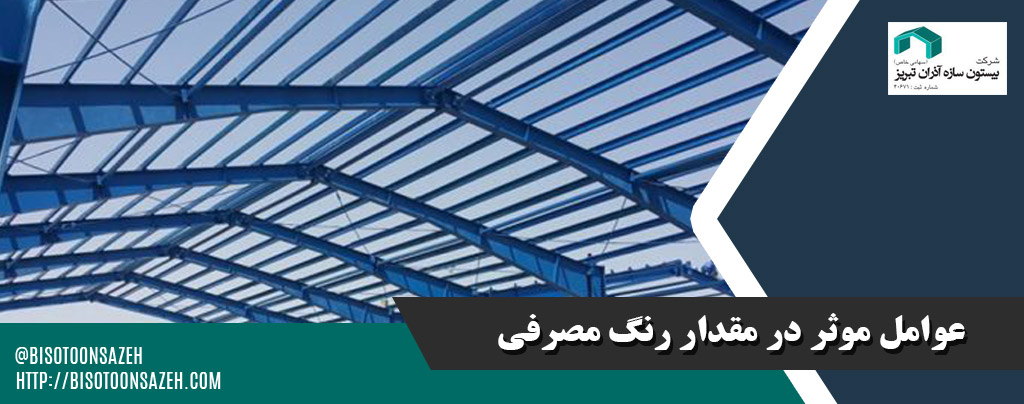

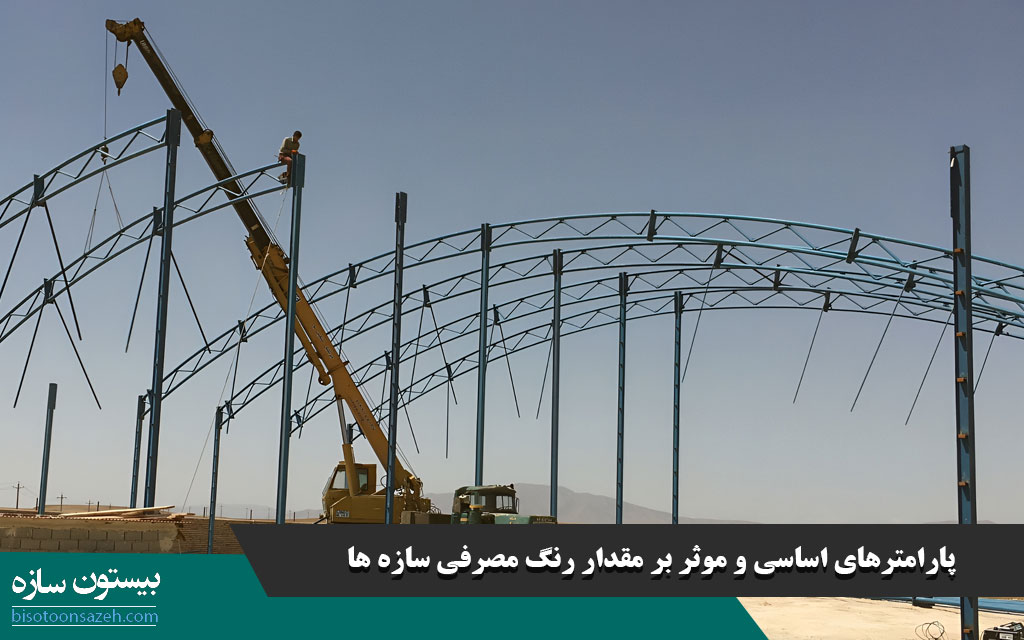

پارامترهای اساسی و موثر بر مقدار رنگ مصرفی سازه ها

تعیین مقدار رنگ سوله تنها به یک فرمول ساده ریاضی ختم نمی شود. متغیرهای میدانی متعددی وجود دارند که ضریب مصرف را به شدت جابه جا می کنند.

۱. مساحت دقیق و پیچیدگی مقاطع اسکلت فلزی

اندازه و ابعاد سازه، اولین و کلیدی ترین عامل است. مقاطع فلزی مختلف (تیرآهن های IPE، مقاطع قوطی، نبشی ها و ناودانی ها) دارای سطوح متفاوتی هستند. در سازه هایی مانند سوله های خرپایی، به دلیل استفاده از المان های مورب متعدد، اتصالات، لچکی ها و پیچ و مهره ها، مساحت سطح نسبت به سازه های سنگین با مقاطع تیرورق ساده، پیچیدگی بیشتری دارد و نیاز به دقت مضاعف در محاسبه سطح دارد.

۲. وضعیت سطح فلز و پروفیل زبری (Surface Profile)

وضعیت سطح فلز قبل از اعمال رنگ (مانند میزان زنگ زدگی، وجود روغن، یا پلیسه) تاثیر مستقیمی بر مصرف دارد. مهم تر از آن، عملیات “سندبلاست” یا “شات بلاست” است. وقتی سطح فلز برای ایجاد چسبندگی سندبلاست می شود، سطح آن زبر شده و پستی و بلندی های میکروسکوپی ایجاد می گردد. پر کردن این پستی و بلندی ها رنگ زیادی می طلبد که به آن حجم مرده رنگ (Dead Volume) می گویند. هرچه درجه سندبلاست خشن تر باشد، مصرف رنگ برای لایه آستر (پرایمر) افزایش می یابد.

۳. روش اجرا و تجهیزات رنگ آمیزی (Application Method)

روش اعمال رنگ یکی از بزرگترین عوامل ایجاد ضریب پرت (Loss Factor) است:

• اسپری بدون هوا (Airless Spray): سرعت بالا اما پرت رنگ نسبتاً زیاد (حدود ۲۰ تا ۳۰ درصد هدررفت).
• اسپری هوای فشرده (Conventional Spray): پرت رنگ بسیار بالا به دلیل پراکندگی ذرات در هوا (حدود ۳۰ تا ۴۰ درصد هدررفت).
• قلم مو و غلتک (Brush & Roller): هدررفت بسیار پایین (حدود ۵ تا ۱۰ درصد)، اما سرعت اجرای کند و مناسب برای لکه گیری (Touch-up) و رنگ آمیزی مقاطع بسیار کوچک.

۴. شرایط جوی و محیطی در زمان اجرا

رنگ آمیزی در محیط باز (سایت پروژه) با رنگ آمیزی در داخل کارخانه تفاوت زیادی دارد. وزش باد یکی از عوامل اصلی هدررفت رنگ در حین اسپری کردن است. در روزهای بادی، ذرات رنگ پیش از نشستن روی اسکلت فلزی در هوا پخش شده و از بین می روند که این موضوع می تواند ضریب پرت را تا ۵۰ درصد افزایش دهد.

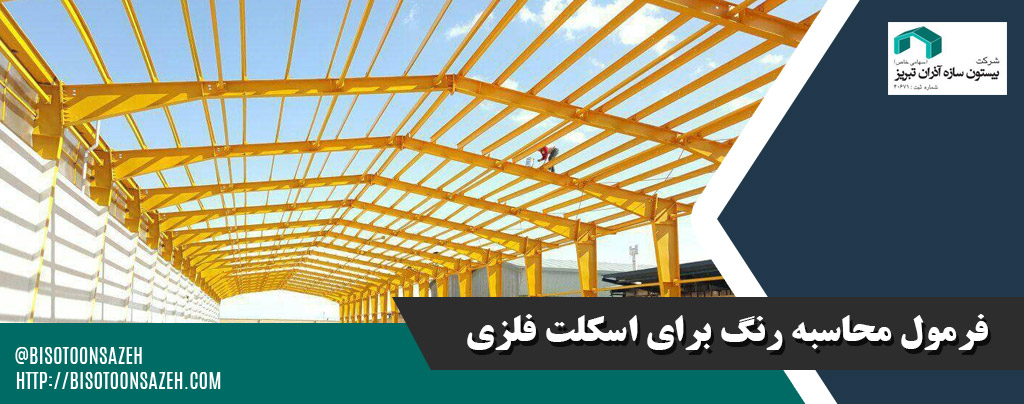

آموزش گام به گام و فرمول های محاسباتی

برای محاسبه دقیق، مهندسان از رویکردی دو مرحله ای استفاده می کنند: ابتدا پوشش تئوری و سپس پوشش عملی.

گام اول: محاسبه مساحت سطح سازه (Surface Area)

ابتدا باید مساحت کل قطعات فلزی را به دست آوریم. برای مقاطع ساده مستطیلی یا تیرورق ها از فرمول پایه استفاده می کنیم:

مساحت مقطع ساده = [ ۲ × (طول × عرض) ] + [ ۲ × (طول × ارتفاع) ]

به عنوان مثال، برای یک تیر ستون به طول ۱۰ متر، عرض بال ۳۰ سانتی متر (۰.۳ متر) و ارتفاع جان ۵۰ سانتی متر (۰.۵ متر):

مساحت سطح = [ ۲ × (۱۰ × ۰.۳) ] + [ ۲ × (۱۰ × ۰.۵) ] = ۶ + ۱۰ = ۱۶ متر مربع.

نکته: در نرم افزارهای مهندسی نظیر تکلا استراکچرز (Tekla Structures)، مساحت کل ورق ها و مقاطع به صورت خودکار تحت عنوان Surface Area در لیستوفر متریال به شما داده می شود.

گام دوم: محاسبه پوشش تئوری رنگ

برای به دست آوردن پوشش تئوری (یعنی هر لیتر رنگ چند متر مربع را می پوشاند)، از فرمول استاندارد زیر استفاده می کنیم:

پوشش تئوری (مترمربع بر لیتر) = (درصد جامد حجمی × ۱۰) ÷ ضخامت فیلم خشک مورد نیاز (DFT)

مثال: فرض کنید رنگ پرایمر اپوکسی شما دارای مواد جامد حجمی ۶۰٪ است و طراح پروژه ضخامت فیلم خشک ۷۵ میکرون را درخواست کرده است:

پوشش تئوری = (۶۰ × ۱۰) ÷ ۷۵ = ۸ متر مربع. یعنی هر لیتر از این رنگ در شرایط ایده آل ۸ متر مربع را پوشش می دهد.

گام سوم: اعمال ضریب پرت و محاسبه پوشش عملی

هیچگاه شرایط ایده آل وجود ندارد. شما باید ضریب اتلاف یا هدررفت (Loss Factor) را در نظر بگیرید. فرمول محاسبه مقدار نهایی رنگ به این شکل است:

مقدار رنگ واقعی مورد نیاز (لیتر) = مساحت کل فلز ÷ [ پوشش تئوری × (۱ – درصد پرت) ]

مثال نهایی: مساحت سوله شما ۲۰۰۰ متر مربع است. پوشش تئوری ۸ متر مربع بر لیتر محاسبه شد. روش کار اسپری ایرلس است و ضریب پرت را ۳۰٪ (یا ۰.۳) در نظر می گیریم:

پوشش عملی = ۸ × (۱ – ۰.۳۰) = ۸ × ۰.۷۰ = ۵.۶ متر مربع بر لیتر.

کل رنگ مورد نیاز = ۲۰۰۰ ÷ ۵.۶ = ۳۵۷ لیتر.

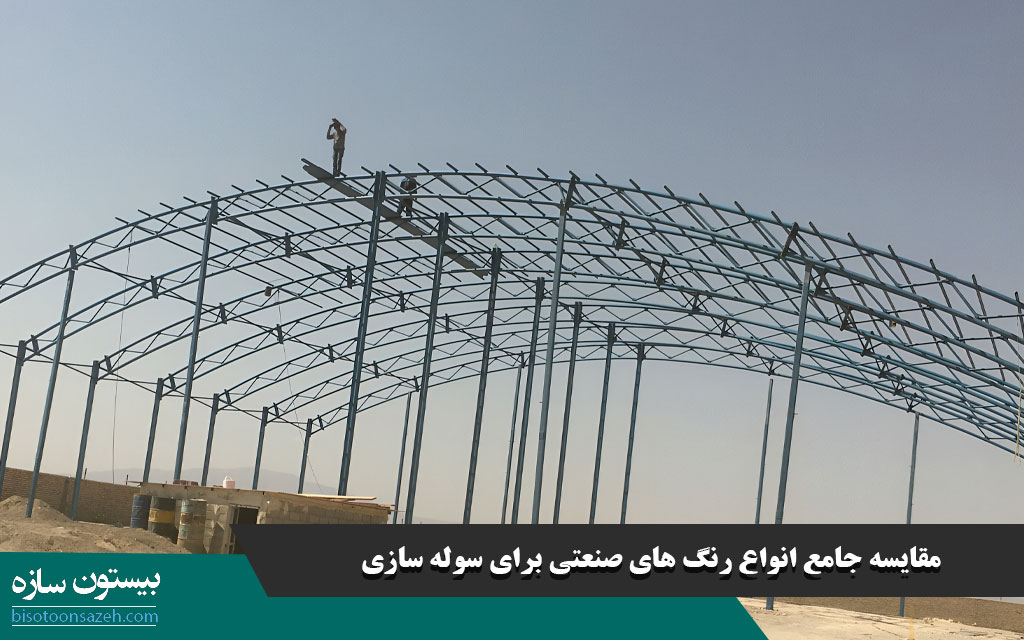

مقایسه جامع انواع رنگ های صنعتی برای سوله سازی

نوع رنگ انتخابی تاثیر شدیدی روی محاسبه میزان مصرف و قیمت نهایی دارد. سیستم های رنگ آمیزی سوله معمولاً در سه لایه آستر (پرایمر)، لایه میانی، و لایه رویه (تاپ کوت) اجرا می شوند. در جدول زیر پرکاربردترین رنگ ها را با هم مقایسه کرده ایم:

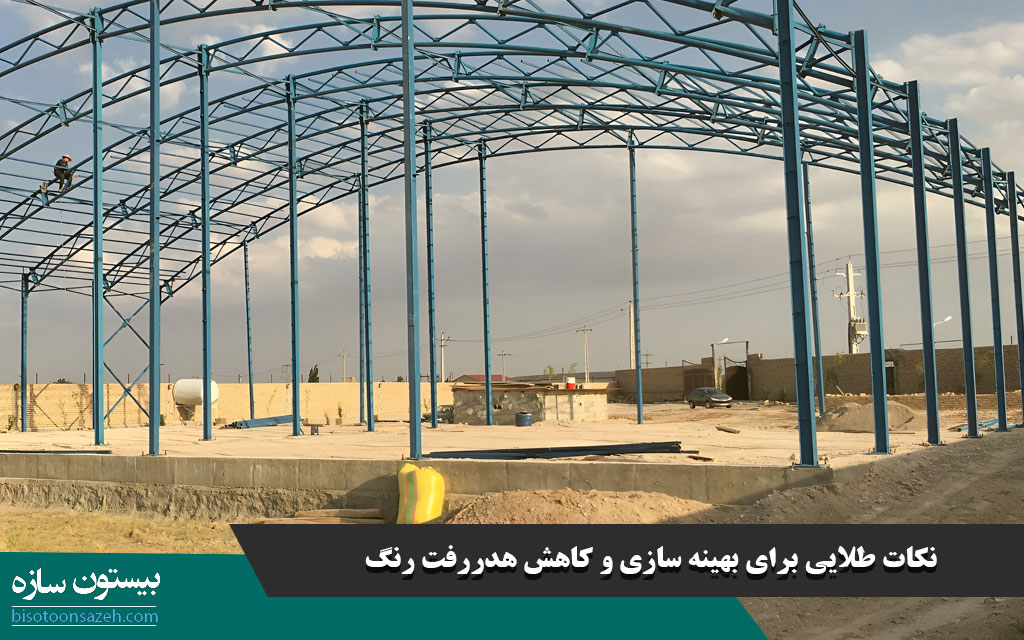

نکات طلایی برای بهینه سازی و کاهش هدررفت رنگ

برای اینکه پروژه های سوله سازی شما چه در بخش اسکلت سنگین و چه در بخش سوله های پیش ساخته با کمترین هدررفت متریال همراه باشد، رعایت اصول زیر الزامی است:

• استفاده از نیروی کار ماهر: زاویه پاشش رنگ توسط اپراتور اسپری، فاصله نازل تا سطح قطعه و سرعت حرکت دست، مستقیماً بر میزان پرت رنگ تاثیرگذار است.
• کالیبراسیون دستگاه ایرلس: انتخاب سایز نازل (Tip) مناسب بر اساس ویسکوزیته (غلظت) رنگ و عرض قطعه فولادی، از پاشش رنگ به فضای بیرون از مقطع جلوگیری می کند.
• مدیریت زمان ترکیب (Pot Life): رنگ های دو جزئی (مانند اپوکسی و پلی اورتان) پس از ترکیب با هاردنر (سخت کننده) زمان محدودی برای استفاده دارند. اگر بیش از نیاز ترکیب کنید، رنگ در مخزن سفت شده و از بین می رود.
• آماده سازی اصولی سطح: اجرای استاندارد سندبلاست و تمیز کردن کامل سطح از گرد و غبار با فشار هوا، از پوسته شدن رنگ در آینده و نیاز به دوباره کاری جلوگیری می کند.

سوالات متداول (FAQ) در زمینه رنگ آمیزی سوله

برای یک سوله استاندارد چند لایه رنگ توصیه می شود؟

بسته به شرایط جغرافیایی، معمولاً سیستم سه لایه پیشنهاد می گردد. یک لایه پرایمر زینک ریچ یا اپوکسی (جهت حفاظت کاتدیک و ضدزنگ)، یک لایه میانی (پلی آمید) برای افزایش ضخامت، و یک لایه رویه (مانند پلی اورتان) برای مقاومت در برابر اشعه خورشید و زیبایی ظاهری.

آیا رنگ آمیزی سوله های خرپایی سبک رنگ بیشتری می برد؟

بله، سازه های خرپایی به دلیل داشتن مقاطع لوله ای، قوطی ها و زوایای بسته فراوان، هم از نظر مساحت جانبی پیچیده تر هستند و هم هنگام استفاده از دستگاه اسپری، درصد هدررفت (Overspray) بیشتری نسبت به تیرورق های یکپارچه و عریض دارند.

تفاوت رنگ آستر اکسید آهن قرمز اپوکسی با ضدزنگ های معمولی چیست؟

ضدزنگ های معمولی بر پایه رزین های آلکیدی هستند که مقاومت محدودی در برابر عوامل خورنده دارند. اما پرایمر اکسید آهن اپوکسی، با ایجاد یک سد شیمیایی و فیزیکی بسیار سخت، از نفوذ رطوبت به مغز فولاد به طور کامل جلوگیری می کند و طول عمر سازه را ده ها سال افزایش می دهد.

آیا تینر (حلال) به حجم رنگ نهایی روی سطح اضافه می کند؟

خیر. تینرها تنها برای رقیق سازی و تسهیل پاشش به رنگ اضافه می شوند. پس از اعمال رنگ، تینر به طور کامل تبخیر شده و تاثیری در ضخامت فیلم خشک (DFT) و مساحت پوشش دهی ماده جامد ندارد.

ضریب پرت یا اتلاف رنگ را معمولاً چقدر در نظر بگیریم؟

در پروژه های کارگاهی با ابعاد معمولی و رنگ آمیزی با قلم مو حدود ۱۰٪، با پیستوله هوای فشرده در فضای باز تا ۴۰٪، و با دستگاه ایرلس در محیط کنترل شده سوله رنگ آمیزی کارخانه، بین ۲۰ تا ۳۰٪ محاسبه می شود.
