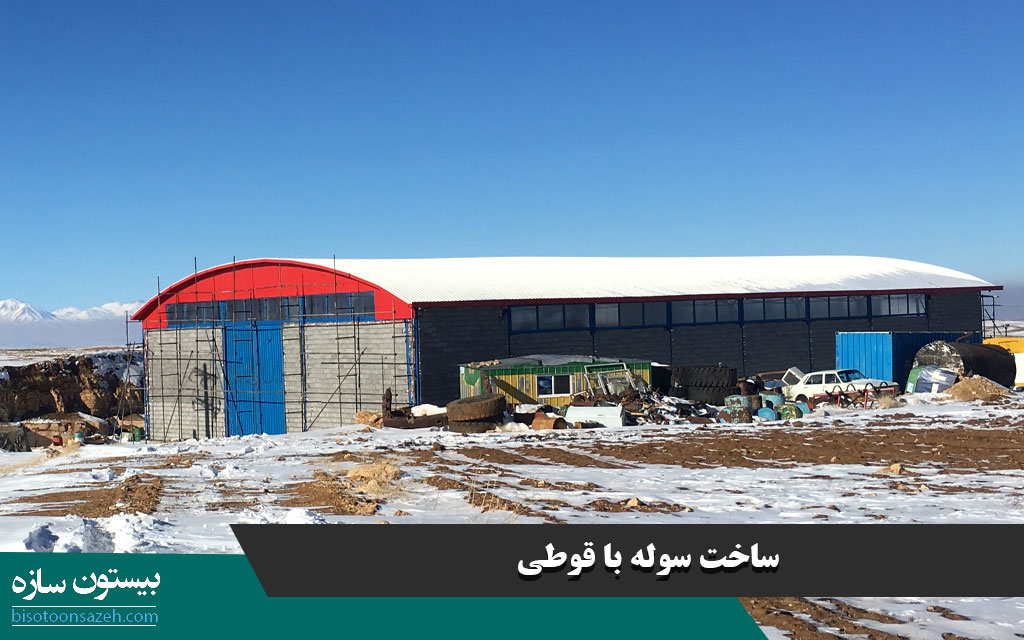

ساخت سوله با قوطی

با توسعه روزافزون صنایع و نیاز به فضاهای مسقف و ایمن برای ذخیره سازی، تولید و نگهداری، انتخاب یک روش اقتصادی و کارآمد برای سوله سازی به یک چالش مهم تبدیل شده است. ساخت سوله با استفاده از قوطی های فلزی (پروفیل های ساختمانی) یکی از روش های محبوب، سبک و مقرون به صرفه در بازار امروز است. در این مقاله از شرکت بیستون سازه آذران، صفر تا صد مراحل ساخت، مزایا، محدودیت ها و استانداردهای طراحی سوله با قوطی را مورد بررسی قرار داده و آن را با سایر روش های نوین مقایسه می کنیم تا با دیدی باز برای پروژه های خود تصمیم گیری کنید.

سوله با قوطی فلزی (پروفیل ستونی) چیست؟

سوله با قوطی فلزی نوعی از سوله سبک است که اسکلت اصلی آن (شامل ستون ها، رفترها یا تیرهای سقف) به جای استفاده از تیرآهن های سنگین یا ورق های جوش خورده (تیرورق)، از مقاطع توخالی ساختمانی (HSS) با سطح مقطع مربع یا مستطیل شکل که در اصطلاح بازار به آن ها “قوطی” می گویند، ساخته می شود.

این قوطی ها به دلیل شکل هندسی خاص خود، مقاومت پیچشی و خمشی بسیار مناسبی دارند و به مهندسان اجازه می دهند تا سازه هایی با وزن کمتر اما پایداری بالا طراحی کنند. ضخامت و ابعاد این قوطی ها بسته به نوع کاربری سوله، دهانه مورد نیاز و شرایط آب وهوایی منطقه (بار برف و باد) به دقت محاسبه و انتخاب می شود.

ابعاد و ضخامت استاندارد قوطی برای سوله سازی

برای اجرای یک پروژه موفق در حوزه سوله سازی با استفاده از پروفیل، انتخاب ابعاد درست بسیار حیاتی است. معمولاً برای ستون ها و اعضای اصلی از قوطی های سنگین تر و برای مهاربندها و پرلین ها از مقاطع سبک تر استفاده می شود:

• ستون های اصلی: معمولاً از قوطی های با ابعاد ۱۳۰×۱۳۰ تا ۱۶۰×۱۶۰ میلی متر با ضخامت های ۴ الی ۶ میلی متر.
• تیرهای سقف (رفتر): قوطی های مستطیلی مانند ۱۰۰×۴۰ یا ۱۲۰×۶۰ با ضخامت های ۳ الی ۴ میلی متر.
• لاپه ها (پرلین): قوطی های سبک تر مانند ۸۰×۴۰ میلی متر.

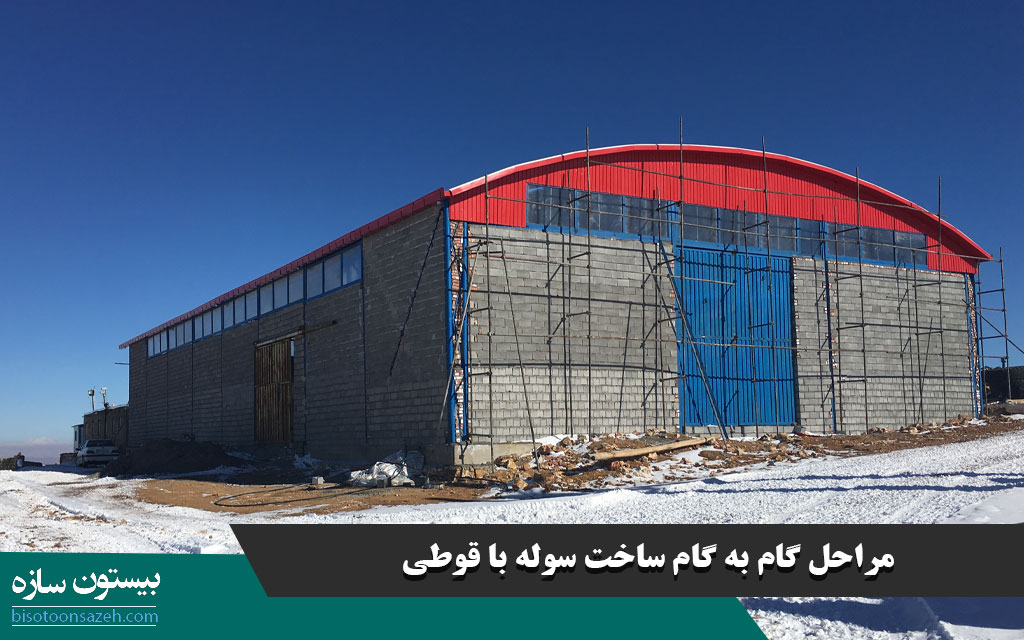

مراحل گام به گام ساخت سوله با قوطی

ساخت یک سوله استاندارد و ایمن با قوطی فلزی نیازمند طی کردن دقیق مراحل مهندسی و اجرایی است. در ادامه این مراحل را به تفصیل بررسی می کنیم:

۱. برنامه ریزی، طراحی و محاسبات مهندسی

اولین و مهم ترین قدم، طراحی مهندسی است. مهندسان طراح با استفاده از نرم افزارهای تخصصی مانند SAP2000 یا ETABS، بر اساس ابعاد زمین، دهانه مورد نیاز سوله، ارتفاع ستون ها و اقلیم منطقه (میزان وزش باد و بارش برف)، بارهای وارده بر سازه را محاسبه می کنند. در این مرحله، سایز دقیق قوطی ها، نوع اتصالات و نقشه های اجرایی (شاپ درایینگ) مشخص می شود.

۲. اجرای فونداسیون

با توجه به وزن سبک این نوع سوله ها در مقایسه با سازه های سنگین، نیازی به فونداسیون های بسیار عمیق و پرهزینه نیست. پس از خاک برداری و تسطیح، فونداسیون های منفرد یا نواری اجرا شده و بولت ها (Anchor Bolts) برای اتصال ستون های قوطی در بتن جای گذاری می شوند.

۳. ساخت و برش کاری اسکلت (در کارخانه)

قوطی های فلزی طبق نقشه های شاپ در کارخانه برش داده می شوند. پس از برش، عملیات سوراخ کاری و جوشکاری قطعات اتصال (پلیت ها) روی آن ها انجام می گیرد. به دلیل حساسیت بالا، تمامی جوش ها باید تحت تست های غیرمخرب (NDT) قرار گیرند. سپس قطعات برای جلوگیری از زنگ زدگی با ضدزنگ و رنگ های اپوکسی پوشش داده می شوند.

۴. حمل و مونتاژ در محل پروژه

قطعات آماده شده به محل پروژه منتقل می شوند. به دلیل وزن نسبتاً سبک قوطی ها، عملیات تخلیه و نصب با سرعت بالا و با استفاده از جرثقیل های سبک تر انجام می شود. ستون ها روی بیس پلیت ها نصب شده و خرپاهای سقفی با استفاده از پیچ و مهره (یا جوشکاری در محل) به ستون ها متصل می گردند.

۵. نصب پوشش سقف، دیوار و عایق بندی

پس از تکمیل اسکلت، نوبت به پوشش سقف و دیوارها می رسد. در این مرحله می توان از ساندویچ پانل ها، ورق های گالوانیزه به همراه پشم شیشه، یا ورق های UPVC استفاده کرد. عایق بندی صحیح در این مرحله برای حفظ دمای داخل سوله و کاهش مصرف انرژی به شدت حیاتی است.

مزایای بی نظیر ساخت سوله با قوطی

استفاده از پروفیل های قوطی در ساخت و ساز مزایای چشمگیری دارد که آن را به گزینه ای رقابتی در بازار تبدیل کرده است:

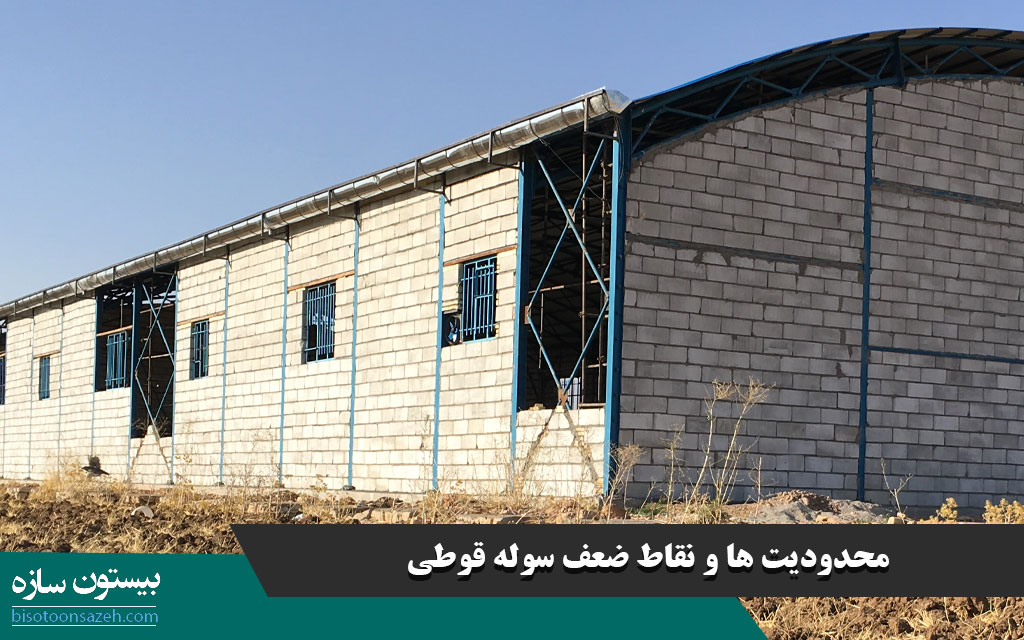

محدودیت ها و نقاط ضعف سوله قوطی

هر روش مهندسی در کنار مزایا، محدودیت های خاص خود را نیز دارد. شناخت این محدودیت ها به شما کمک می کند تا انتخاب هوشمندانه تری داشته باشید:

مقایسه تخصصی: سوله با قوطی در برابر سوله لوله ای و تیرورق

برای درک بهتر جایگاه سوله قوطی، در جدول زیر آن را با سوله های تیرورق (سنتی) و سوله های نوین لوله ای (سیلندری) مقایسه کرده ایم:

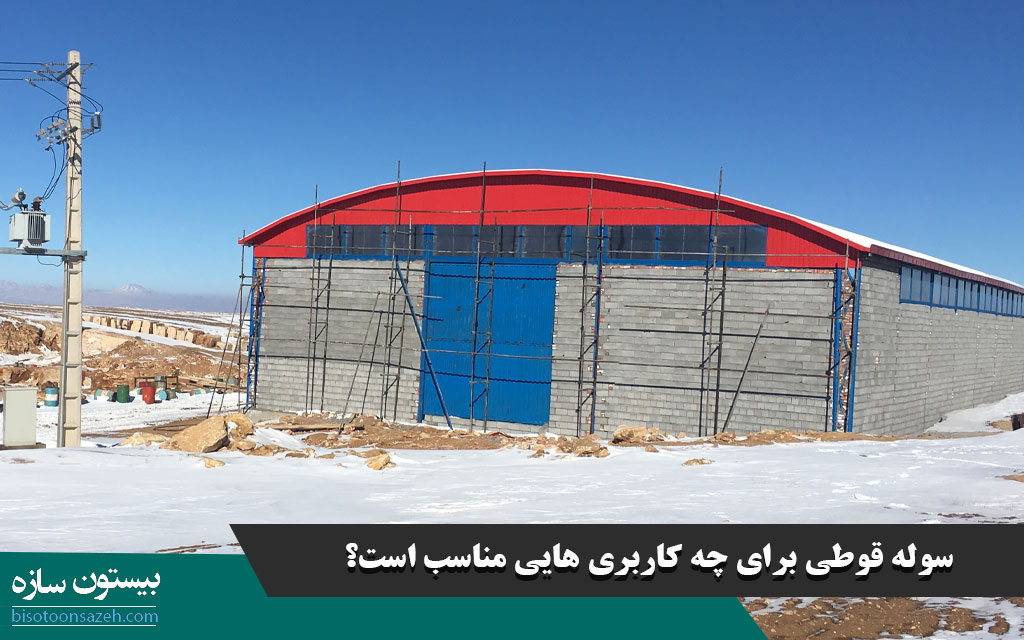

سوله قوطی برای چه کاربری هایی مناسب است؟

با توجه به ویژگی های ذکر شده، اگر دهانه سوله شما خیلی بزرگ نیست و نیاز به نصب جرثقیل سقفی سنگین ندارید، ساخت سوله با قوطی انتخابی هوشمندانه است. از جمله کاربردهای طلایی این نوع سازه ها می توان به موارد زیر اشاره کرد:

• سوله سبک مرغداری و سالن های پرورش طیور.
• ساخت سوله سبک دامداری و اصطبل های مکانیزه.
• سوله پیش ساخته صنعتی سبک برای کارگاه های تولیدی کوچک و متوسط.
• انبارها، سردخانه ها، تعمیرگاه ها و سالن های ورزشی محلی.

هزینه ساخت سوله با قوطی در سال جدید

قیمت تمام شده سوله با قوطی به صورت متری یا کیلویی محاسبه می شود و به عوامل مختلفی بستگی دارد. نوسانات قیمت جهانی و داخلی آهن آلات بیشترین تاثیر را بر این هزینه دارد. همچنین عواملی نظیر متراژ کل بنا، ارتفاع مفید ستون ها، نوع پوشش سقف (ورق کرکره، ساندویچ پانل، پلی کربنات) و هزینه اکیپ های نصاب و جوشکار تعیین کننده قیمت نهایی هستند. به طور میانگین، این روش می تواند بین ۲۰ تا ۳۰ درصد هزینه های شما را نسبت به روش تیرورق کاهش دهد.

پرسش های متداول (FAQ)

آیا می توانم سوله با قوطی فلزی را خودم بدون مهندس بسازم؟

به هیچ وجه توصیه نمی شود. با وجود ظاهر ساده، سوله باید بتواند در برابر بارهای مرده (وزن خود سازه و برف) و بارهای زنده (باد و زلزله) مقاومت کند. بدون محاسبات دقیق مهندسی و نرم افزاری، خطر فروریختن سازه و خسارات جبران ناپذیر بسیار بالاست. همواره از شرکت های معتبر دارای تاییدیه نظام مهندسی کمک بگیرید.

چقدر زمان برای طراحی و ساخت یک سوله با قوطی لازم است؟

زمان لازم مستقیماً به متراژ و پیچیدگی نقشه بستگی دارد. اما به طور معمول برای یک سوله ۵۰۰ متری، پروسه طراحی، ساخت در کارخانه و نصب در محل بین ۲۰ تا ۴۰ روز کاری زمان می برد که نسبت به سازه های سنتی بسیار سریع تر است.

بیشترین دهانه ای که می توان با قوطی اجرا کرد چقدر است؟

بدون استفاده از ستون میانی، بهترین و اقتصادی ترین دهانه برای سوله های خرپایی قوطی شکل بین ۱۰ تا ۱۸ متر است. برای دهانه های عریض تر، ما سیستم های لوله ای (سیلندری) بیستون سازه را که انحصاراً برای دهانه های بزرگ و بدون ستون طراحی شده اند، پیشنهاد می کنیم.

آیا سوله با قوطی قابلیت جابجایی و دمونتاژ دارد؟

بله، اگر در مرحله ساخت اتصالات به جای جوشکاری مستقیم به صورت فلنجی و پیچ و مهره ای (Bolt & Nut) طراحی شوند، شما به راحتی می توانید سوله را باز کرده و در مکان دیگری مجدداً مونتاژ نمایید.

عمر مفید سوله با قوطی فلزی چقدر است؟

در صورت استفاده از متریال استاندارد، اجرای صحیح درپوش ها (برای جلوگیری از نفوذ رطوبت به داخل قوطی) و استفاده از پوشش های ضدزنگ و رنگ های صنعتی اپوکسی، این سوله ها می توانند بین ۳۰ تا ۵۰ سال عمر مفید و بدون دردسر داشته باشند.
