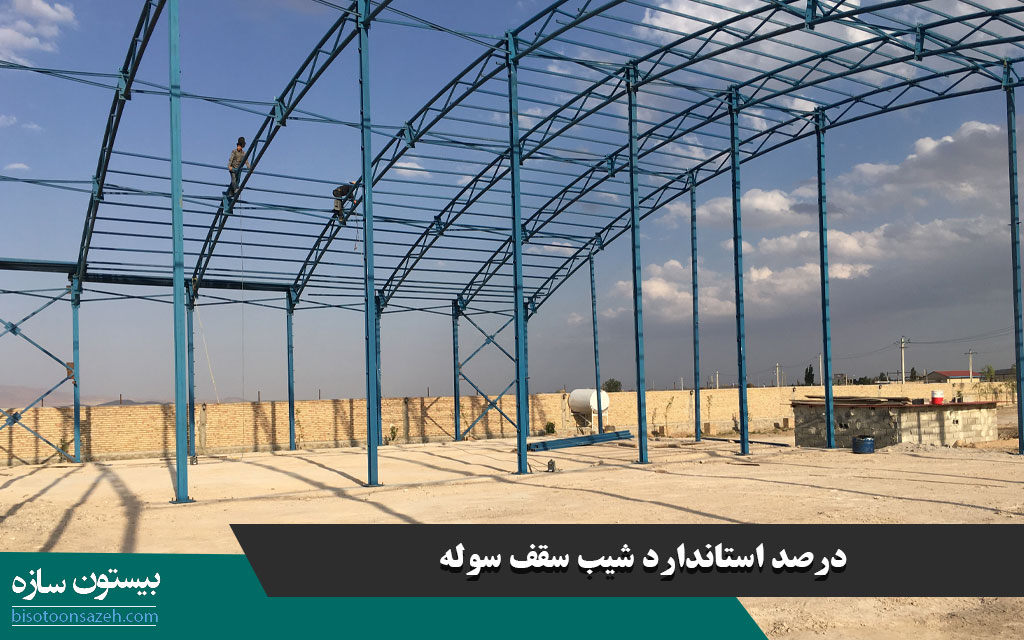

درصد استاندارد شیب سقف سوله [مزایا، عوامل تعیین کننده، تفاوت و نحوه محاسبه]

سوله چیست و چرا معماری سقف آن اهمیت دارد؟

سوله صنعتی نوعی سازه بزرگ، فلزی و تک طبقه است که معمولاً برای مقاصد تولیدی، ذخیره سازی، انبارداری، سالن های ورزشی و مرغداری ها استفاده می شود. سوله های صنعتی به گونه ای طراحی شده اند که انواع فرآیندهای تولیدی را در خود جای دهند و می توانند برای رفع نیازهای خاص هر کسب وکار سفارشی سازی شوند. آنها معمولاً از فولاد، بتن یا ترکیبی از مواد ساخته می شوند و به گونه ای طراحی می گردند که بادوام، کاربردی و کم هزینه باشند.

برخی از ویژگی های رایج این سازه ها شامل سقف های بلند، دهانه های عریض بدون ستون میانی، دیوارهای تقویت شده و دسترسی آسان برای بارگیری تجهیزات سنگین است. در این میان، سقف سوله و به ویژه درصد شیب سقف، نقش کلیدی در پایداری کل بنا ایفا می کند. یک سقف با شیب غیراستاندارد می تواند منجر به تجمع برف، نفوذ آب، افزایش بار مرده ساختمان و در نهایت ریزش سازه شود.

عوامل تعیین کننده در اندازه و درصد شیب سقف سوله

مانند سایر اجزای سوله، درصد شیب نیز یک عدد ثابت برای همه پروژه ها نیست. مهندسان طراح برای مشخص کردن درصد درست و دقیق شیب سقف، به عوامل متعددی توجه می کنند. در تعیین این سطح، دو عامل اساسی زیر بیشترین نقش را ایفا می کنند:

عرض دهانه سوله

عرض دهانه (فاصله بین دو ستون اصلی) یکی از مهم ترین فاکتورهای طراحی است. هرچه عرض دهانه سوله بیشتر باشد، معمولاً طراحان از درصد شیب کمتری استفاده می کنند (مثلاً ۱۰ تا ۱۵ درصد). دلیل این امر آن است که در دهانه های بزرگ (مثلا ۴۰ متر)، اگر شیب ۲۰ درصدی اعمال شود، ارتفاع تاج سوله در مرکز به شکل غیرمنطقی و بسیار زیادی بالا می رود. این افزایش ارتفاع، باعث افزایش وزن فولاد مصرفی، بالا رفتن هزینه ها و ایجاد مشکل در مقاومت سازه در برابر باد خواهد شد.

موقعیت جغرافیایی و شرایط آب و هوایی

دومین فاکتور مهم، اقلیم منطقه ای است که سوله در آن احداث می شود. بار برف و میزان بارندگی مستقیماً روی طراحی سقف تاثیر می گذارد:

• مناطق شمالی و پربارش: در شهرهایی که بارش برف و باران شدید است، استفاده از سقف های صاف یا با شیب کم فاجعه بار است. در این مناطق، بهترین اندازه شیب سقف سوله معمولاً ۲۰ تا ۲۵ درصد در نظر گرفته می شود تا برف به راحتی از روی سقف به پایین سر بخورد.
• مناطق مرکزی و معتدل: در این مناطق که بارندگی در حد متوسط است، شیب سقف سوله در محدوده ۱۵ تا ۲۰ درصد منظور می گردد.
• مناطق جنوبی، گرم و خشک: در مناطق کویری یا جنوبی ایران که بارش برف تقریباً صفر است، حداقل شیب ممکن یعنی ۱۰ تا ۱۵ درصد اجرا می شود تا علاوه بر صرفه جویی در مصالح، فضای داخل سوله راحت تر خنک شود.

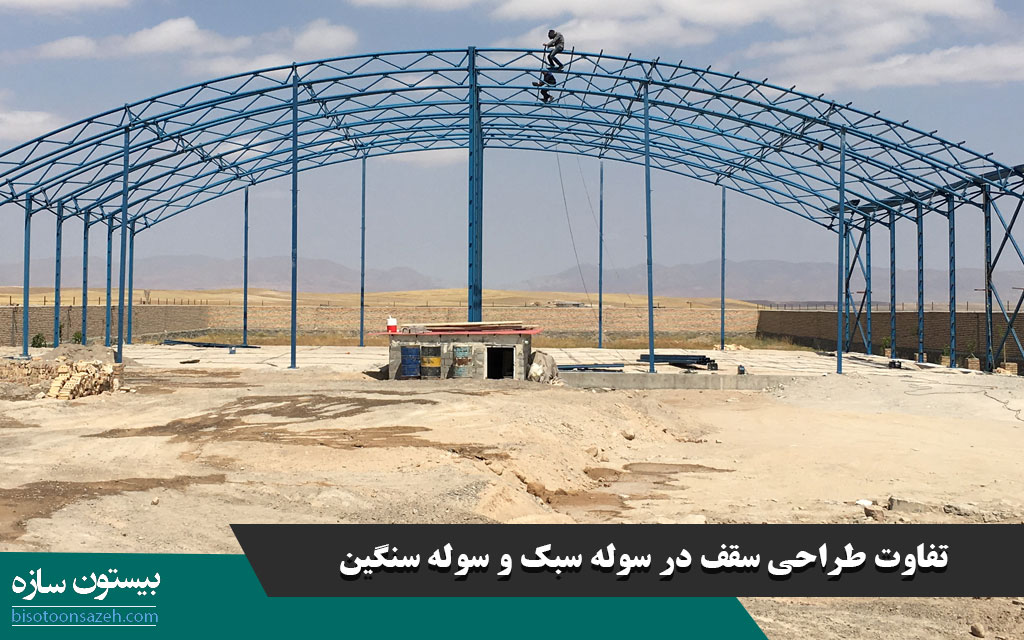

تفاوت طراحی سقف در سوله سبک و سوله سنگین

امروزه با پیشرفت تکنولوژی، نسل جدیدی از سازه ها با نام سوله سبک (مانند سوله های لوله ای یا سیلندری) جایگاه ویژه ای در صنعت پیدا کرده اند. در این نوع سوله ها به دلیل ساختار قوسی و سیلندری، مفهوم شیب سقف متفاوت از سوله های هشتی شکل سنتی است. ساختار قوسی به طور طبیعی بهترین آیرودینامیک را در برابر باد و عالی ترین عملکرد را در دفع برف و باران دارد.

در مقابل، سازه های سنگین که عموماً با استفاده از تیرورق ساخته می شوند، از سقف های شیب دار کلاسیک یا هشتی استفاده می کنند که محاسبه دقیق شیب (به صورت خطی) در آن ها کاملا الزامی است و طبق آیین نامه های مقررات ملی ساختمان انجام می گیرد.

جدول مقایسه درصدهای استاندارد شیب سقف

در جدول زیر، کاربرد درصدهای مختلف شیب سقف را با توجه به ابعاد و اقلیم بررسی کرده ایم:

نحوه محاسبه ریاضی شیب سقف سوله

در نقشه های مهندسی، شیب سقف معمولاً به صورت درصد بیان می شود (مثلاً ۲۰٪). این درصد از فرمول ساده ریاضیِ نسبت ارتفاع به طول (Rise over Run) به دست می آید. برای درک بهتر:

اگر دهانه سوله شما ۲۰ متر باشد، نیمی از دهانه (از ستون کناری تا وسط سوله یا همان تاج) برابر با ۱۰ متر خواهد بود. اگر طراح، شیب ۲۰ درصد را در نظر گرفته باشد، به این معناست که به ازای هر ۱ متر حرکت افقی به سمت مرکز سوله، سقف ۲۰ سانتی متر بالا می رود. بنابراین در مرکز سوله (فاصله ۱۰ متری)، ارتفاع تاج سقف دقیقا ۲ متر بالاتر از لبه های کناری (Eave) خواهد بود.

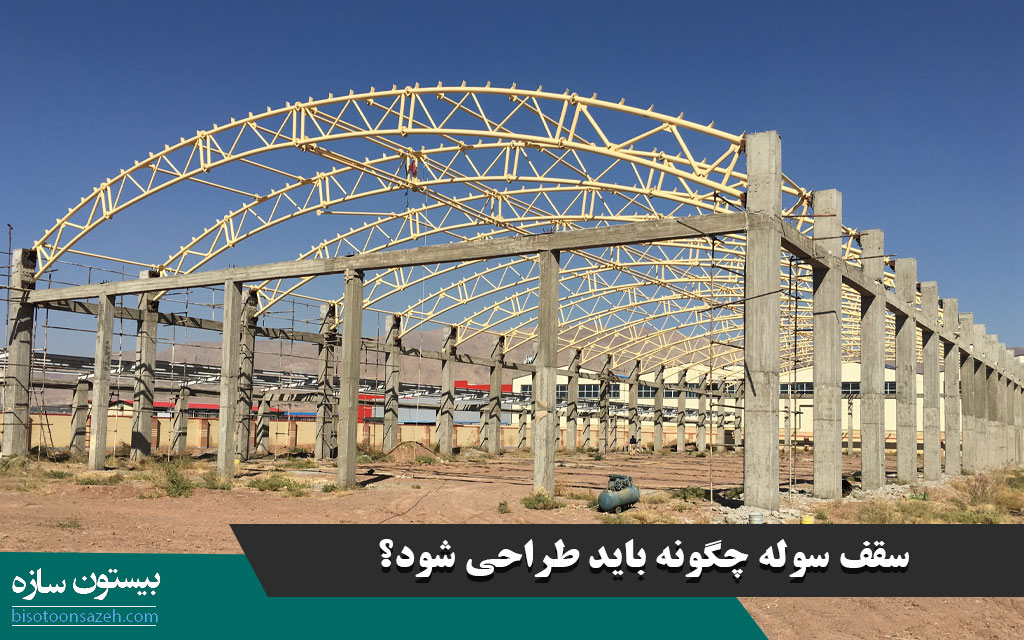

سقف سوله چگونه باید طراحی شود؟ (اجزای مکمل)

طراحی سقف سوله تنها محدود به انتخاب شیب نیست، بلکه یک بسته کامل مهندسی است که بر عملکرد و دوام سوله تأثیر مستقیم می گذارد. در طراحی سقف سوله به موارد زیر دقت می شود:

• جنس پوشش سقف: انتخاب مصالح سقف می تواند بر دوام، ظاهر و نگهداری سوله تأثیر بگذارد. گزینه های رایج شامل ساندویچ پانل، ورق های گالوانیزه کرکره ای، پلی کربنات، و توری مرغی پشم شیشه است. استفاده از ساندویچ پانل در سوله های استاندارد به دلیل عایق بودن بسیار توصیه می شود.
• سیستم تهویه: تهویه کافی برای خنک نگه داشتن فضای داخلی در هوای گرم و جلوگیری از تجمع رطوبت و تعریق سقف الزامی است. از هواکش های سقفی (Turbine Vents) و دریچه های خطی تاج سوله برای این منظور استفاده می شود.
• سیستم زهکشی و ناودان ها: سقف باید طوری طراحی شود که آب هدایت شده توسط شیب، به درستی وارد آبرو (Gutter) و ناودان ها شده و به سیستم فاضلاب یا چاه جذبی منتقل شود تا از جمع شدن آب و زنگ زدگی ورق ها جلوگیری گردد.
• نورگیرها (Skylights): برای تامین نور طبیعی داخل سوله و صرفه جویی در مصرف برق، می توان ورق های شفاف پلی کربنات را به صورت شطرنجی یا خطی در بین ورق های سقف اجرا کرد.

برای مشاهده رزومه و پروژه های اجرا شده شرکت صنعتی بیستون سازه، می توانید به بخش پروژه های سوله سازی در سایت ما مراجعه کنید تا کیفیت و تنوع اجرای سقف ها در شرایط مختلف اقلیمی را بررسی نمایید.
