ساندویچ پانل سردخانه ای چیست؟ [معرفی مزایا، کاربرد، نصب و انواع آن]

در دنیای امروز، کنترل دقیق دما و مدیریت انرژی در صنایع غذایی، دارویی و شیمیایی از اهمیت فوق العاده ای برخوردار است. نگهداری محصولات حساس به دما بدون افت کیفیت، نیازمند سازه ها و پوشش هایی است که کمترین میزان اتلاف حرارتی را داشته باشند. در گذشته، عایق بندی سردخانه ها با استفاده از روش های سنتی مانند دیوارهای آجری دوجداره و تزریق یونولیت یا پشم سنگ انجام می شد که علاوه بر ضخامت زیاد، وزن سنگین و زمان اجرای طولانی، پس از مدتی دچار افت کیفیت عایق بندی و نفوذ رطوبت می شدند.

امروزه با پیشرفت فناوری مواد کامپوزیت، ساندویچ پانل سردخانه ای به عنوان استانداردی جهانی برای ساخت پوشش دیواره و سقف سردخانه ها شناخته می شود. این سازه های پیش ساخته نه تنها اتلاف انرژی را به حداقل می رسانند، بلکه سرعت احداث سالن های صنعتی را به طور چشمگیری افزایش می دهند. در این مقاله جامع از گروه صنعتی بیستون سازه آذران، به بررسی دقیق ساختار، انواع فوم، ضخامت های استاندارد، مشخصات فنی و نکات اجرایی ساندویچ پانل های سردخانه ای می پردازیم.

ساندویچ پانل سردخانه ای چیست و چگونه کار می کند؟

ساندویچ پانل سردخانه ای یک پنل ساختمانی سه لایه است که شامل یک هسته عایق مرکزی با دانسیته بالا و دو لایه پوشش خارجی فلزی می شود. نام «ساندویچ» به دلیل قرارگیری هسته عایق در میان دو لایه فلزی محافظ به آن اختصاص یافته است. این ترکیب متمایز باعث می شود پانل هم زمان دارای مقاومت مکانیکی بالا و ضریب انتقال حرارت فوق العاده پایین باشد.

مکانیزم اصلی عملکرد پانل سردخانه ای بر پایه به دام انداختن حباب های ریز هوا یا گاز در ساختار سلول بسته فوم داخلی است. این ساختار سلولی مانع از جابه جایی مولکول های دما شده و مقاومت حرارتی (R-Value) بسیار بالایی ایجاد می کند. در سردخانه ها که اختلاف دمای محیط بیرون و داخل ممکن است به بیش از ۵۰ درجه سانتی گراد برسد، این عایق بندی مانع ورود گرمای بیرونی به داخل سردخانه و خروج سرمای تولید شده توسط تجهیزات برودتی می شود.

علاوه بر عایق حرارتی، ساندویچ پانل های سردخانه ای به گونه ای طراحی می شوند که اتصالات آن ها (نر و مادگی یا اورلب) کاملاً هوابندی و آب بندی شوند تا از تشکیل پل حرارتی (Thermal Bridge) و کندانس (تعریق) جلوگیری گردد.

ساختار و لایه های تشکیل دهنده ساندویچ پانل یخچالی

برای درک بهتر عملکرد ساندویچ پانل سردخانه ای، شناخت اجزای تشکیل دهنده آن ضروری است. کیفیت هر یک از این اجزا تأثیر مستقیم بر طول عمر و کارایی کلی سردخانه دارد:

لایه های بیرونی (ورق های محافظ)

ورق های فلزی قرار گرفته در دو طرف پانل، وظیفه تحمل بارهای مکانیکی، حفاظت از هسته عایق در برابر ضربه و رطوبت، و ایجاد سطحی بهداشتی و قابل شستشو را بر عهده دارند. متداول ترین ورق های مورد استفاده عبارتند از:

• ورق گالوانیزه (Galvanized Steel): ورق فولادی پیش رنگ شده با پوشش روی که مقاومت بالایی در برابر زنگ زدگی و خوردگی دارد و اقتصادی ترین گزینه محسوب می شود.
• ورق آلوزینک (Aluzinc): ترکیبی از آلومینیوم، روی و سیلیکون که مقاومت به خوردگی آن تا ۵ برابر بیشتر از گالوانیزه است و برای محیط های بسیار مرطوب یا اسیدی ایده آل است.
• ورق آلومینیوم (Aluminum Sheet): سبُک و مقاوم در برابر اکسیداسیون، مناسب برای محیط های خاص.
• ورق استنلس استیل (Stainless Steel): بالاترین سطح مقاومت در برابر مواد شیمیایی و شوینده های قوی، مورد استفاده در سردخانه های دارویی و کلین روم ها.

هسته عایق مرکزی (Insulation Core)

قلب فعال ساندویچ پانل، فوم عایق آن است که بیش از ۹۰ درصد حجم پانل را تشکیل می دهد. خصوصیات فیزیکی مانند دانسیته (تراکم)، ضریب انتقال حرارت و رفتار در برابر آتش مستقیم، وابسته به نوع هسته عایق است.

چسب و عامل اتصال (Adhesive & Bonding)

اتصال بین فوم تزریقی و ورق های فلزی در فرایند تولید مداوم (Continuous) به صورت شیمیایی و متراکم تحت فشار و دمای کنترل شده انجام می شود تا امکان جداشدگی لایه ها وجود نداشته باشد.

انواع فوم عایق در ساندویچ پانل سردخانه ای

انتخاب فوم عایق مناسب یکی از کلیدی ترین تصمیمات در طراحی سردخانه است. فوم های مختلف دارای مشخصات متفاوتی از نظر مقاومت حرارتی، مقاومت در برابر حریق و قیمت هستند:

فوم پلی یوتران (PUR – Polyurethane)

فوم پلی یورتان متداول ترین عایق در ساخت پانل های سردخانه ای است. این فوم با دانسیته استاندارد ۴۰ کیلوگرم بر متر مکعب، ضریب انتقال حرارت بسیار پایینی دارد (حدود 0.022 W/mK) و به دلیل ساختار سلول بسته (بیش از ۹۵٪)، جذب آب بسیار ناچیزی دارد. PUR عایقی عالی برای سردخانه های بالای صفر و زیر صفر است.

فوم پلی ایزوسیانورات (PIR – Polyisocyanurate)

فوم PIR نسخه ارتقایافته پلی یورتان است که با تغییر در پیوندهای شیمیایی، مقاومت فوق العاده ای در برابر آتش سوزی پیدا کرده است. فوم PIR هنگام مواجهه با شعله مستقیم نمی سوزد، بلکه زغالی شده و از پیشروی آتش جلوگیری می کند (کلاس کندسوز B1). این فوم برای سردخانه های حساس صنعتی که رعایت استانداردهای سخت گیرانه آتش نشانی در آن ها الزام است، بهترین گزینه می باشد.

فوم پلی استایرن فشرده (XPS و EPS)

فوم پلی استایرن منبسط شده (EPS یا یونولیت) و فوم فشرده (XPS) نیز در برخی پانل ها استفاده می شوند. هرچند قیمت ارزانتری دارند، اما ضریب انتقال حرارت آن ها بالاتر از PUR/PIR است و برای سردخانه های زیر صفر عمیق یا تونل های انجماد توصیه نمی شوند.

پشم سنگ (Rockwool)

عایقی کاملاً ضدحریق ساخته شده از الیاف معدنی. با وجود مقاومت عالی در برابر آتش، به دلیل ضریب انتقال حرارت بالاتر نسبت به پلی یورتان و حساسیت به جذب رطوبت، کمتر در دیواره های سردخانه منفی استفاده می شود و بیشتر در بخش های جداکننده و آتش پاد کاربرد دارد.

جدول مقایسه فنی انواع هسته عایق ساندویچ پانل

برای تسهیل در تصمیم گیری و ارزیابی مشخصات فنی، جدول زیر ویژگی های اصلی فوم های عایق را مقایسه می کند:

ضخامت های استاندارد ساندویچ پانل سردخانه ای و جدول انتخاب براساس دما

انتخاب ضخامت مناسب ساندویچ پانل سردخانه ای مستقیماً به دمای کاری مورد نیاز سردخانه، دمای محیط بیرون و نوع محصول نگهداری شده بستگی دارد. استفاده از ضخامت نامناسب می تواند منجر به فشار بیش از حد به کمپرسورها، افزایش مصرف برق و در نهایت خرابی محصولات شود.

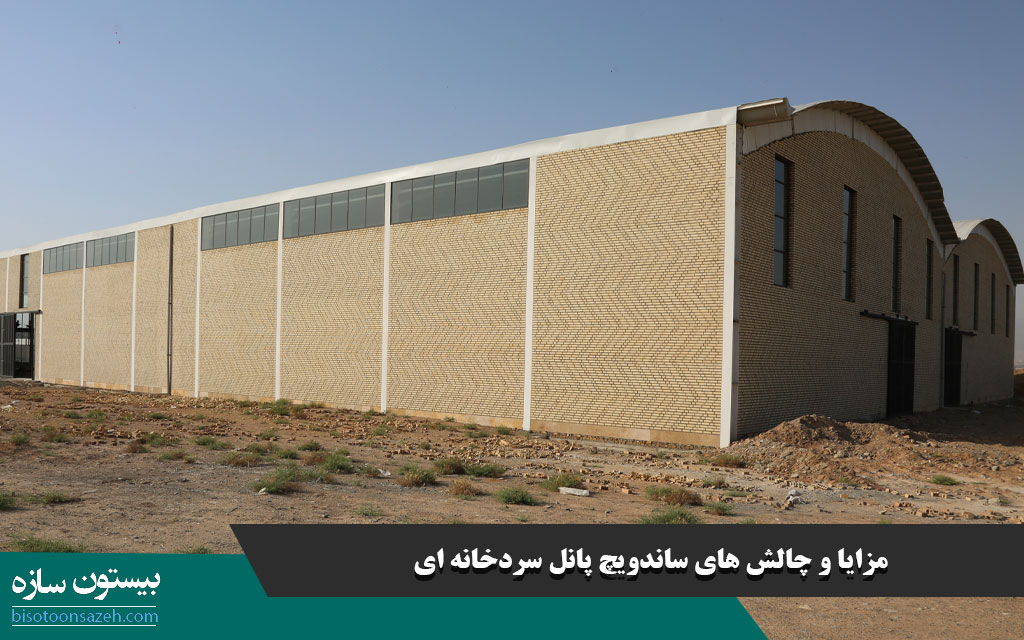

مزایا و چالش های ساندویچ پانل سردخانه ای

استفاده از ساندویچ پانل به عنوان پوشش سردخانه ها مزایای بی شماری دارد، اما شناخت الزامات اجرایی آن نیز حائز اهمیت است:

کاربردهای ساندویچ پانل یخچالی در صنایع مختلف

تنوع در ضخامت، نوع پوشش و ابعاد ساندویچ پانل های سردخانه ای باعث شده تا در طیف گسترده ای از صنایع به عنوان پوشش دیواری و سقفی مورد استفاده قرار گیرند:

• صنایع غذایی و کشاورزی: احداث سردخانه های نگهداری مرکبات، انبار سورتینگ، مجتمع های سورت و بسته بندی گوشت و فراورده های پروتئینی.
• صنعت داروسازی و بهداشتی: ساخت انبار نگهداری داروها، واکسن ها و سرم ها که نیازمند دمای بسیار دقیق و ثابتی هستند. همچنین از این پانل ها در احداث اتاق های پاک (Clean Room) استفاده می شود.
• زنجیره تامین و لجستیک برودتی: کانتینرهای یخچالی، پایانه های صادراتی و مراکز توزیع بنکداری محصولات فاسدپذیر.
• صنایع شیمیایی و آزمایشگاهی: نگهداری مواد شیمیایی فرار، ترکیباتی که در دمای محیط دچار واکنش می شوند و نمونه های بیولوژیک.

در تمام این موارد، انتخاب سازه پشتیبان نقش کلیدی دارد. شرکت بیستون سازه آذران با طراحی انحصاری انواع سازه های صنعتی، امکان تلفیق سازه های مقاوم با پوشش های ساندویچ پانلی را در پروژه های مختلف کشور فراهم آورده است. برای مشاهده نمونه های اجرا شده می توانید به بخش پروژه های سوله صنعتی مراجعه کنید.

مراحل نصب و اصول هوابندی سردخانه با ساندویچ پانل

اجرای یک سردخانه صنعتی استاندارد تنها محدود به خرید پانل باکیفیت نیست؛ بلکه فرایند نصب و درزبندی نقش برابر در کارایی نهایی دارد. مراحل اصلی اجرای ساندویچ پانل سردخانه ای به شرح زیر است:

زیرسازی و کف سازی

قبل از نصب دیواره ها، کف سردخانه باید کاملاً تراز شده و عایق بندی حرارتی و رطوبتی (مانند اجرای لایه های فوم XPS، آرماتوربندی و بتن ریزی) انجام شود. در سردخانه های زیر صفر، اجرای سیستم گرمایش کف (Heater Wire یا کانال هوایی) برای جلوگیری از یخ زدگی خاک زیر شالوده الزامی است.

نصب فلاشینگ های پایه (U-Channel)

پروفیل های U شکل گالوانیزه یا آلومینیومی روی کف تراز شده پیچ می شوند. این پروفیل ها به عنوان ریل راهنما و نگهدارنده پایین دیواره پانل عمل می کنند.

جاگذاری پانل های دیواری و اتصال نر و مادگی (Camlock)

پانل ها به صورت عمودی داخل فلاشینگ U قرار گرفته و از طریق اتصال نر و مادگی به یکدیگر قفل می شوند. در پانل های پیشرفته سردخانه ای، قفل های مکانیکی متراکم بنام کاملوک (Camlock) داخل فوم پانل کار گذاشته شده است که با چرخاندن آچار مخصوص، دو پانل را با فشار زیاد به هم متصل و کاملاً بدون درز می سازد.

درزبندی و تزریق چسب سیلیکون و فوم پلی یورتان

در تمامی خطوط اتصال پانل ها، چسب های پایه سیلیکونی یا ماستیک های مخصوص سردخانه تزریق می شود. همچنین در زوایای تقاطع دیوار به دیوار و دیوار به سقف، فوم پلی یورتان تزریق شده و با خم های آلومینیومی یا کنجی های بهداشتی (Sanitary Cove) پوشانده می شود تا زاویه ۹۰ درجه برای شستشو تسهیل گردد.

اجرای سقف و پوشش نهایی

پانل های سقفی روی دیوارهای باربر یا سازه زیرسازی نصب می شوند. اگر عرض سقف زیاد باشد، از سیستم های آویز (Hanger) برای مهار سقف استفاده می شود. برای سقف سردخانه می توان علاوه بر پانل دیواری از ساندویچ پانل سقفی با گام های مقاومت بخش استفاده نمود.

عوامل موثر بر قیمت ساندویچ پانل سردخانه ای

قیمت نهایی ساندویچ پانل سردخانه ای بر اساس فاکتورهای متعدد فنی تعیین می شود. شناخت این عوامل به خریداران کمک می کند تا بودجه پروژه خود را به شکل بهینه ای مدیریت کنند:

• نوع و ضخامت ورق: ضخامت ورق های فلزی (معمولاً از ۰.۴ تا ۰.۷ میلی متر) و نوع آن (گالوانیزه، آلوزینک یا استیل) بیشترین سهم را در قیمت دارد. ورق استیل گران ترین و گالوانیزه اقتصادی ترین گزینه است.
• نوع و دانسیته فوم عایق: فوم PIR به دلیل خاصیت نسوز بودن قیمت بالاتری نسبت به PUR دارد. همچنین افزایش دانسیته (مثلاً از ۳۵ به ۴۲ کیلوگرم بر متر مکعب) قیمت را افزایش می دهد.
• ضخامت پانل: با افزایش ضخامت پانل از ۸ سانتی متر به ۱۵ یا ۲۰ سانتی متر، حجم فوم مصرفی افزایش یافته و قیمت نهایی هر متر مربع بالاتر می رود.
• سیستم اتصال و تجهیزات جانبی: وجود قفل های کاملوک داخلی، فلاشینگ های بهداشتی، چسب های مخصوص و پیچ های سرمته ای استاندارد بر هزینه نهایی تأثیرگذار است.

مزیت ساخت سوله سردخانه با بیستون سازه آذران

احداث یک سردخانه صنعتی موفق نیازمند هماهنگی کامل میان سازه اصلی (سوله) و پوشش عایق (ساندویچ پانل) است. گروه صنعتی بیستون سازه آذران با سال ها تجربه در طراحی و ساخت انواع سازه های پیشرفته مانند سوله سبک سیلندری، سوله لوله ای و سازه های صنعتی ورقه ای، راه حل های جامعی را برای متقاضیان ساخت سردخانه در سراسر کشور ارائه می دهد.

اگر قصد اجرای پروژه در شهرهای مختلف کشور مانند سوله سبک در تبریز، شیراز، مشهد، کرمان یا بنادر جنوبی را دارید، مهندسان بیستون سازه با محاسبه دقیق بارهای باد، برف و زلزله، بهینه ترین طرح سازه را به همراه پوشش ساندویچ پانل سردخانه ای ارائه می نمایند تا علاوه بر کاهش هزینه ساخت سوله، بالاترین راندمان حرارتی حاصل شود. همچنین برای پروژه های با مقیاس بزرگ صنعتی، امکان استفاده از ظرفیت سازه های سنگین نیز وجود دارد.

سوالات متداول (FAQ)

فرق ساندویچ پانل سردخانه ای با ساندویچ پانل دیواری معمولی چیست؟

ساندویچ پانل سردخانه ای دارای ضخامت بیشتری (معمولاً از ۸ تا ۲۰ سانتی متر) نسبت به پانل دیواری معمولی (۴ تا ۶ سانتی متر) است. همچنین طراحی شیارها و اتصالات نر و مادگی در پانل سردخانه ای به گونه ای است که درزبندی بسیار فشرده تری ایجاد کرده و مانع از تشکیل پل حرارتی و نفوذ رطوبت می شود. در برخی مدل های سردخانه ای از قفل مکانیکی کاملوک نیز استفاده می شود.

برای سردخانه زیر صفر چه ضخامتی از ساندویچ پانل مناسب است؟

برای سردخانه های زیر صفر (دمای بین ۵- تا ۲۵- درجه سانتی گراد)، حداقل ضخامت پیشنهادی ۱۲.۵ تا ۱۵ سانتی متر با فوم پلی یوتران یا PIR با دانسیته ۴۰ کیلوگرم بر متر مکعب است. برای تونل های انجماد با دمای کمتر از ۳۰- درجه سانتی گراد، ضخامت های ۱۵ تا ۲۰ سانتی متر الزام دارد.

آیا فوم PIR برای ساخت سردخانه بهتر از PUR است؟

از نظر میزان عایق بندی حرارتی، فوم های PUR و PIR بسیار به هم نزدیک هستند؛ اما فوم PIR به دلیل مقاومت فوق العاده بالاتر در برابر حریق (کلاس نسوز B1) و جذب رطوبت کمتر، گزینه ای ایمن تر و بادوام تر است و برای دریافت تاییدیه های سازمان آتش نشانی و بیمه توصیه می شود.

چه ورق فلزی برای محیط های بهداشتی و غذایی سردخانه مناسب تر است؟

ورق های گالوانیزه پیش رنگ شده با رنگ کوره ای پلی استر یا PVC برای اکثر سردخانه های مواد غذایی مناسب هستند. با این حال، در محیط هایی که شستشوی مداوم با مواد شیمیایی قوی انجام می شود (مانند کشتارگاه ها و کلین روم ها)، استفاده از ورق استنلس استیل یا ورق آلوزینک توصیه می گردد.

آیا ساخت سوله سردخانه با سوله سبک امکان پذیر است؟

بله، اتفاقاً تلفیق سوله سبک (مانند سوله های سبک بی ستون لوله ای بیستون سازه) با ساندویچ پانل سردخانه ای یکی از مدرن ترین و کم هزینه ترین روش های احداث سردخانه است. وزن سبک سازه و نصب سریع پانل ها موجب کاهش چشمگیر هزینه های ساخت و زمان بهره برداری می شود.
