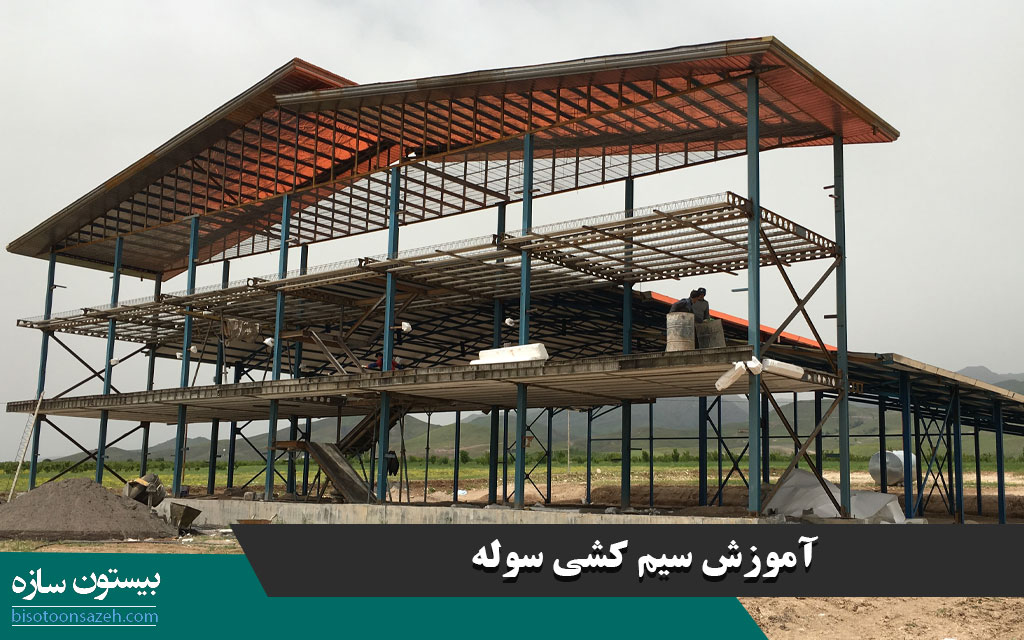

آموزش سیم کشی سوله

تامین برق ایمن و پایدار، شریان حیاتی هر مجموعه تولیدی، انبار، مرغداری یا سالن ورزشی است. کوچک ترین اشتباه در انتخاب سایز کابل، ظرفیت فیوزها یا نحوه زیرسازی می تواند خسارات مالی جبران ناپذیری به تجهیزات صنعتی وارد کرده یا مخاطرات جانی ایجاد کند. از این رو، آگاهی از نحوه طراحی و اجرای نقشه برق رسانی برای مهندسان، برق کاران و کارفرمایان الزامی است.

چرا سیم کشی برق سوله با ساختمان های معمولی متفاوت است؟

تفاوت اساس در ساختار، ابعاد و نوع مصرف برق تعیین کننده خط مشی سیم کشی است. در محیط های صنعتی، فاکتورهای متعددی وجود دارند که مسیر اجرای کار را تغییر می دهند:

• مصرف کننده های قدرتمند (برق سه فاز): برخلاف برق تک فاز مسکونی، اغلب سوله ها نیازمند برق ۳ فاز با آمپراژ بالا برای راه اندازی الکتروموتورها، دستگاه های CNC، کمپرسورها و سیستم های سرمایشی/گرمایشی بزرگ هستند.
• ارتفاع زیاد سقف و وسعت فضا: نصب کابل ها و تجهیزات روشنایی در ارتفاع بالای ۶ تا ۱۲ متری نیازمند استفاده از سینی کابل و تجهیزات مهار اختصاصی است.
• عوامل محیطی ناپایدار: حضور لرزش مداوم ماشین آلات، رطوبت، گرد و غبار، یا مواد شیمیایی خورنده، استفاده از لوله ها و کابل های مقاوم (مانند کابل های شیلددار یا فولادی) را اجتناب ناپذیر می کند.
• نیاز به انعطاف پذیری در توسعه: چیدمان خطوط تولید ممکن است در طول زمان تغییر کند؛ بنابراین سیستم برق رسانی باید به گونه ای طراحی شود که جابه جایی پریزها و خطوط تغذیه به راحتی امکان پذیر باشد.

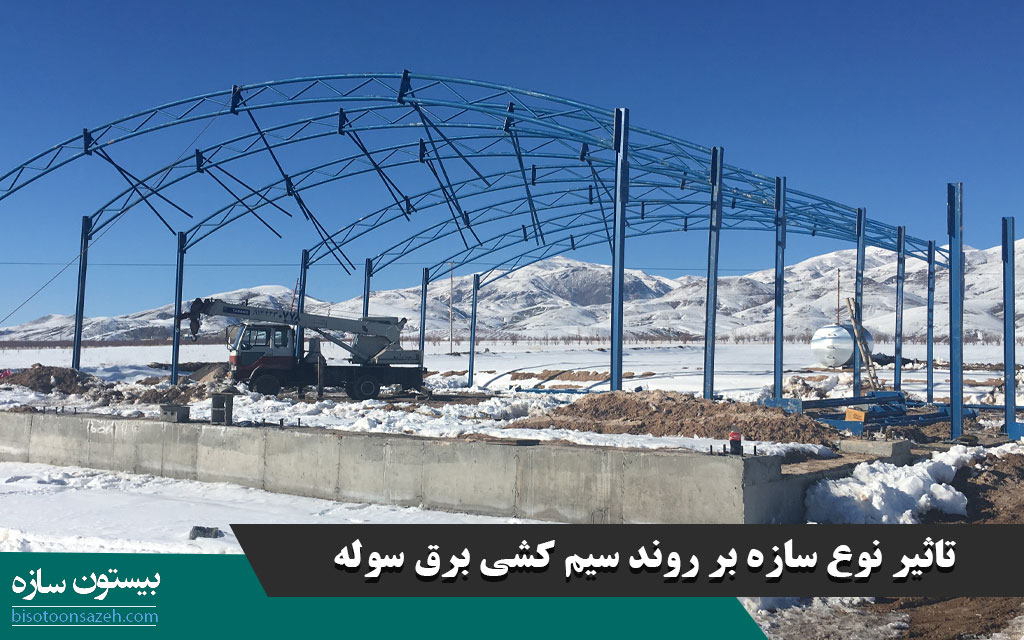

تاثیر نوع سازه بر روند سیم کشی برق سوله

نوع سازه و هندسه آن، مسیرهای عبور کابل و روش های مهار لوله های برق را مشخص می سازد. در ساخت وسازهای مدرن، مهندسان برق باید هماهنگی کاملی با مهندسان عمران و سازه داشته باشند:

سیم کشی در سوله سبک (لوله ای و خرپایی)

در سازه های مدرنی که به عنوان سوله سبک طراحی می شوند، به دلیل استفاده از قطعات لوله ای و خرپایی با هندسه دقیق، اتصال و هدایت سینی های کابل و لوله های فولادی بسیار سریع تر و آسان تر صورت می گیرد. شبکه خرپا بستر عالی برای عبور خطوط روشنایی و کابل های سقفی بدون نیاز به پایه اضافه فراهم می کند.

سیم کشی در سازه های تیرورقی و سنگین

در اجرای سازه های سنگین و تیرورقی، اتصالات عمدتاً روی ستون های عظیم H شکل و رفترها صورت می گیرد. در این نوع سوله ها به دلیل وجود جرثقیل های سقفی سنگین، کابل کشی باید خارج از حریم حرکتی پل جرثقیل و با استفاده از سی شرانل و بست های صنعتی بسیار محکم انجام پذیرد تا لرزش های سازه باعث شل شدن اتصالات نشود.

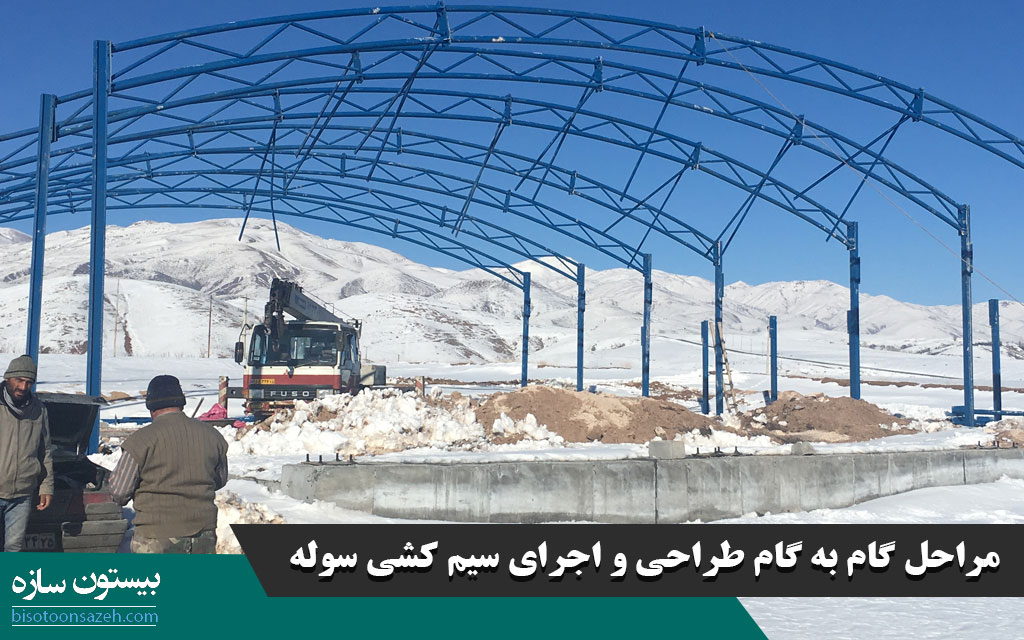

مراحل گام به گام طراحی و اجرای سیم کشی سوله

برای اجرای یک پروژه استاندارد، رعایت ترتیب و اولویت مراحل زیر الزامی است. عدم رعایت این مراحل منجر به دوباره کاری و افزایش هزینه های پروژه ساخت سوله صنعتی خواهد شد.

گام اول: محاسبات بار الکتریکی و تعیین دیماند (Demand Calculation)

پیش از خرید هرگونه تجهیزات، باید مجموع توان مصرفی (بر حسب کیلووات یا آمپر) تمامی تجهیزات محاسبه شود. برای این منظور:

• توان نامی تمام دستگاه های تولیدی، روشنایی، سیستم های تهویه و برق عمومی یادداشت می شود.
• ضریب همزمانی (Simultaneity Factor) برای دستگاه هایی که به طور همزمان روشن هستند لحاظ می شود.
• توان راکتیو و ضریب توان (Cos φ) محاسبه شده و ظرفیت بانک خازنی جهت جبران سازی تعیین می گردد.

گام دوم: طراحی نقشه الکتریکال سوله

نقشه برق سوله باید طبق استانداردهای بین المللی و مبحث ۱۳ مقررات ملی ساختمان ترسیم شود. این نقشه شامل بخش های زیر است:

• جانمایی تابلو برق اصلی (MDP) و تابلوهای توزیع فرعی (Sub-Panels).
• مسیرهای حرکت سینی کابل (Cable Tray Routes) و لوله کشی ها.
• نقشه جانمایی روشنایی (Lighting Layout) با تعیین شدت روشنایی (Lux) مورد نیاز.
• نقشه پریزهای تک فاز و سه فاز صنعتی (Power Outlets Layout).
• مسیرهای چاه ارت و سیستم هم بندی (Earthing System).

گام سوم: زیرسازی و نصب سینی کابل (Cable Tray Installation)

سینی کابل اصلی ترین شریان انتقال قدرت در سوله است. برای نصب صحیح:

• سینی های گالوانیزه گرم (برای محیط های مرطوب) یا گالوانیزه سرد (برای محیط های معمولی) انتخاب می شوند.
• آویزها و ساپورت های دیواری/سقفی با فواصل مشخص (معمولاً ۱.۵ تا ۲ متر) نصب می گردند.
• سینی ها با پیچ و مهره به یکدیگر متصل شده و تمام بخش ها جهت ایمنی زمین (Earthing) می شوند.

گام چهارم: کابل کشی و لوله کشی

در این مرحله، کابل های قدرت و فرمان داخل سینی ها قرار گرفته یا از درون لوله ها عبور داده می شوند:

• از کابل های فشار ضعیف با عایق XLPE یا PVC با بخش مقطع مناسب استفاده می شود.
• کابل های سیگنال و شبکه باید حداقل ۳۰ سانتی متر از کابل های فشار قوی فاصله داشته باشند تا دچار نویز ناشی از میدان مغناطیسی نشوند.
• در نقاطی که کابل از سینی خارج و به دستگاه متصل می شود، از لوله های خرطومی فلزی روکش دار (Flex conduit) استفاده می شود.

گام پنجم: نصب تابلوهای برق (Main & Sub Panels)

تابلو برق قلب سیستم الکتریکی سوله است. تابلو اصلی باید در نزدیک ترین نقطه به ورودی برق شهر یا ترانسفورماتور قرار گیرد. درون تابلو برق تجهیزات زیر نصب می شوند:

• کلید اتوماتیک اصلی (MCCB) جهت حفاظت کلی.
• کلیدهای مینیاتوری (MCB) برای تقسیم مدارهای فرعی.
• کنتاکتورها و بی متال ها جهت کنترل و حفاظت موتورها.
• کلیدهای محافظ جان (RCD / GFCI) جهت جلوگیری از شوک الکتریکی و برق گرفتگی.
• تجهیزات اندازه گیری شامل ولت متر، آمپرمتر و مولتی فانکشن.

گام ششم: اجرای سیستم ارتینگ و هم بندی (Earthing & Bonding)

ایمنی جان افراد و سلامت تجهیزات حساس به سیستم ارتینگ وابسته است. در سیم کشی سوله، اجرای موارد زیر اجباری است:

• حفر چاه ارت استاندارد و رسیدن به مقاومت الکتریکی زیر ۲ اوم (Ω).
• اتصال تمام بدنه های فلزی دستگاه ها، تابلوهای برق، سینی های کابل و بدنه فلزی سوله به شینه اصلی ارت.
• اجرای هم بندی اصلی و اضافی جهت هم پتانسیل سازی قطعات فلزی سازه.

گام هفتم: نصب تجهیزات روشنایی و پریزها

با توجه به نوع کاربری سوله (صنعتی، انبار، مرغداری یا ورزشی)، چراغ های مناسب انتخاب می شوند. برای مثال درسوله سبک ورزشی، چراغ های های بی (High Bay) با پوشش محافظ در برابر ضربه توپ استفاده می شود، در حالی که در سوله سبک مرغداری یا سوله سبک دامداری باید از چراغ ها و پریزهای ضدآب با استاندارد IP65 یا IP66 استفاده نمود تا در برابر شستشو با فشار آب و گازهای خورنده مقاوم باشند.

جدول مقایسه فنی انواع روش های کابل کشی در سوله

در انتخاب روش کابل کشی باید فاکتورهای هزینه ای، ایمنی و سهولت دسترسی را مد نظر قرار داد:

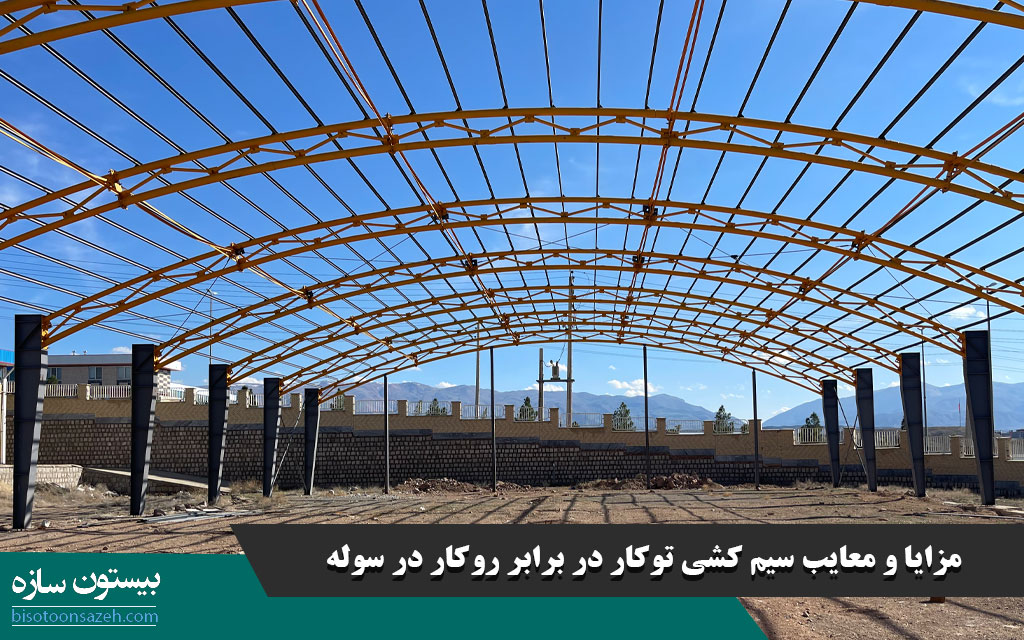

مزایا و معایب سیم کشی توکار در برابر روکار در سوله

انتخاب بین روش روکار و توکار یکی از چالش های اصلی در مرحله طراحی برق سوله است:

ابزارها و تجهیزات تخصصی سیم کشی سوله

برای اجرای یک پروژه حرفه ای، استفاده از ابزارهای استاندارد زیر الزامی است:

• ابزارآلات اندازه گیری و تست: مولتی متر دیجیتال، تستر مقاومت عایقی (میگر)، تستر چاه ارت (ارت تستر) و لوکس متر جهت سنجش روشنایی.
• ابزارآلات سیم کشی: فنر سیم کشی برقی یا دستی، سیم لخت کن اتوماتیک، پرس کابل شو هیدرولیک و قیچی کابل بری.
• ابزارآلات نصب و زیرسازی: دریل چکشی و بتن کن، لوله خم کن هیدرولیک یا دستی، دستگاه پرچ و تراز لیزری.
• تجهیزات ایمنی فردی: کفش عایق برق فشار ضعیف/قوی، دستکش عایق کلاس مناسب، کلاه ایمنی و هارنس جهت کار در ارتفاع.

مهم ترین ضوابط و استانداردهای ملی (مبحث ۱۳) در برق سوله

رعایت دقیق قوانین مقررات ملی ساختمان علاوه بر تضمین ایمنی، شرط لازم برای اخذ پایان کار و مجوزهای صنعتی است:

• افت ولتاژ مجاز: افت ولتاژ از نقطه تحویل برق تا دورترین مصرف کننده در مدارهای روشنایی نباید از ۳٪ و در مدارهای نیرو نباید از ۵٪ تجاوز کند.
• ارتفاع نصب تجهیزات: تابلوهای برق باید در ارتفاع ۱.۲ تا ۱.۵ متری از کف تمام شده نصب شوند. پریزهای صنعتی روکار نیز باید حداقل در ارتفاع ۱.۲ متری قرار گیرند تا از برخورد ضربه ماشینی در امان باشند.
• درجه حفاظت (IP Code): تمام تجهیزات، کلیدها و چراغ ها باید دارای IP متناسب با محیط باشند (برای مثال IP54 برای محیط های پر گرد و غبار و IP66 برای محیط های شستشو).
• رنگ بندی کابل ها: استفاده از استاندارد رنگ فازها (فاز L1 قهوه ای/سیاه، L2 سیاه/خاکستری، L3 خاکستری/قرمز، نول آبی و ارت زرد-سبز) برای جلوگیری از خطاهای فاز به فاز الزامی است.

اشتباهات رایج در سیم کشی سوله که باید از آن ها اجتناب کنید

• دست کم گرفتن سایز کابل (Under-sizing Cables): استفاده از کابل های با سطح مقطع کم باعث افت ولتاژ، گرم شدن شدید کابل و در نهایت ذوب شدن عایق و آتش سوزی می شود.
• عدم دسته بندی کابل ها در سینی: انباشته کردن کابل ها روی یکدیگر بدون رعایت فاصله استاندارد مانع از تبادل حرارتی شده و طول عمر کابل را به شدت کاهش می دهد.
• حذف سیستم ارتینگ یا هم بندی ناقص: یکی از خطرناک ترین خطاهایی که می تواند هنگام برق دار شدن بدنه فلزی سوله یا دستگاه ها، صدمات جانی جبران ناپذیری ایجاد کند.
• استفاده از تجهیزات مسکونی در محیط صنعتی: نصب کلید و پریزهای معمولی مسکونی به جای پریزهای صنعتی پارت یا واترپروف باعث نفوذ رطوبت و اتصال کوتاه خواهد شد.

سوالات متداول (FAQ)

هزینه سیم کشی برق سوله چگونه محاسبه می شود؟

هزینه سیم کشی سوله به متراژ سالن، متراژ سینی کشی، تعداد متراژ کابل مصرفی، آمپراژ برق درخواستی (تک فاز یا سه فاز)، نوع چراغ ها و تعداد تابلوهای برق بستگی دارد. معمولاً پس از طراحی نقشه و برآورد صورت جلسه مصالح (BOM) قیمت دقیق مشخص می شود.

آیا سیم کشی سوله سبک با سوله تیرورقی متفاوت است؟

اصول کلی برق رسانی یکسان است، اما در سوله سبک لوله ای به دلیل ساختار شبکه ای خرپا، نصب آویزها و سینی های کابل بسیار سریع تر، آسان تر و با هزینه های زیرسازی کمتر نسبت به سازه های سنگین انجام می پذیرد.

چه نوع چراغی برای روشنایی سوله صنعتی مناسب تر است؟

امروزه استفاده از چراغ های LED سوله ای (High Bay) به دلیل مصرف انرژی بسیار پایین، طول عمر بالای ۵۰,۰۰۰ ساعت، روشن شدن آنی و کیفیت نور عالی، بهترین جایگزین برای لامپ های بخار جیوه یا متال هالید قدیمی است.

آیا استفاده از کلید محافظ جان (RCD) در سوله الزامی است؟

بله، طبق مبحث ۱۳ مقررات ملی ساختمان، نصب کلید محافظ جان با حساسیت ۳۰ میلی آمپر برای تمامی مدارهای پریز و تجهیزاتی که در دسترسی انسان قرار دارند الزامی است.
