ساخت، محاسبات و نقشه سوله خرپایی با دهانه 15 متری

سوله خرپایی با دهانه 15 متر یکی از پرکاربردترین، بهینه ترین و محبوب ترین ابعاد در صنعت سوله سازی است. این ابعاد به دلیل عدم نیاز به ستون میانی و ایجاد فضای یکپارچه، برای طیف وسیعی از کاربری ها از جمله کارگاه های صنعتی، انبارها، و سالن های کشاورزی ایده آل است. در این مقاله از شرکت بیستون سازه، به بررسی تخصصی مراحل طراحی نقشه، محاسبات سازه ای، انتخاب متریال و فرآیند ساخت و نصب این نوع از سوله های سبک می پردازیم تا با دیدی کاملاً مهندسی و اقتصادی، پروژه خود را آغاز کنید.

چرا سوله خرپایی با دهانه ۱۵ متر؟ (کاربردها و مزیت های ابعادی)

انتخاب دهانه (Span) در ساخت سوله ها یکی از حیاتی ترین تصمیمات مهندسی است که مستقیماً بر روی هزینه ها، وزن فولاد مصرفی و کارایی فضای داخلی تأثیر می گذارد. یک سوله خرپایی با دهانه 15 متر به عنوان یک استاندارد طلایی در ساخت و سازهای صنعتی و نیمه صنعتی شناخته می شود. در این ابعاد، شما نیازی به هیچ گونه ستون مزاحم در وسط سالن ندارید و کل فضای 15 متری به صورت عرضی در اختیار ماشین آلات، خطوط تولید یا قفسه بندی ها قرار می گیرد.

به لطف تکنولوژی ساخت سوله سبک با استفاده از پروفیل ها و لوله های مهندسی شده (سوله های سیلندری HSS)، دهانه 15 متری را می توان با کمترین میزان مصرف فولاد نسبت به روش های سنتی تیرورقی اجرا کرد. برخی از مهم ترین کاربری های این ابعاد عبارتند از:

• سالن های پرورش دام و طیور: ساخت سوله خرپایی دامداری و سوله مرغداری با عرض 15 متر، امکان تهویه مطبوع، چیدمان استاندارد قفسه ها و لاین های دان خوری را به بهترین شکل فراهم می کند.
• مجموعه های ورزشی: یک سوله ورزشی با دهانه 15 متری فضایی عالی برای سالن های فوتسال کوچک، استخرهای سرپوشیده، سالن های والیبال و ورزش های رزمی ایجاد می کند.
• انبارها و سوله های ذخیره سازی: برای دپوی محصولات کشاورزی، قطعات صنعتی و راه اندازی سردخانه ها، این دهانه امکان مانور راحت لیفتراک را می دهد.
• کارگاه های تولیدی متوسط: کارگاه های تراشکاری، نجاری، مونتاژ قطعات و بسته بندی که نیاز به یک خط تولید پیوسته دارند.

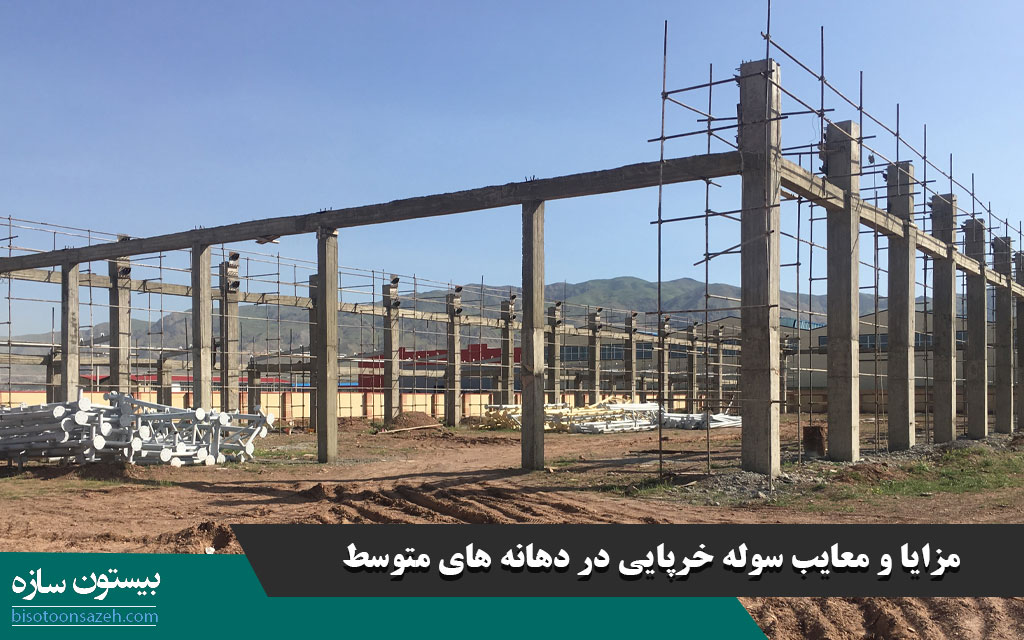

مزایا و معایب سوله خرپایی در دهانه های متوسط

هر سازه مهندسی بسته به شرایط پروژه دارای نقاط قوت و ضعف خاص خود است. شناخت این موارد به شما کمک می کند تا تصمیم گیری آگاهانه تری داشته باشید.

اصول طراحی و محاسبات سوله خرپایی 15 متری

طراحی سازه ای یک سوله، قلب تپنده ایمنی و دوام آن است. قبل از شروع فرآیند برش کاری و ساخت، تیم مهندسی باید تجزیه و تحلیل کاملی از بارهای پیش بینی شده روی سوله خرپایی انجام دهد. برای یک دهانه 15 متری، توزیع بار به یک فاکتور حیاتی در تعیین پیکربندی مناسب هندسه خرپا (مانند پرات، وارن یا هُو) و سایز دقیق اعضا تبدیل می شود.

۱. تجزیه و تحلیل بارها (Load Analysis)

سوله باید بتواند ترکیبی از بارهای مختلف را در بدترین شرایط ممکن تحمل کند. این بارها بر اساس آیین نامه های ملی ساختمان ایران (مبحث ششم) محاسبه می شوند:

• بارهای مرده (Dead Loads): شامل وزن خود اسکلت فلزی (خرپاها، ستون ها، پرلین ها) و وزن پوشش سقف (مانند ساندویچ پانل، ورق گالوانیزه یا پشم شیشه) و تجهیزات ثابت نصب شده روی سقف می باشد.
• بارهای زنده (Live Loads): بارهایی که به صورت موقت وارد می شوند؛ مانند وزن کارگرانی که برای تعمیرات روی سقف می روند یا تجهیزات متحرک.
• بارهای محیطی (برف، باد و زلزله): میزان بار برف بر اساس منطقه جغرافیایی پروژه (مثلاً تبریز با بارش برف سنگین متفاوت از بندرعباس است) محاسبه می شود. بار باد بر اساس سرعت وزش بادهای منطقه ای و فشار ناشی از آن بر سطوح دیوار و سقف تعیین می گردد. همچنین شتاب مبنای طرح برای زلزله بر اساس نقشه پهنه بندی خطر لرزه ای ایران لحاظ می شود.

۲. انتخاب پیکربندی خرپا

نوع شبکه بندی خرپا به طور قابل توجهی بر یکپارچگی ساختاری و زیبایی شناسی سوله تأثیر می گذارد. برای دهانه 15 متری، پیکربندی های خرپایی پرات (Pratt) یا وارن (Warren) به دلیل توانایی بی نظیر آن ها در توزیع موثر بارها در فواصل طولانی تر به شدت ترجیح داده می شوند. در این هندسه ها، نیروهای کششی و فشاری به بهترین شکل در اعضای مورب و قائم تقسیم شده و مانع از کمانش سازه می گردند.

۳. تعیین اندازه اعضا و طراحی اتصالات

اندازه اعضای خرپایی شامل تعیین ابعاد بهینه (سطح مقطع) و ضخامت هر لوله یا پروفیل برای تحمل نیروهای محاسبه شده بدون شکست است. این امر با تجزیه و تحلیل نیروهای خمشی، فشاری و کششی روی هر عضو به دست می آید. مفاصل و گره ها نقاط حساسی هستند که اعضای خرپا در آن ها تلاقی می کنند. طراحی مناسب اتصال (جوشکاری استاندارد یا استفاده از گاست پلیت و پیچ) تضمین می کند که نیروها به طور یکنواخت و ایمن منتقل شوند.

۴. نرم افزارهای مهندسی مورد استفاده

امروزه هیچ سوله ای بدون استفاده از نرم افزارهای دقیق مهندسی ساخته نمی شود. برای تحلیل نیروها و محاسبات مقاومت مصالح از نرم افزارهایی نظیر SAP2000 و ETABS استفاده می شود. پس از تایید محاسبات، مدل سازی سه بعدی و تهیه نقشه های کارگاهی (Shop Drawings) با جزئیات میلی متری توسط نرم افزار قدرتمند Tekla Structures انجام می گیرد تا در زمان ساخت در کارخانه، هیچگونه خطای برشی یا سوراخ کاری رخ ندهد.

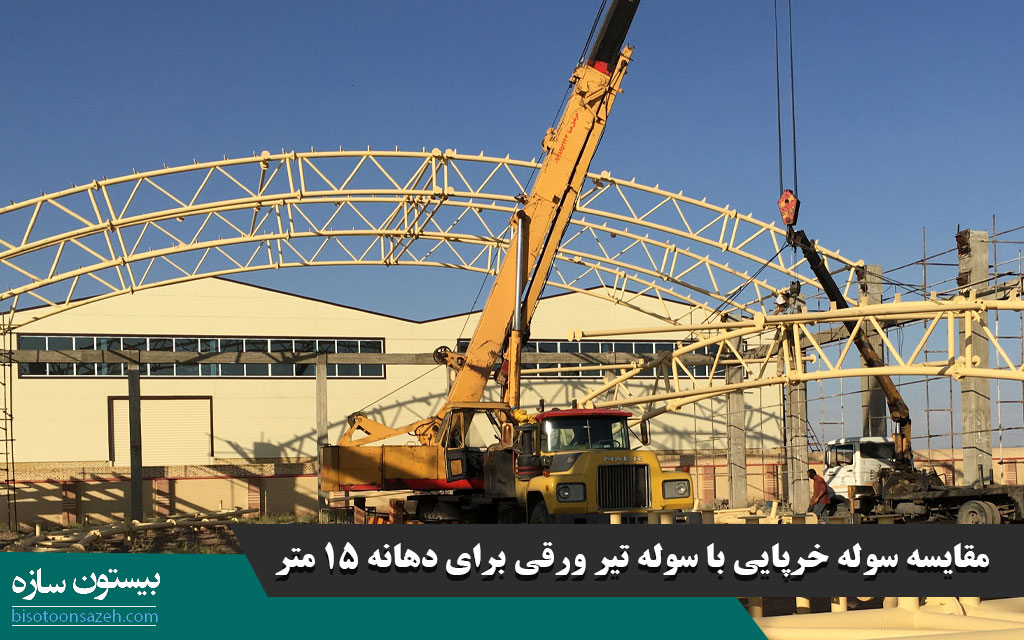

مقایسه سوله خرپایی (سبک) با سوله تیر ورقی (سنگین) برای دهانه ۱۵ متر

بسیاری از کارفرمایان در زمان سفارش سوله، بین انتخاب سوله سبک خرپایی و سازه های سنگین (تیر ورقی سنتی) مردد هستند. جدول زیر یک مقایسه کاملاً فنی برای سوله با دهانه 15 متر را ارائه می دهد:

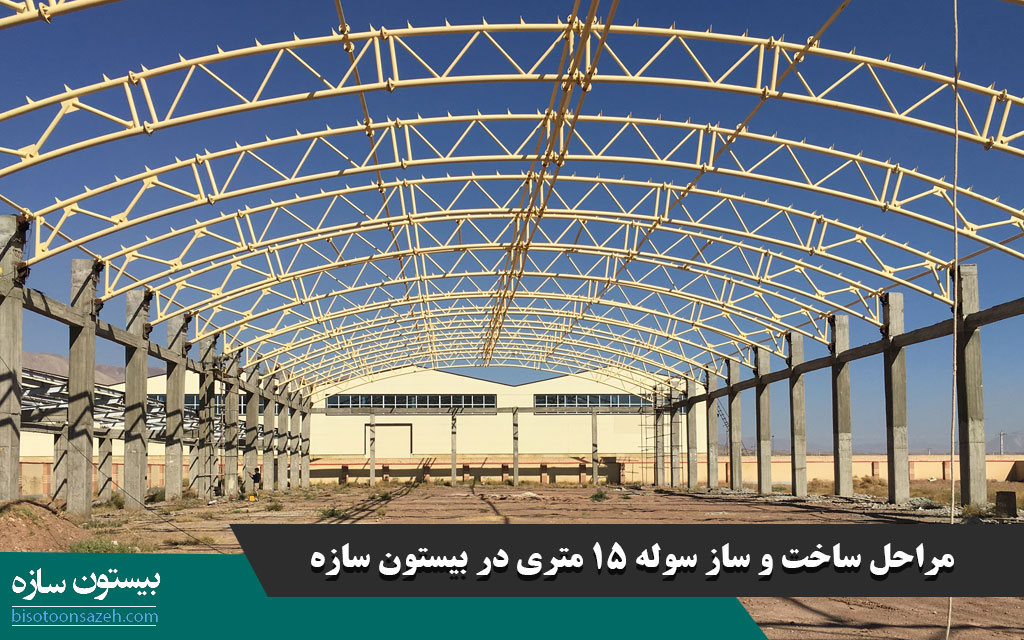

مراحل ساخت و ساز سوله 15 متری در بیستون سازه

ساخت یک سوله خرپایی با دهانه 15 متر نیاز به برنامه ریزی دقیق، ساخت ماشینی در کارخانه و اجرای ماهرانه در محل پروژه دارد. این فرآیند شامل مراحل زیر است:

۱. آماده سازی فونداسیون

پس از نقشه برداری و تسطیح زمین، عملیات اجرای فونداسیون آغاز می شود. برای سوله های سبک، معمولاً از فونداسیون های منفرد (شناژدار) استفاده می شود که از نظر حجم بتن ریزی و آرماتوربندی بسیار اقتصادی تر از سوله های سنگین است. بیس پلیت ها (Base Plates) و انکر بولت ها در این مرحله با دقت نقشه جای گذاری می شوند تا ستون ها به طور دقیق روی آن ها بنشینند.

۲. ساخت قطعات در کارخانه

تمامی لوله ها و پروفیل های فولادی بر اساس نقشه های Shop Drawing با دستگاه های CNC برش خورده و توسط تکنسین های جوشکار حرفه ای (با تست های غیرمخرب جوش نظیر PT و UT) به شکل خرپاهای پیش ساخته در می آیند. سپس قطعات سندبلاست شده و با رنگ های صنعتی ضدزنگ (زینک کرومات یا اپوکسی) پوشش داده می شوند.

۳. حمل و مونتاژ در محل پروژه

قطعات آماده شده توسط تریلی به محل پروژه ارسال می شوند. با استفاده از جرثقیل، ستون ها برپا شده و سپس خرپاهای سقف روی آن ها قرار می گیرند. تراز کردن و مهاربندی دقیق (نصب بادبندها و استرات ها) در این مرحله برای حفظ پایداری هندسی سازه و جلوگیری از پیچش ضروری است.

۴. اجرای پوشش سقف و دیوارها

پس از تثبیت اسکلت فلزی، نوبت به پوشش سقف می رسد. مواد سقفی رایج شامل ساندویچ پانل های پلی اورتان (بهترین عایق حرارتی)، ورق های گالوانیزه کرکره ای همراه با پشم شیشه و توری، یا ورق های UPVC هستند. دیوارها نیز می توانند بسته به کاربری سوله با آجر، بلوک سیمانی، یا ساندویچ پانل دیواری پوشانده شوند.

برآورد هزینه و قیمت نقشه و ساخت سوله 15 متری

قیمت نهایی سوله خرپایی به پارامترهای مختلفی بستگی دارد که در زمان مشاوره با کارشناسان بیستون سازه به طور دقیق محاسبه می شود. برخی از این عوامل عبارتند از:

• ارتفاع سوله: ارتفاع استاندارد معمولاً ۶ متر است. افزایش ارتفاع دیواره ها، وزن فولاد و در نتیجه قیمت را افزایش می دهد.
• موقعیت جغرافیایی: میزان بار برف و سرعت باد منطقه، مستقیماً ضخامت فولاد مصرفی را در محاسبات تغییر می دهد.
• نوع پوشش سقف و دیوار: انتخاب ساندویچ پانل گران تر از ورق گالوانیزه است اما در بلندمدت هزینه های انرژی را کاهش می دهد.
• نیاز به جرثقیل سقفی: اگر قصد نصب جرثقیل دارید، ستون ها و حماله ها باید تقویت شوند که روی وزن نهایی سازه تاثیرگذار است.

نتیجه گیری

ساخت، محاسبات و نقشه سوله خرپایی با دهانه 15 متر فرآیندی است که در آن علم مهندسی سازه، تجربه اجرایی و تکنولوژی روز به هم گره می خورند. از تجزیه و تحلیل دقیق بارها و انتخاب هندسه بهینه خرپا گرفته تا کنترل کیفیت در کارخانه و مونتاژ دقیق در سایت، هر مرحله نقشی حیاتی در تضمین پایداری، دوام و کارایی سوله ایفا می کند. با انتخاب یک تیم متخصص، نه تنها در هزینه های ساخت صرفه جویی چشمگیری خواهید داشت، بلکه سازه ای ایمن و ماندگار برای کسب وکار خود بنا خواهید کرد.

سوالات متداول (FAQ)

آیا در سوله دهانه 15 متری نیازی به ستون میانی است؟

خیر. یکی از بزرگترین مزایای سازه های خرپایی این است که تا دهانه های بسیار بزرگتر (حتی بیش از ۵۰ متر) نیز به هیچ ستون میانی نیاز ندارند. دهانه 15 متری به راحتی و با ضریب اطمینان بالا به صورت بدون ستون مزاحم (Clear Span) طراحی و اجرا می گردد.

زمان مورد نیاز برای طراحی، ساخت و نصب این سوله چقدر است؟

به لطف فناوری پیش ساخته و استفاده از خرپاهای استاندارد در گروه صنعتی بیستون سازه، زمان پروژه به شدت کاهش یافته است. بسته به متراژ طول سوله، معمولاً پروسه طراحی تا تحویل اسکلت نصب شده بین ۳۰ تا ۴۵ روز کاری زمان می برد.

آیا می توان در این سوله از جرثقیل سقفی استفاده کرد؟

بله، با اطلاع قبلی به تیم مهندسی در مرحله طراحی، می توان محاسبات سوله خرپایی دهانه 15 متری را برای نصب جرثقیل های سقفی سبک و متوسط (معمولاً تا ظرفیت ۵ الی ۱۰ تن) بهینه سازی کرد تا ستون ها و فونداسیون توان تحمل بار دینامیکی جرثقیل را داشته باشند.

برای پوشش سقف سوله 15 متری چه متریالی پیشنهاد می شود؟

این موضوع کاملاً به کاربری سوله بستگی دارد. برای سوله مرغداری یا سردخانه، ساندویچ پانل پلی اورتان به دلیل عایق بودن ضروری است. اما برای یک انبار ساده یا کارگاه صنعتی، ورق گالوانیزه به همراه پشم شیشه و توری مرغی انتخابی بسیار اقتصادی و مناسب است.
