امروزه مدیریت هزینه ها در پروژه های صنعتی و کارگاهی اهمیت ویژه ای دارد. یکی از مهم ترین گام ها برای کاهش هزینه های ساخت وساز، استفاده از طراحی های مهندسی شده و بهینه است. در این مقاله از سایت بیستون سازه، ۷ نقشه رایگان سوله سبک با فرمت اتوکد (DWG) را برای شما آماده کرده ایم که می توانید از آن ها برای اجرای پروژه های انبارداری، کارگاهی و صنعتی ایده بگیرید. این نقشه ها بر اساس استانداردهای روز طراحی شده و مسیر شما را برای ساخت یک سازه اقتصادی هموار می کنند.
سوله سبک چیست و چرا تحولی در ساخت وساز ایجاد کرده است؟
سوله سبک نوعی سازه فلزی مدرن است که به دلیل طراحی مهندسی پیشرفته و استفاده از مقاطع لوله ای یا پروفیل های بهینه، وزن بسیار کمتری نسبت به سوله های سنتی و تیرورقی دارد. در گذشته، برای ساخت سوله هایی با دهانه بزرگ، مجبور به استفاده از ورق های ضخیم فولادی بودیم که وزن سازه و در نتیجه هزینه تمام شده را به شدت افزایش می داد. اما امروزه با استفاده از تکنولوژی های جدید و نرم افزارهای محاسباتی دقیق، متریال سوله سبک با کمترین میزان فولاد اما با بالاترین مقاومت کششی و فشاری طراحی می شود.
این سوله ها برای کاربری های متنوعی مانند انبار کالا، کارگاه های تولیدی، سالن های ورزشی، مرغداری ها و فضاهای صنعتی بسیار ایده آل هستند. ساختار هندسی این سازه ها (اغلب به شکل خرپا) باعث می شود بارها به بهترین شکل ممکن در کل سازه توزیع شوند و به همین دلیل، در برابر فشارهای محیطی مانند باد شدید و برف سنگین، ایستادگی فوق العاده ای از خود نشان می دهند.
مزایای ساخت سوله با استفاده از روش های سبک سازی
مقرون به صرفه و اقتصادی
مهم ترین مزیت سوله سبک، کاهش شدید مصرف فولاد است. از آنجایی که قیمت فولاد بخش عمده ای از بودجه پروژه را می بلعد، این کاهش وزن مستقیماً به معنای کاهش هزینه های ساخت و حتی کاهش هزینه های اجرای فونداسیون است.
سرعت نصب و اجرای بی نظیر
قطعات این سازه ها در کارخانه به صورت پیش ساخته تولید شده و به وسیله اتصالات پیچ و مهره ای (و در برخی موارد جوشی) در محل پروژه به سرعت مونتاژ می شوند. این ویژگی زمان بهره برداری از پروژه را به حداقل می رساند.
پوشش دهانه های بزرگ بدون ستون مزاحم
با طراحی مهندسی خرپایی، می توان دهانه های بسیار عریض (حتی تا ۱۰۰ متر) را بدون نیاز به هیچ گونه ستون میانی اجرا کرد که فضایی کاملاً یکپارچه برای ماشین آلات و خطوط تولید فراهم می کند.
محدودیت ها و معایب سوله سبک که باید بدانید
محدودیت در تناژ جرثقیل های سقفی
سوله های سبک برای نصب جرثقیل های سقفی با تناژ بسیار بالا (مثلاً بالای ۱۵ یا ۲۰ تن) مناسب نیستند. برای صنایع سنگینی که به جابجایی قطعات عظیم نیاز دارند، سوله تیرورقی گزینه بهتری است.
نیاز به محاسبات مهندسی فوق دقیق
به دلیل بهینه سازی حداکثری متریال، کوچک ترین خطایی در محاسبات نقشه کشی می تواند ایمنی کل سازه را به خطر بیندازد. به همین دلیل استفاده از نقشه های تایید شده و استاندارد الزامی است.
معرفی انواع سوله سبک در صنعت امروز
سوله های سبک از همان ابتدا نقش کلیدی در توسعه سوله سبک صنعتی ایفا کرده اند. با توجه به نوع کاربری، شرایط آب و هوایی منطقه و نیاز کارفرما، این سازه ها در فرم ها و ساختارهای مختلفی طراحی می شوند. در ادامه با رایج ترین انواع آن ها آشنا می شویم:
سوله سبک خرپایی (Truss Sheds)
شناخته شده ترین و محبوب ترین نوع سوله سبک، مدل خرپایی است. در ساخت سوله سبک خرپایی از اتصال شبکه ای پروفیل ها و لوله های فولادی به شکل مثلث های متصل به هم استفاده می شود. این هندسه مثلثی، صلبیت و مقاومت سازه را به شدت افزایش می دهد. این نوع سوله برای فضاهای باز و یکپارچه بسیار مناسب است و بیشترین کاربرد را در انبارها، سالن های تولید و سوله سبک ورزشی دارد.
سوله سبک قوسی (UBM / Arched Sheds)

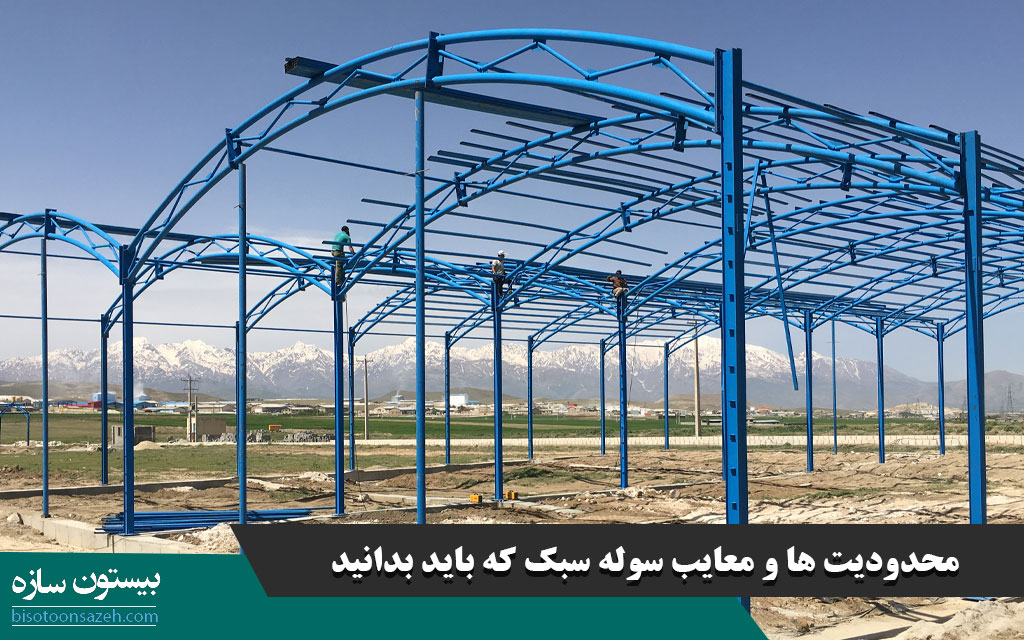

سوله سبک قوسی دارای سقفی منحنی و نیم دایره است. این انحنا باعث می شود که نیروهای وارد بر سقف (مثل باد شدید و برف) به صورت کاملاً یکنواخت به پایه ها منتقل شود و از تجمع بار در یک نقطه جلوگیری کند. سوله های قوسی علاوه بر استحکام بالا و مقاومت آیرودینامیکی عالی، ظاهری بسیار مدرن دارند و بیشتر برای کاربری های کشاورزی، دامداری، سردخانه ها و سالن های همایش استفاده می شوند.
سازه های پوسته ای (Shell Structures)
سازه های پوسته ای نسل جدیدی از سازه های سبک هستند که نیروها را از طریق سطح منحنی و یکپارچه خود (مانند پوسته تخم مرغ) منتقل می کنند. این سازه ها معمولاً فاقد ستون و تیرهای مرسوم هستند و وزن نهایی آن ها به طرز شگفت انگیزی پایین است. از این فرم معماری بیشتر در طراحی فضاهای خاص، نمایشگاه های بین المللی و پایانه های مسافربری استفاده می گردد.
مقایسه فنی: سوله سبک خرپایی در برابر سوله سنتی تیرورقی
برای درک بهتر تفاوت ها، در جدول زیر ویژگی های اصلی سوله های سبک را با سوله های سنگین سنتی مقایسه کرده ایم:
| ویژگی های سازه | سوله سبک (خرپایی/قوسی) | سوله سنگین (تیرورقی) |
|---|---|---|
| وزن سازه و مصرف فولاد | بسیار بهینه و سبک | بسیار سنگین |
| هزینه نهایی ساخت | اقتصادی و مقرون به صرفه | هزینه بالا به دلیل متریال زیاد |
| حداکثر دهانه بدون ستون | بیش از ۱۰۰ متر | معمولاً تا ۴۰ متر |
| سرعت ساخت و نصب | بسیار سریع (پیش ساخته) | زمان بر و کند |
| قابلیت نصب جرثقیل سقفی | محدود (تناژهای سبک و متوسط) | نامحدود (مناسب برای تناژهای بسیار بالا) |

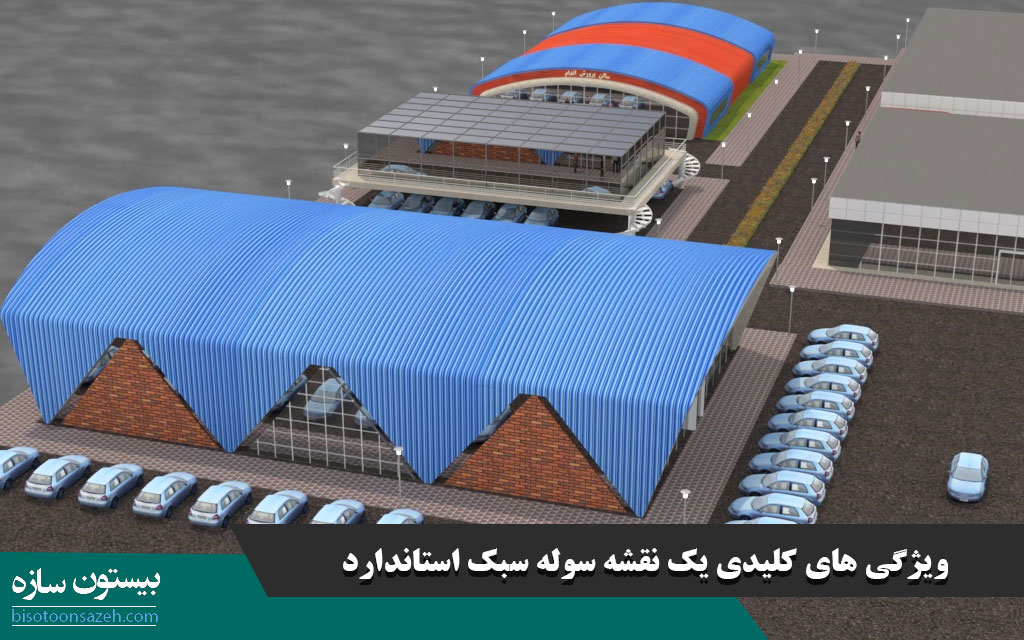

ویژگی های کلیدی یک نقشه سوله سبک استاندارد
نقشه ای که برای اجرای سوله در نظر می گیرید، شناسنامه و تضمین کننده امنیت پروژه شماست. پیش از دانلود نقشه ها، باید بدانید که یک پلان استاندارد اتوکد (AutoCAD) برای سوله سبک، باید چه ویژگی هایی داشته باشد:
- طراحی مهندسی دقیق: رعایت کامل الزامات مباحث مقررات ملی ساختمان و استانداردهای AISC و نرم افزارهای SAP2000 یا Tekla.
- توجه به بارهای اقلیمی: محاسبه دقیق مقاومت در برابر سرعت باد منطقه، حجم برف و شدت زلزله خیزی محل احداث.
- سادگی جزئیات اجرایی: ارائه دتایل های دقیق اتصالات پیچ و مهره یا جوش که توسط پیمانکار به راحتی قابل خواندن و اجرا باشد.
- قابلیت توسعه (Expansion): طراحی پلان به گونه ای که در آینده بتوان به طول سوله اضافه کرد یا کاربری آن را تغییر داد.
- کاهش مصرف پرتی فولاد: ابعاد و اندازه ها باید بر اساس طول استاندارد پروفیل های موجود در بازار (مثلاً شاخه های ۶ یا ۱۲ متری) بهینه سازی شده باشند.

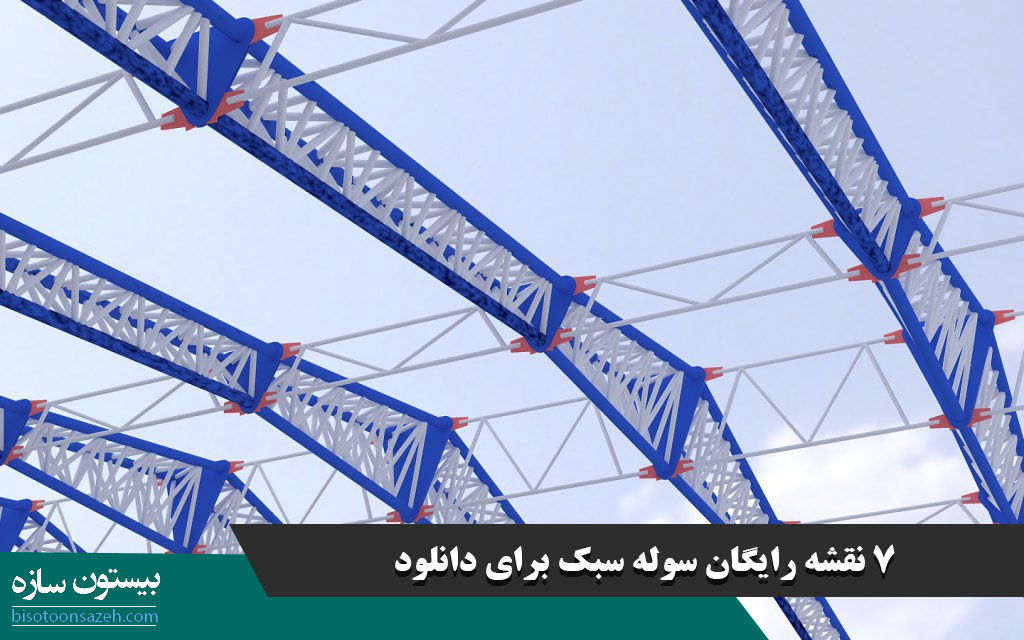

دانلود ۷ نقشه رایگان سوله سبک به همراه فایل اتوکد (DWG)
در این بخش از بیستون سازه، گلچینی از بهترین و کاربردی ترین نقشه های اجرایی سوله سبک را در فرمت اتوکد برای شما فراهم کرده ایم. این فایل ها می توانند دید بسیار خوبی به مهندسان، دانشجویان و کارفرمایان برای درک جزئیات یک سازه فضاکار و خرپایی بدهند.

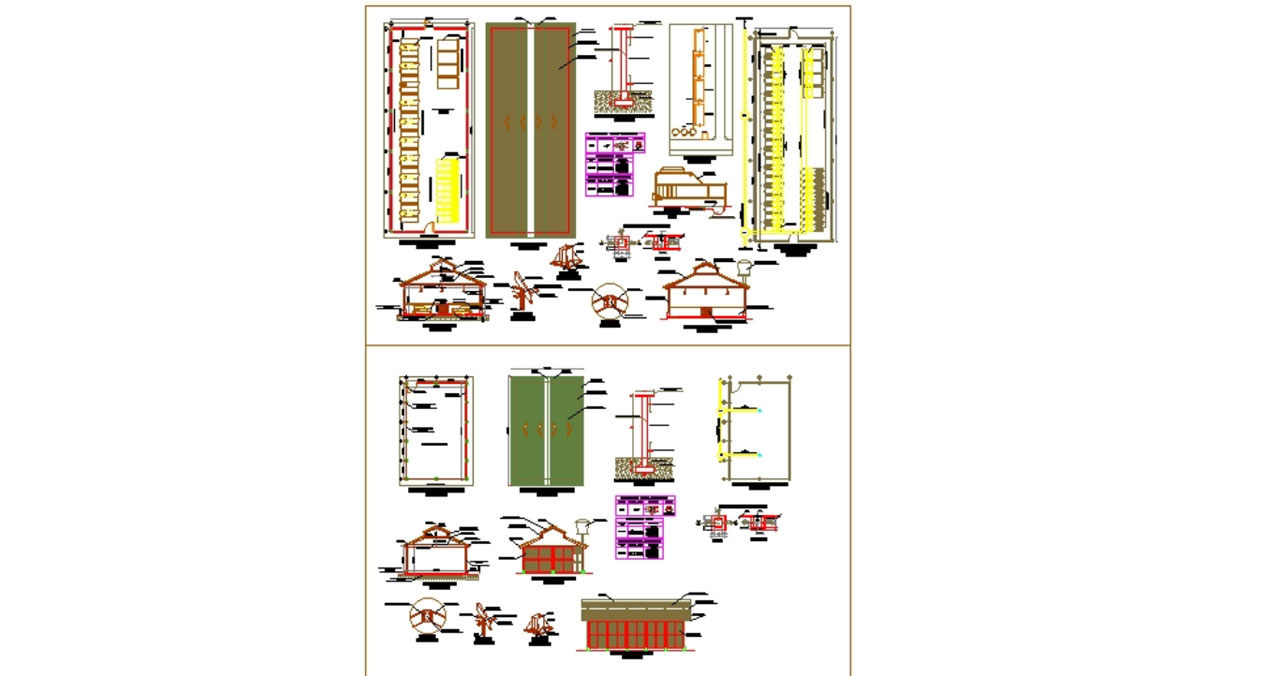

۱. نقشه سوله سبک شماره یک (مناسب کارگاه های تولیدی متوسط)
این نقشه دارای طراحی بهینه برای کارگاه های تولیدی و خدماتی است. ارتفاع استاندارد و دهانه مناسب آن، امکان ایجاد خطوط مونتاژ را به راحتی فراهم می کند.

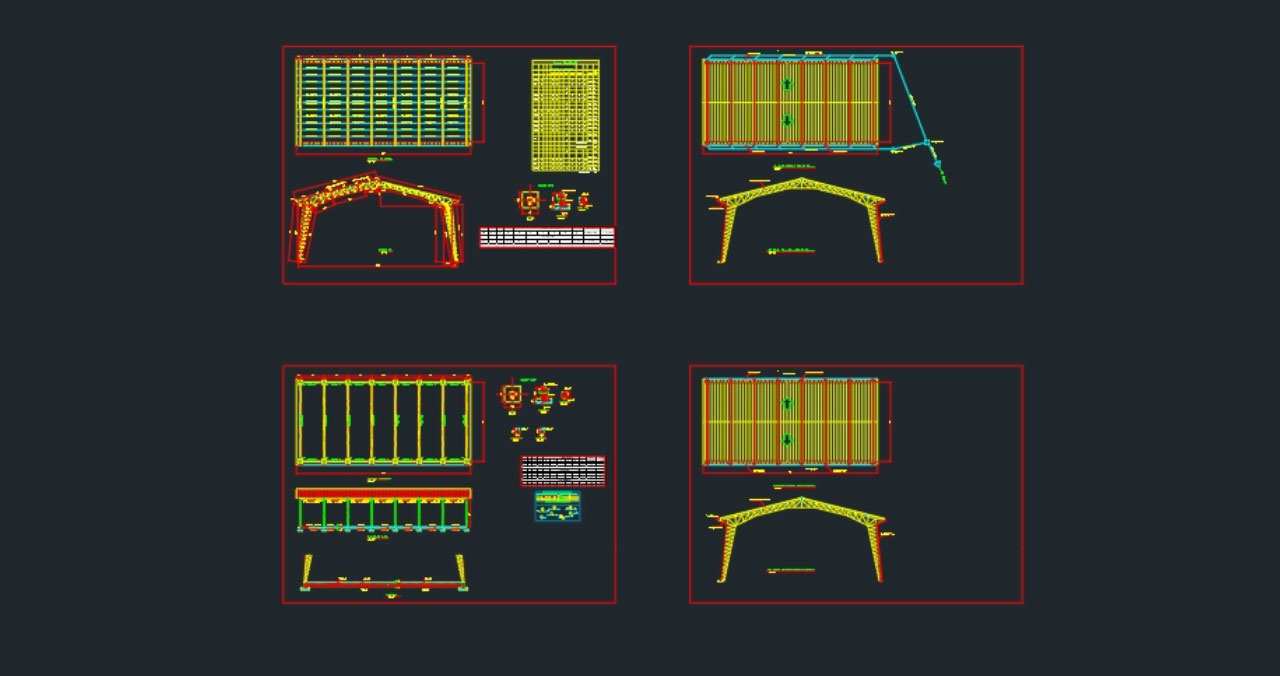

۲. نقشه سوله سبک شماره دو (سوله خرپایی چندمنظوره)
این فایل اتوکد، جزئیات یک خرپای مقاوم با دهانه متوسط را نشان می دهد که برای سالن های ورزشی کوچک یا مرغداری ها بسیار کارآمد است.
۳. نقشه سوله سبک شماره سه (طراحی فضاهای وسیع)
اگر به دنبال پلانی برای دهانه های عریض تر هستید تا فضای یکپارچه بیشتری در اختیار داشته باشید، این نقشه با توزیع بار عالی، راهنمای مناسبی برای شماست.

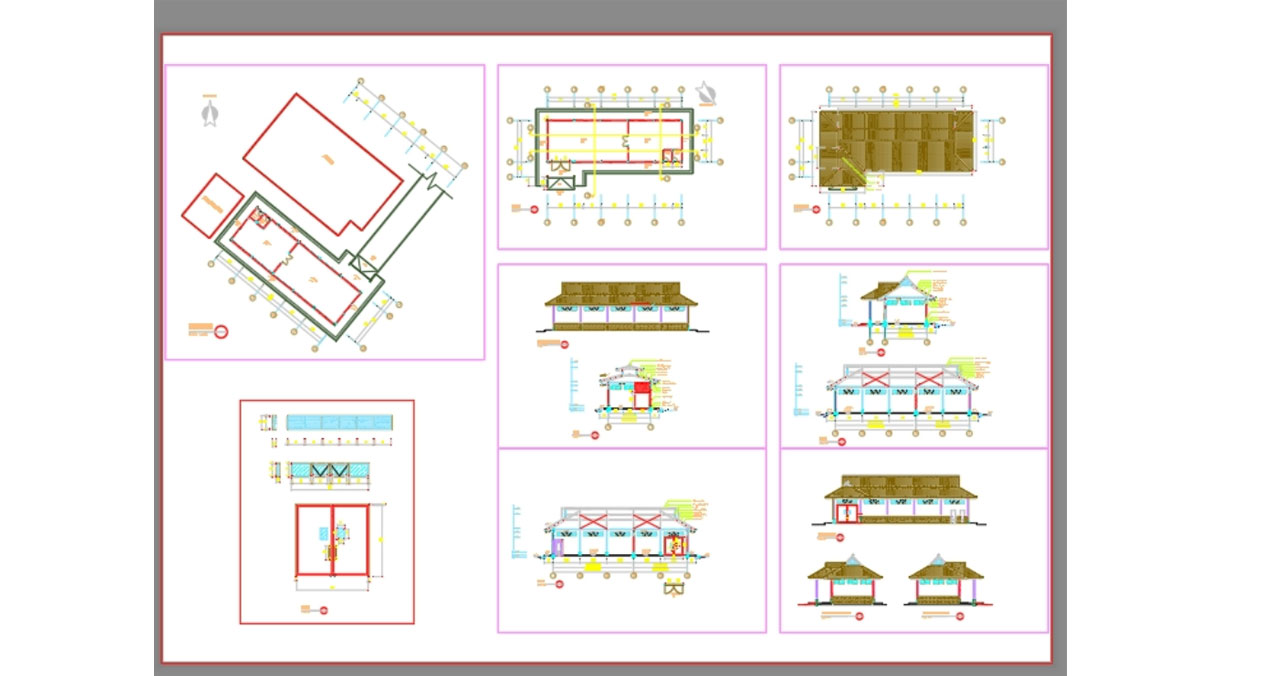

۴. نقشه سوله سبک انبارداری شماره یک (ویژه لجستیک)
طراحی انبارهای کالا نیازمند ارتفاع مفید مناسب جهت قفسه بندی و همچنین فضاهای باز برای تردد لیفتراک است. این پلان منحصراً برای لجستیک و انبار طراحی شده است.
دانلود نقشه سوله سبک انبارداری ۱ (DWG)
۵. نقشه سوله سبک انبارداری شماره دو (سوله ذخیره سازی بزرگ)
این نقشه نسخه توسعه یافته تری از سوله های انبار است که تمرکز آن بر مقاومت سازه در برابر بارهای جانبی و حفظ یکپارچگی سقف برای جلوگیری از نفوذ رطوبت است.
دانلود نقشه سوله سبک انبارداری ۲ (DWG)

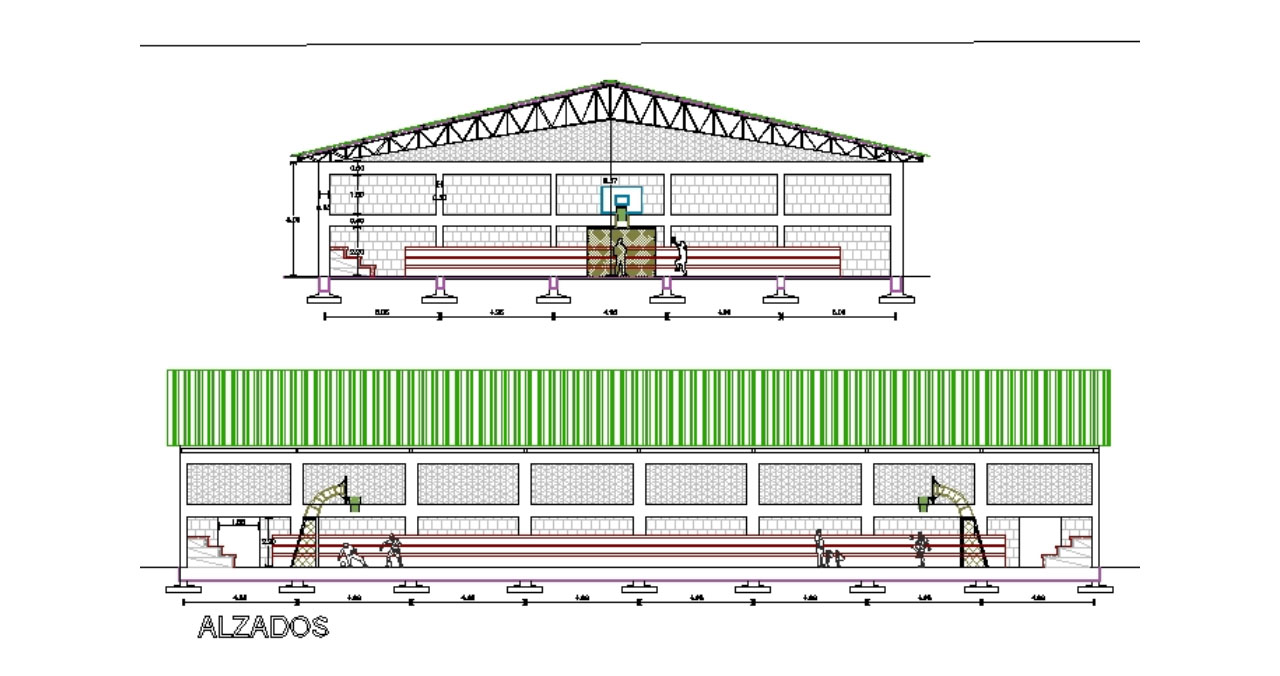

۶. نقشه سوله سبک شماره چهار (مدل تک شیب / دوشیب بهینه)
این طرح نمونه ای از توزیع مهندسی شده بار در سقف های دوشیب سبک است که اجرای پوشش سقف با ساندویچ پانل را بسیار اقتصادی می کند.
۷. نقشه سوله سبک شماره پنج (پلان جامع صنعتی)
یک فایل اتوکد جامع شامل نماها و مقاطع عرضی که می تواند الگوی کاملی برای درک شیوه اتصال تیر به ستون و مهاربندها در سوله های سبک باشد.
نکات مهم برای استفاده از فایل های DWG در پروژه های واقعی

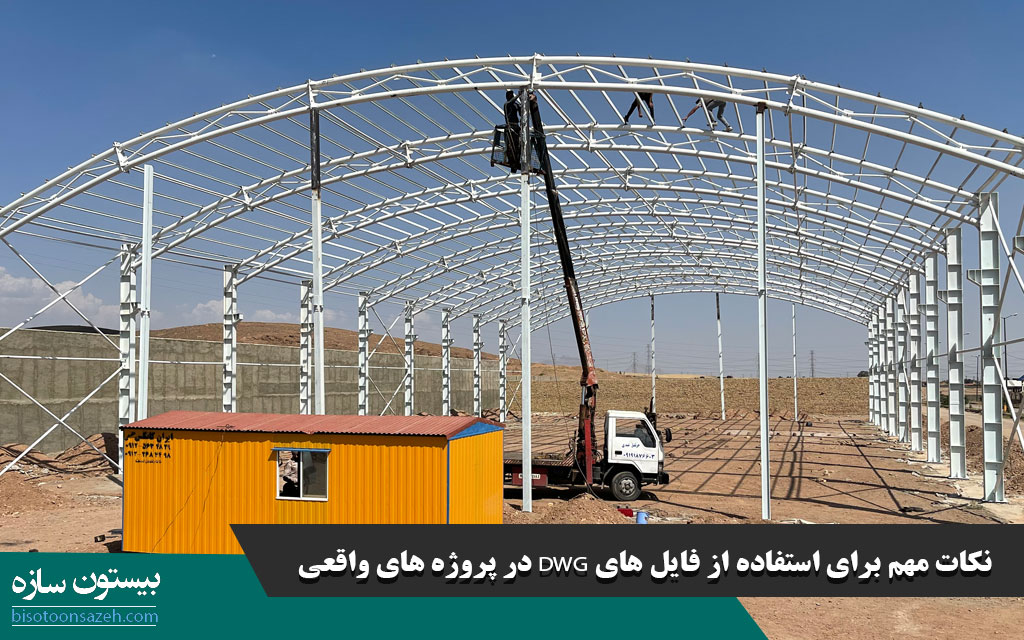

توجه داشته باشید که نقشه های قرار داده شده در این مقاله، پلان های تیپ و نمونه هستند. شما می توانید این فایل ها را با نرم افزارهای خانواده اتوکد (AutoCAD 2013 به بالا) باز کرده و ویرایش کنید. اما اکیداً توصیه می شود پیش از شروع عملیات خاک برداری و ساخت، نقشه انتخابی شما توسط یک مهندس محاسب مجرب، بومی سازی شود. شرایط خاک منطقه شما، میزان بارش برف و شدت باد منطقه ای (مثلاً شهر تبریز با بندرعباس کاملاً متفاوت است) پارامترهایی هستند که مهندس طراح باید روی این نقشه های پایه اعمال کند تا مجوزهای لازم از شهرداری و نظام مهندسی اخذ گردد.
سوالات متداول
مزایای اصلی ساخت سوله سبک نسبت به سایر سازه ها چیست؟
از مهم ترین مزایای سوله سبک می توان به کاهش چشمگیر زمان ساخت، کیفیت بسیار بالا به دلیل تولید کارخانه ای، طول عمر زیاد، مقاومت عالی در برابر زلزله و از همه مهم تر، کاهش ۳۰ تا ۵۰ درصدی هزینه های مصرف فولاد اشاره کرد.
سوله سبک شامل چه انواع و فرم هایی می شود؟
به طور کلی سوله های سبک در سه دسته بندی اصلی شامل: سوله های سبک خرپایی، سوله های سبک قوسی (UBM) و سازه های پوسته ای فضاکار طراحی و اجرا می شوند.
تفاوت اصلی سوله سبک با سوله سنگین در چیست؟
تفاوت اساسی در نوع متریال و مهندسی طراحی است. در سوله سبک از مقاطع لوله ای، قوطی و پروفیل با ضخامت کمتر اما هندسه مقاوم (مثل خرپا) استفاده می شود. اما سوله های تیرورقی سنتی از برش و جوشکاری ورق های ضخیم فولادی ساخته می شوند که وزن سازه را به شدت بالا می برد.
آیا با دانلود این نقشه های رایگان می توانم مستقیماً شروع به ساخت کنم؟
خیر. این نقشه ها برای الگوبرداری، برآورد اولیه و آشنایی با دیتیل های اجرایی عالی هستند. اما برای اجرا، باید این پلان ها توسط مهندس محاسب بر اساس شرایط اقلیمی زمین شما (مقررات ملی ساختمان) بازبینی و تایید شوند.
برای باز کردن فایل های نقشه به چه نرم افزاری نیاز دارم؟
تمامی نقشه ها با فرمت استاندارد DWG ارائه شده اند. برای مشاهده و ویرایش آن ها می توانید از نرم افزار Autodesk AutoCAD یا سایر نرم افزارهای نقشه کشی پشتیبانی کننده از این فرمت در ویندوز یا موبایل استفاده کنید.
سخن پایانی: طراحی اختصاصی سوله شما با بیستون سازه
در این مقاله تلاش کردیم بهترین نقشه های پایه و رایگان سوله سبک را در اختیار شما قرار دهیم تا دید بهتری نسبت به ابعاد، فضاها و استانداردهای ساختمانی پیدا کنید. فرقی نمی کند کاربری شما دامداری باشد یا انبار قطعات صنعتی؛ سوله سبک راهکار قطعی شما برای کاهش هزینه هاست.
چنانچه برای احداث پروژه خود نیازمند طراحی نقشه اختصاصی، محاسبه دقیق بارهای محیطی و اجرای صفر تا صد سوله سبک هستید، مهندسان ما در کنار شما هستند.
تیم مهندسی و پشتیبانی بیستون سازه آماده ارائه مشاوره رایگان به شماست.
