سوله های خرپایی سازه های همه کاره ای هستند که به طور گسترده برای اهداف مختلف مانند انباری، کارگاه ها و تاسیسات صنعتی مورد استفاده قرار می گیرند به گونه ای که یک سوله خرپایی با استفاده کارآمد از مواد و طراحی مشخص می شود که در عین حفظ یکپارچگی ساختاری، دهانه های شفاف بزرگ را امکان پذیر می کند.

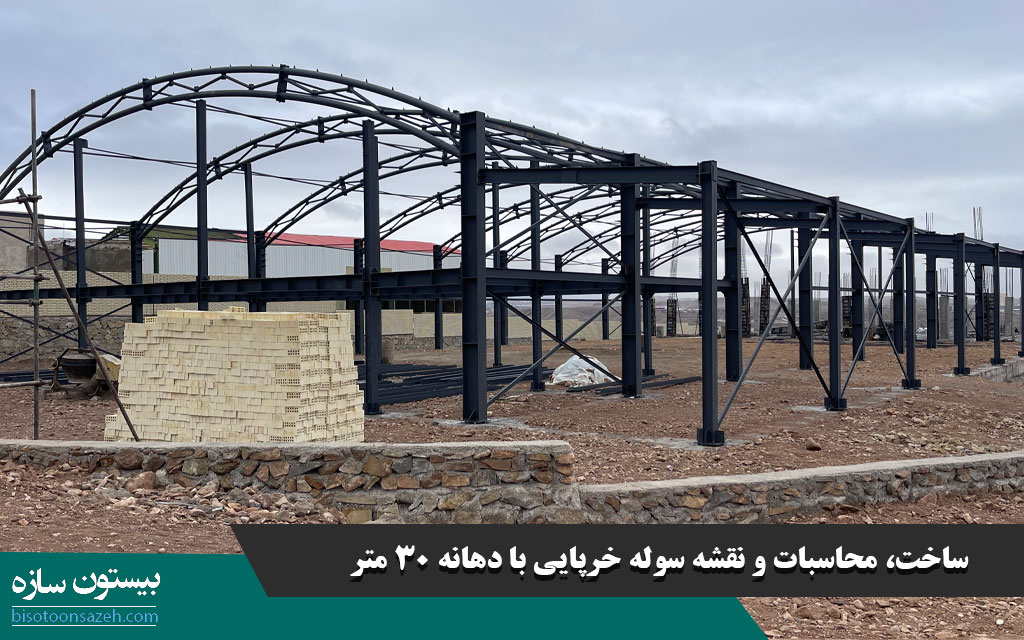

ساخت، محاسبات و نقشه سوله خرپایی با دهانه 30 متر
در ادامه این مقاله از بیستون سازه، ساخت، محاسبات و برنامه ریزی مربوط به طراحی سوله خرپایی با دهانه 30 متری را بررسی و بینش هایی را در مورد اصول مهندسی و ملاحظات لازم برای چنین پروژه ای ارائه می دهیم.
مطلب مرتبط: ساخت، محاسبات و نقشه سوله خرپایی با دهانه 12 متر
نکات و ملاحظات طراحی
طراحی سوله خرپایی با دهانه 30 متری مستلزم بررسی دقیق عوامل متعدد برای اطمینان از پایداری، ایمنی و عملکرد سازه است. برخی از ملاحظات کلیدی عبارتند از:
بار مورد نیاز
تعیین انواع بارهایی که سوله خرپایی تجربه خواهد کرد اساسی است که این بار ها شامل بارهای مرده (وزن خود سازه)، بارهای زنده (بارهای سرنشینان و تجهیزات) و بارهای محیطی (باد، برف، بارهای لرزه ای) است.
انتخاب مواد
انتخاب مواد نقش مهمی در استحکام و دوام سوله خرپایی دارد به گونه ای که مواد متداول عبارتند از فولاد و الوار، فولاد سازه ای به دلیل نسبت استحکام به وزن بالا و مقاومت در برابر خوردگی شناخته شده است که آن را برای دهانه های بزرگ مناسب می کند در این بین الوار نیز گزینه ای مناسب است، به ویژه برای ملاحظات زیبایی شناختی و پروژه هایی که در آن ظاهر طبیعی مورد نظر است.
پیکربندی خرپا
پیکربندی خرپا بر اساس کاربری مورد نظر و دهانه سوله متفاوت است و انواع متداول خرپاها عبارتند از خرپاهای پرات، خرپاهای هاو و خرپاهای وارن که پیکربندی بر توزیع بارها و زیبایی شناسی سازه تأثیر می گذارد.
طراحی فوندانسیون
فونداسیون باید طوری طراحی شود که بارها را از خرپاها به زمین توزیع کند که عواملی مانند نوع خاک، ظرفیت باربری و قوانین محلی ساختمان بر طراحی فونداسیون تأثیر می گذارد.
ملاحظات باد و لرزه ای
سوله خرپایی باید به گونه ای طراحی شود که در برابر نیروهای باد و حوادث احتمالی لرزه ای مقاومت کند که بارهای باد بر اساس سرعت باد محلی و دسته قرار گرفتن در معرض آن متفاوت است، در حالی که بارهای لرزه ای به منطقه لرزه ای که سازه در آن قرار دارد بستگی دارد.
مطلب مرتبط: ساخت، محاسبات و نقشه سوله خرپایی با دهانه 10 متری

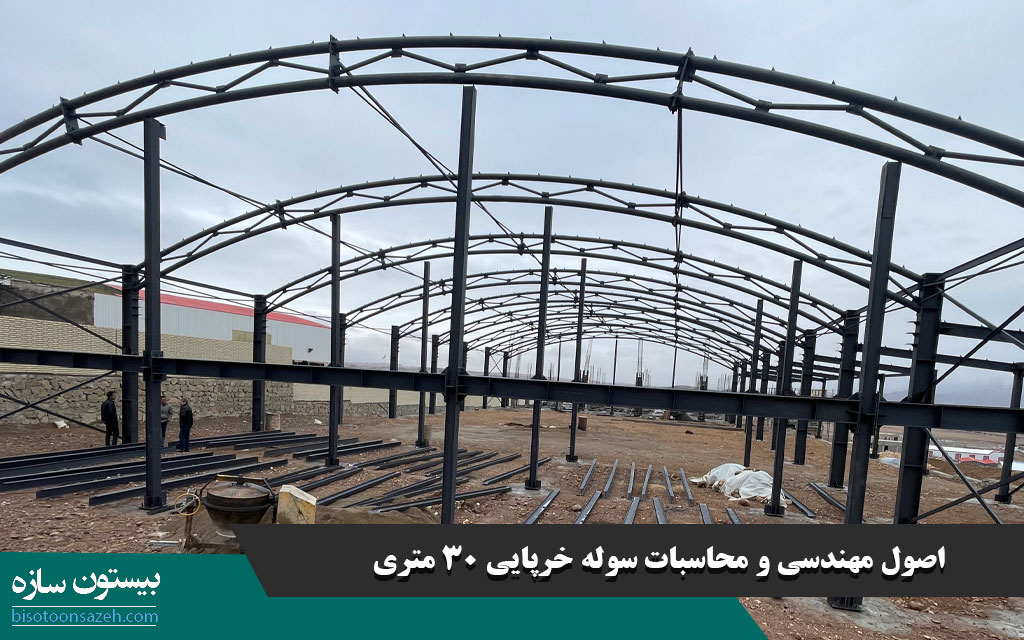

نکات و ملاحظات محاسبات و مهندسی
مهندسی پشت طراحی سوله خرپایی شامل محاسبات پیچیده برای اطمینان از یکپارچگی و ایمنی سازه است. در اینجا برخی از محاسبات ضروری موجود است:
تجزیه و تحلیل بار
تجزیه و تحلیل بار شامل تعیین حداکثر بارهایی است که سوله خرپایی تجربه خواهد کرد به طوری که بارهای مرده، بارهای زنده و بارهای محیطی در نظر گرفته می شوند که مهندسان سازه بار کل وارد بر هر خرپا و اجزای آن را محاسبه می کنند.
طراحی خرپا
طراحی خرپا شامل محاسبه نیروها و تنش هایی است که هر عضو خرپا تحت بارهای مختلف تجربه می کند که این محاسبات تضمین می کند که هر عضو می تواند با خیال راحت بار مورد نظر خود را بدون خرابی حمل کند.
مهندسان از تکنیک هایی مانند روش اتصالات و روش مقاطع برای تجزیه و تحلیل نیروهای خرپا استفاده می کنند.
طراحی اتصالات
اتصالات بین اعضای خرپایی برای پایداری کلی سازه حیاتی است که مهندسان نیروهای منتقل شده از طریق این اتصالات را محاسبه کرده و آنها را طوری طراحی می کنند که در برابر این نیروها مقاومت کنند.
جوش ها، پیچ ها و سایر اتصال دهنده ها با دقت انتخاب و اندازه می شوند تا از انتقال مناسب بار اطمینان حاصل شود.
تجزیه و تحلیل انحرافات
تجزیه و تحلیل انحراف ارزیابی می کند که اعضای خرپا و ساختار کلی تا چه اندازه تحت بار منحرف یا خم می شوند که انحراف بیش از حد می تواند منجر به بی ثباتی ساختاری و به خطر افتادن عملکرد شود.
تجزیه و تحلیل کمانش
تجزیه و تحلیل کمانش برای اطمینان از عدم شکست اعضای خرپا بلند به دلیل کمانش تحت بارهای فشاری بسیار مهم است که مهندسان عواملی مانند طول موثر اعضا، خواص مواد و کدهای طراحی را برای جلوگیری از خرابی کمانش در نظر می گیرند.
مطلب مرتبط: ساخت، محاسبات و نقشه سوله خرپایی با دهانه 40 متر

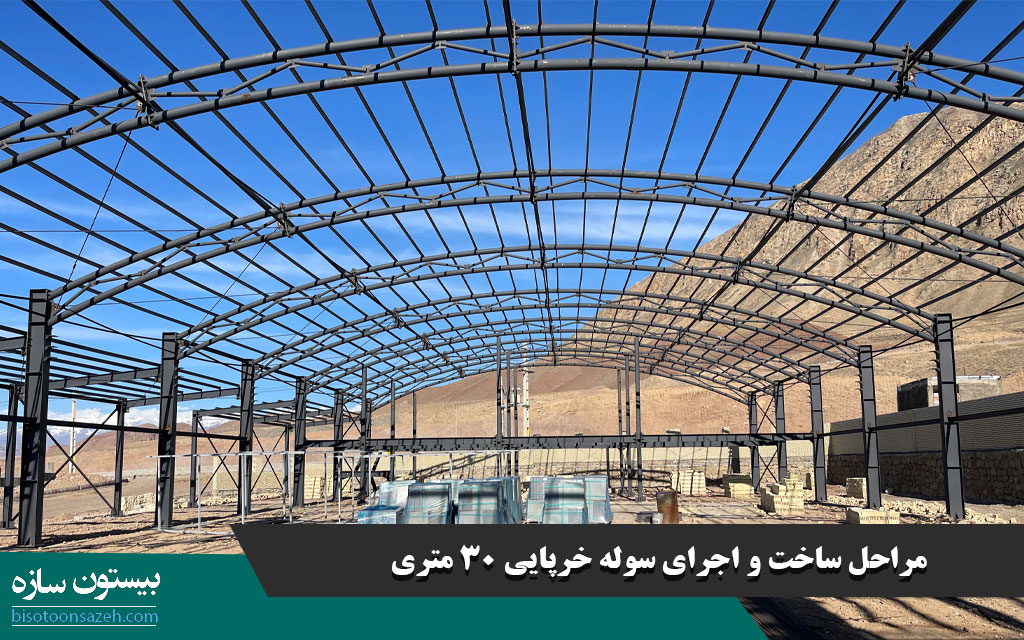

فرآیند ساخت و ساز سوله خرپایی با دهانه 30 متری
فرآیند ساخت سوله خرپایی شامل مراحل متعددی است، از آماده سازی محل تا مونتاژ که در اینجا یک مرور کلی از مراحل است:
آماده سازی سایت و محوطه مورد نظر
محل را پاکسازی و فونداسیون را طبق مشخصات طراحی آماده کنید که این شامل حفاری، درجه بندی و تراکم است.
ساخت و ساز فونداسیون
فونداسیون را بسازید که ممکن است شامل ریختن پایه های بتنی یا دال باشد که فونداسیون باید طوری طراحی شود که بارها از خرپاها به طور یکنواخت توزیع شود.
ساخت خرپا
قطعات خرپا را بر اساس طراحی مهندسی کنید به طوری که این شامل برش، جوش و مونتاژ اعضای خرپایی بر اساس مشخصات محاسبه شده است.
مونتاژ خرپا
در محل، خرپاها را با اتصال اجزای پیش ساخته مونتاژ کنید که می توانید با تجهیزات جرثقیل اغلب برای بلند کردن و قرار دادن خرپاها در موقعیت های تعیین شده استفاده کنید.
سقف و روکش
مواد سقف و روکش را نصب و می تواند ورق های فلزی، زونا یا سایر مواد که برای این فرایند مناسب هستند بهره ببرید که برای محافظت از فضای داخلی سوله، از عایق رطوبتی و ضد آب و هوای مناسب اطمینان حاصل کنید.
نمونه نقشه های سوله خرپایی با دهانه 30 متری
کلام آخر
طراحی و ساخت سوله خرپایی با دهانه 30 متری نیاز به درک عمیق اصول مهندسی، خواص مصالح و تکنیک های ساخت دارد که در نظر گرفتن دقیق عوامل طراحی، محاسبات دقیق و برنامه ریزی دقیق برای اطمینان از ایمن، بادوام و متناسب با هدف مورد نظر ساختار حاصل ضروری است.
ادغام خلاقیت معماری و مهندسی در طراحی سوله خرپایی زیبایی ترکیب فرم و عملکرد برای ایجاد سازه هایی را نشان می دهد که به عنوان شاهدی بر نبوغ انسان و پیشرفت تکنولوژی هستند.
