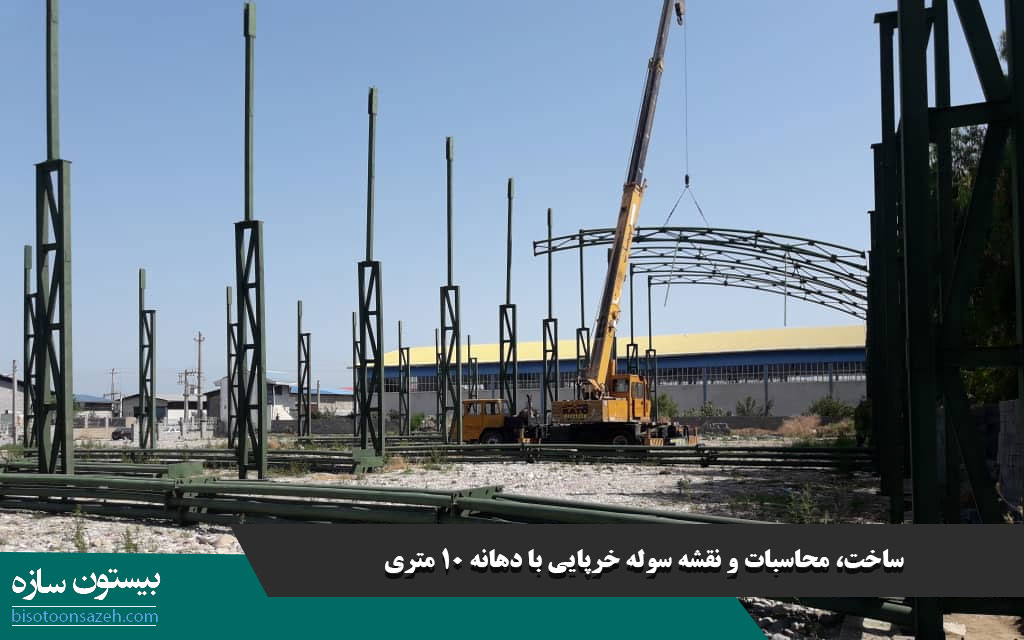

سوله خرپایی با دهانه ۱۰ متری یکی از اقتصادی ترین، مستحکم ترین و پرکاربردترین سازه های صنعتی و کارگاهی در مهندسی عمران جدید است. این ابعاد دهانه به دلیل عدم نیاز به ستون میانی، بهینه سازی حداکثری در مصرف فولاد و قابلیت مونتاژ سریع، انتخابی ایده آل برای کارگاه ها، انبارها، فضاهای ورزشی و سالن های پرورشی محسوب می شود. شرکت بیستون سازه آذران با بهره گیری از محاسبات دقیق مهندسی، این سازه ها را با بالاترین ضریب ایمنی و نازل ترین قیمت طراحی و اجرا می کند.
مقدمه ای بر سوله خرپایی دهانه ۱۰ متری
در حوزه صنعت سوله سازی، انتخاب ابعاد و سیستم باربری مناسب نقش کلیدی در کاهش هزینه های اولیه و افزایش طول عمر مفید سازه دارد. دهانه ۱۰ متری به عنوان یک دهانه استاندارد و بهینه شناخته می شود که امکان جانمایی تجهیزات، ماشین آلات و خطوط تولید را بدون مزاحمت پایه ها و ستون های میانی فراهم می سازد. استفاده از ساختار خرپایی (Truss System) در این دهانه، ممان خمشی را به نیروهای محوری (کششی و فشاری) در اعضا تبدیل کرده و بازدهی سازه را به اوج می رساند.
بر خلاف سازه های سنتی، استفاده از تکنولوژی سوله سبک خرپایی موجب می شود تا وزن کلی بنا به شدت کاهش یافته و در عین حال، مقاومت سازه در برابر شدیدترین بارهای محیطی نظیر طوفان، برف سنگین و زلزله طبق مبحث ششم مقررات ملی ساختمان ایران تضمین گردد.

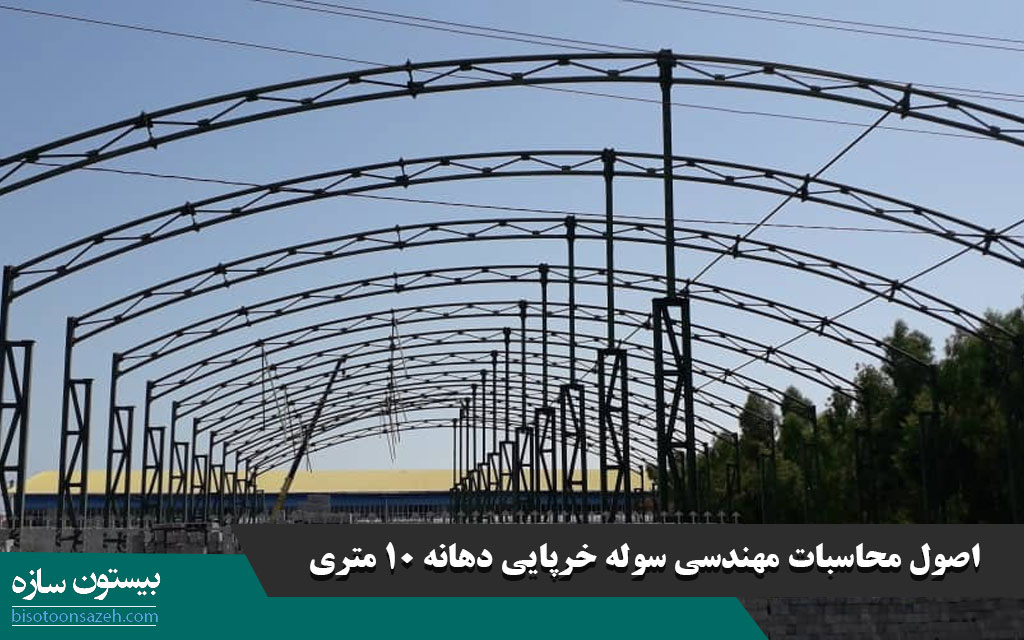

اصول محاسبات مهندسی سوله خرپایی دهانه ۱۰ متری
طراحی و محاسبات سازه ای یک سوله خرپایی ۱۰ متری فرآیندی چندمرحله ای و کاملاً تخصصی است که در نرم افزارهای پیشرفته مهندسی نظیر SAP2000، ETABS و Tekla Structures انجام می گیرد. محاسبات دقیق مانع از مصرف بی رویه فولاد (Over-design) یا بروز شکست سازه ای (Under-design) می شود.
محاسبه بارهای وارده بر سازه (Load Analysis)
در گام نخست، تمام بارهایی که در طول عمر مفید به سوله وارد می شوند بر اساس ضوابط مبحث ۶ مقررات ملی ساختمان محاسبه می گردند:
- بار مرده (Dead Load – D): شامل وزن وزن خرپاها، پرلین ها (پسیل ها)، پوشش سقف (مانند ساندویچ پانل یا ورق گالوانیزه)، اتصالات و تاسیسات معلق.
- بار زنده (Live Load – L): بارهای گذرا شامل وزن مجریان نصب، تجهیزات تعمیراتی و بارهای حین بهره برداری بر روی سقف.
- بار برف (Snow Load – S): محاسبه بار برف بر اساس اقلیم منطقه احداث پروژه های کارگاهی و صنعتی متغیر است و در مناطق کوهستانی ضریب اهمیت بالاتری دارد.
- بار باد (Wind Load – W): بررسی نیروی فشار و مکش باد بر سطوح جانبی و سقف سوله، به ویژه در سوله های قوسی یا سوله شیب دار.
- بار ززلزله (Seismic Load – E): محاسبه برش پایه زلزله و تحلیل دینامیکی سازه جهت افزایش شکل پذیری و مقاومت جانبی.
محاسبه نیروهای محوری، برشی و گشتاور خمشی
خرپاها به نحوی طراحی می شوند که اعضای آن ها (یال های بالایی، یال های پایینی و اعضای قطری/قائم) عمدتاً تحت نیروی محوری (کششی یا فشاری) قرار گیرند. محاسبات مهندسی شامل موارد زیر است:
- تحلیل نیروهای محوری (Axial Forces): تعیین دقیق میزان کشش و فشار در هر قطعه برای انتخاب سایز مناسب قوطی یا لوله صنعتی.
- تحلیل نیروهای برشی و گشتاور (Shear & Bending Moments): بررسی پایداری اتصالات در گره های خرپا و محل اتصال ستون به فونداسیون.
- تحلیل جابه جایی و افتگی (Deflection Analysis): کنترل افت سقف تحت اثر بارهای مرده و زنده جهت جلوگیری از آسیب به پوشش سقف.

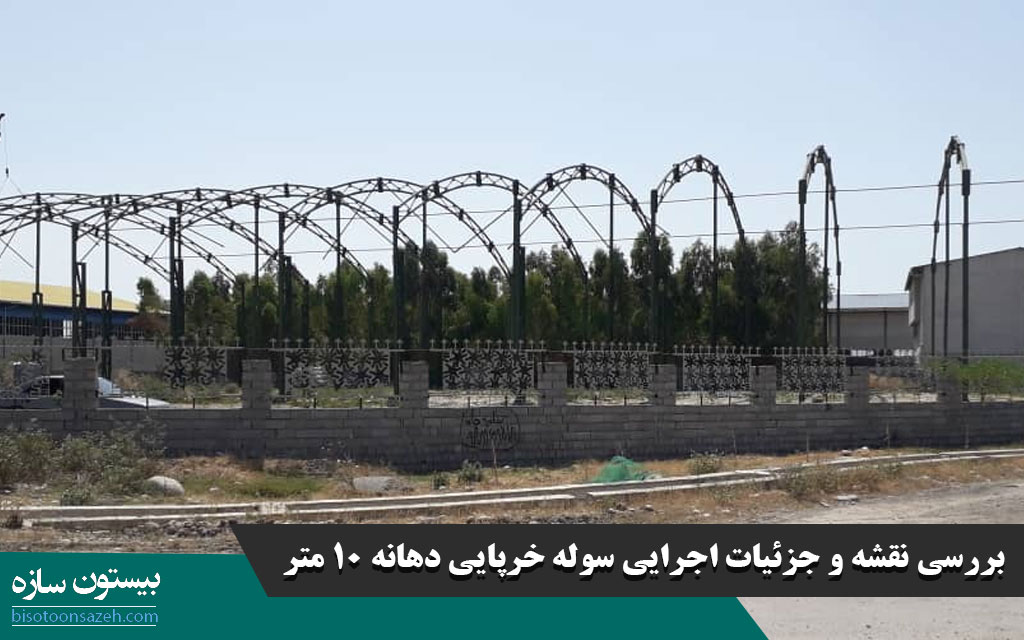

بررسی نقشه و جزئیات اجرایی سوله خرپایی دهانه ۱۰ متر
نقشه های مهندسی سوله خرپایی شامل مجموعه مدرک های فنی است که تمام جزئیات ساخت در کارخانه و نصب در محوطه پروژه را مشخص می کند. یک دفترچه نقشه استاندارد شامل موارد زیر است:
- پلن فونداسیون و آرماتوربندی: جانمایی دقیق صفحه ستون ها (Base Plates) و بولت های مهارکننده.
- نقشه شاپ دراوینگ (Shop Drawings): جزئیات برش کاری، زاویه تراش قطعات و اتصالات جوشی یا پیچ و مهره ای خرپا.
- نقشه جانمایی پرلین ها و مهاربندها (Bracing & Purlins): تنظیم فواصل پرلین های سقف و بادبندهای سقف و دیوار برای انتقال صحیح بارهای جانبی.
مزایای کلیدی سوله خرپایی با دهانه ۱۰ متری
وزن سبک تر سازه، هزینه ساخت بسیار پایین تر نسبت به سوله های تیرورقی، امکان بازکردن و نصب مجدد (قابلیت جابه جایی)، سرعت بالای ساخت در کارخانه و ساختار شیک و مدرن مهندسی از برجسته ترین مزایای این سیستم سازه ای می باشد.
ملاحظات و چالش های ساخت
ساخت این سازه ها نیازمند دقت بسیار بالا در برش کاری گره ها و جوشکاری استاندارد است. عدم رعایت محاسبات دقیق مهندسی یا استفاده از کارگران غیرمتخصص می تواند پایداری سازه را با خطر مواجه سازد؛ از این رو اجرای آن حتماً باید توسط شرکت های مجرب انجام شود.
مقایسه سوله خرپایی ۱۰ متری با سایر روش های سوله سازی
برای تصمیم گیری هوشمندانه، مقایسه سوله خرپایی دهانه ۱۰ متری با سازه های سنتی نظیر تیرورقی و سازه های مدرن UBM در جدول زیر ارائه شده است:
| شاخص ارزیابی | سوله خرپایی دهانه ۱۰ متر | سوله تیرورقی سنتی | سوله UBM |
|---|---|---|---|
| وزن فولاد مصرفی | کاملاً بهینه و سبک (کاهش ۳۰ تا ۵۰ درصدی) | سنگین و پرمصرف | سبک (ورق گالوانیزه) |
| هزینه نهایی ساخت | بسیار اقتصادی و مقرون به صرفه | بالا به دلیل وزن زیاد آهن آلات | متوسط |
| امکان جابه جایی و بازسازی | عالی (اتصالات پیچ و مهره ای) | متوسط | غیرقابل جابه جایی (نصب یکبار مصرف) |
| سرعت ساخت و نصب | فوق العاده سریع | کند و زمان بر | سریع |
| تنوع در انتخاب پوشش سقف | بسیار متنوع (پانل، گالوانیزه، فوم و …) | متنوع | محدود به فوم تزریقی پلی اورتان |
کاربردهای اصلی سوله خرپایی دهانه ۱۰ متری
ابعاد دهانه ۱۰ متری به همراه امکان طراحی ارتفاع های متغیر (از ۳ تا ۸ متر)، این سازه را برای طیف گسترده ای از صنایع و کاربری ها مناسب ساخته است:
- صنایع تولیدی و کارگاهی: ایده آل برای ساخت سوله صنعتی کوچک، کارگاه های تراشکاری، نجاری، پلاستیک سازی و بسته بندی.
- کشاورزی و دامپروری: بهترین گزینه برای ساخت سوله سبک دامداری، انبار علوفه و نگهداری ماشین آلات کشاورزی.
- صنعت طیور: طراحی استاندارد و ایزوله برای سوله سبک مرغداری با سیستم تهویه مطبوع.
- سالن های ورزشی و تفریحی: متناسب برای احداث سوله سبک ورزشی شامل سالن های فوتسال، بدنسازی و زمین های سرپوشیده.
- انبارها و سوله پیش ساخته: ساخت سریع به صورت سوله پیش ساخته صنعتی سبک جهت انبارداری کالاها.
عوامل موثر بر قیمت سوله خرپایی دهانه ۱۰ متری
قیمت تمام شده ساخت سوله خرپایی دهانه ۱۰ متری تحت تاثیر متغیرهای متعددی قرار دارد. با مدیریت صحیح این عوامل می توان به ایده آل ترین نرخ دست یافت:
- ارتفاع ستون ها: افزایش ارتفاع سوله موجب افزایش مصرف فولاد در ستون ها و بادبندها می شود.
- محل احداث پروژه و بار برف منطقه: مناطقی با بارش برف سنگین نیازمند مقاطع فولادی قوی تری هستند.
- نوع پوشش سقف و دیوارها: استفاده از ساندویچ پانل نسبت به ورق گالوانیزه هزینه بیشتری دارد اما عایق بندی بهتری ارائه می دهد.
- نوع متریال مصرفی: استفاده از قوطی های پروفیل استاندارد با ضخامت بهینه نقش اصلی را در وزن نهایی دارد.
جهت بهینه سازی بودجه، انتخاب روش های مدرن طراحی و خرید سوله سبک ارزان تحت نظر مهندسان مشاور بیستون سازه بهترین راهکار خواهد بود.

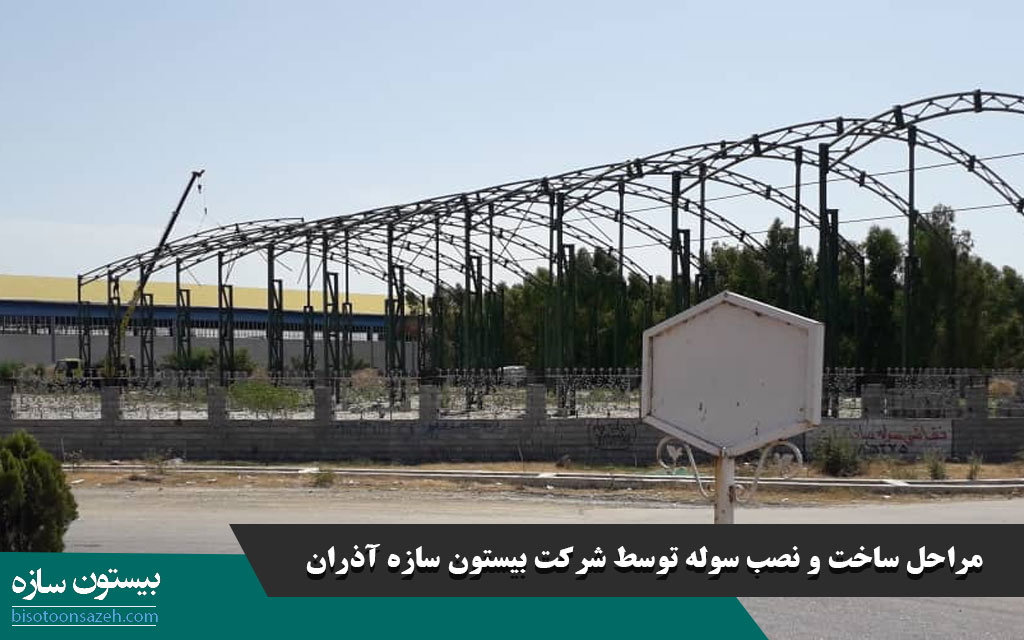

مراحل ساخت و نصب سوله توسط شرکت بیستون سازه آذران
مراحل اجرای پروژه در شرکت بیستون سازه آذران با رعایت کامل روندهای کنترل کیفیت شامل موارد زیر است:
- بازدید از سایت و خاک برداری: ارزیابی موقعیت مکانی، شیب زمین و جنس خاک جهت طراحی مناسب فونداسیون.
- مدل سازی و محاسبات مهندسی: تهیه دفترچه محاسبات و نقشه اجرایی دقیق.
- ساخت قطعات در کارخانه: برش کاری، مونتاژ، جوشکاری استاندارد زیرپودری یا CO2 و رنگ آمیزی اپکسی/مقاوم در برابر زنگ زدگی.
- حمل به محل پروژه و نصب: انتقال قطعات به سایت و مونتاژ نهایی سازه با جرثقیل و اتصالات پیچ و مهره ای.
پرسش های متداول (FAQ)
آیا سوله خرپایی با دهانه ۱۰ متری نیاز به ستون میانی دارد؟
خیر، یکی از ویژگی های برجسته ساختار خرپایی این است که تا دهانه های بسیار بزرگتر (حتی بیش از ۴۰ متر) نیازی به ستون میانی ندارد و فضای داخلی به طور کامل یکپارچه و آزاد باقی می ماند.
چقدر طول می کشد تا یک سوله خرپایی دهانه ۱۰ متری آماده و نصب شود؟
زمان ساخت قطعات در کارخانه بیستون سازه آذران معمولاً بین ۷ تا ۱۵ روز کاری بوده و فرآیند نصب در محل پروژه ظرف چند روز کاری به اتمام می رسد.
آیا نقشه سوله خرپایی ۱۰ متری مورد تایید نظام مهندسی قرار می گیرد؟
بله، تمامی طراحی ها و محاسبات مهندسی انجام شده توسط متخصصین بیستون سازه بر اساس مباحث ششم و دهم مقررات ملی ساختمان بوده و دارای دفترچه محاسبات کامل جهت اخذ تاییدیه نظام مهندسی است.
کدام پوشش سقف برای سوله خرپایی دهانه ۱۰ متری مناسب تر است؟
انتخاب پوشش سقف بستگی به کاربری دارد؛ برای سوله های سردخانه ای و مرغداری ساندویچ پانل پیشنهاد می شود و برای انبارهای معمولی، ترکیب ورق گالوانیزه، پشم شیشه و توری مرغی کاملاً اقتصادی و مناسب است.
مشاوره تخصصی، طراحی نقشه و استعلام قیمت سوله خرپایی
شرکت بیستون سازه آذران، به عنوان پیشگام در طراحی و ساخت انواع سازه های سبک لوله ای، خرپایی و سنگین در سراسر ایران، آماده ارائه مشاوره رایگان و برآورد دقیق هزینه های پروژه شماست. برای کسب اطلاعات بیشتر و مشاهده نمونه کارهای اجرا شده به بخش رزومه و پروژه ها مراجعه فرمایید.
