در دنیای مدرن ساخت وساز صنعتی، زمان و هزینه دو فاکتور حیاتی برای موفقیت هر پروژه ای محسوب می شوند. سوله سبک با اسکلت لوله ای (که به آن سوله سیلندری نیز گفته می شود) یکی از پیشرفته ترین و بهینه ترین سازه های فلزی است که با حذف فولاد اضافی و بهره گیری از مقاطع دایره ای، توانسته است مقاومت خیره کننده ای در برابر بارهای جانبی، باد و طوفان از خود نشان دهد. در این مقاله جامع از شرکت بیستون سازه آذران، به بررسی صفر تا صد طراحی، ساخت، مزایا، معایب و کاربردهای این نوع سوله می پردازیم تا شما را در انتخابی هوشمندانه برای پروژه های صنعتی، کشاورزی و ورزشی یاری کنیم.

سوله سبک با اسکلت لوله ای چیست و چه کاربردی دارد؟

اسکلت لوله ای یا سوله سبک یکی از شاهکارهای مهندسی عمران در حوزه سازه های فلزی است که امروزه جایگاه ویژه ای در کارخانجات، کارگاه های صنعتی و مجتمع های تولیدی پیدا کرده است. برخلاف سوله های سنتی که بر پایه تیرآهن های سنگین و ورق های ضخیم بنا می شدند، متریال اصلی در این نوع سازه ها، پروفیل ها و لوله های سبک، مقاوم و استاندارد فولادی است.

نام این سازه به خوبی گویای ماهیت آن است. برای ساخت این نوع سوله از شبکه ای از لوله های فولادی (با مقطع دایره ای) استفاده می شود که به صورت کاملاً مهندسی شده و با زوایای دقیق به یکدیگر متصل می گردند. استفاده از فرم هندسی دایره در پروفیل ها باعث می شود که ممان اینرسی (گشتاور لَختی) در تمامی جهات یکسان باشد؛ این یعنی لوله فولادی در برابر فشارهای وارده از هر سو (مثل بادهای شدید یا بار برف نامتقارن) مقاومتی یکپارچه و بی نظیر از خود نشان می دهد.

مکانیزم طراحی و ساختار مهندسی سوله های لوله ای (سیلندری)

شرکت بیستون سازه آذران مفتخر است که برای اولین بار در ایران اقدام به طراحی و ساخت سازه های بی ستون لوله ای نموده است. اما راز استحکام این سازه ها در چیست؟ طراحی سوله های لوله ای بر پایه توزیع یکنواخت نیرو استوار است. در سازه های تیرورقی سنتی، بارها به صورت متمرکز به ستون ها و سپس به فونداسیون منتقل می شوند که نیازمند ضخامت بالای ورق هاست. اما در اسکلت های لوله ای (که زیرمجموعه ای از سازه های فضاکار و خرپایی محسوب می شوند)، نیروهای فشاری و کششی در طول اعضای مورب و شبکه ای توزیع می شوند.

جنس این لوله ها معمولاً از فولادهای با مقاومت بالا (High-Strength Steel) انتخاب می شود. برش این لوله ها به صورت دقیق و با دستگاه های CNC انجام گرفته و سپس توسط جوشکاران حرفه ای (و با بهره گیری از روش های جوشکاری پیشرفته تحت گاز محافظ) به یکدیگر متصل می شوند. طراحی آیرودینامیک و شیب دار این سوله ها باعث می شود تا جریان باد به راحتی از روی سازه عبور کرده و کمترین فشار (Drag Force) به اسکلت وارد شود.

تفاوت سوله لوله ای با سایر سازه های صنعتی (تیرورقی و خرپایی)

برای اینکه بتوانید بهترین تصمیم را برای احداث پروژه خود بگیرید، باید بدانید که سوله لوله ای چه تفاوتی با رقبای خود دارد. به طور کلی سوله ها به دسته های زیر تقسیم می شوند که هرکدام مکانیزم انتقال بار مختص به خود را دارند:

۱. مقایسه با سوله تیرورقی (سنگین)

همان طور که می دانید، سازه های سنگین تیرورقی با استفاده از برش ورق های سیاه فولادی و جوش دادن آن ها به شکل مقاطع I یا H ساخته می شوند. در این سوله ها، وزن سازه بسیار بالاست و بخش عمده ای از مقاومت سازه صرف تحمل وزن خود اسکلت (بار مرده) می شود. در مقابل، سوله لوله ای به دلیل استفاده از مقاطع توخالی و هندسه شبکه ای، وزن بسیار پایین تری دارد اما مقاومتی برابر و حتی در دهانه های عریض، مقاومتی بیشتر از سازه های تیرورقی ارائه می دهد. مصرف فولاد در سوله های لوله ای گاهاً تا ۳۰ الی ۴۰ درصد کمتر از سوله های تیرورقی است که این امر تاثیر مستقیمی بر کاهش هزینه های نهایی پروژه دارد.

۲. مقایسه با سوله خرپایی معمولی (قوطی پروفیل)

سوله های خرپایی معمولاً از پروفیل های قوطی شکل (مربع یا مستطیل) ساخته می شوند. در حالی که سوله لوله ای نیز از مکانیزم انتقال بار خرپایی بهره می برد، اما استفاده از «لوله» به جای «قوطی» باعث می شود تا مقاومت در برابر کمانش (Buckling) به حداکثر برسد. مقاطع دایره ای به دلیل نداشتن گوشه و زاویه تند، نقطه تمرکز تنش ندارند و این یک مزیت بزرگ در برابر زلزله و ارتعاشات صنعتی محسوب می شود.

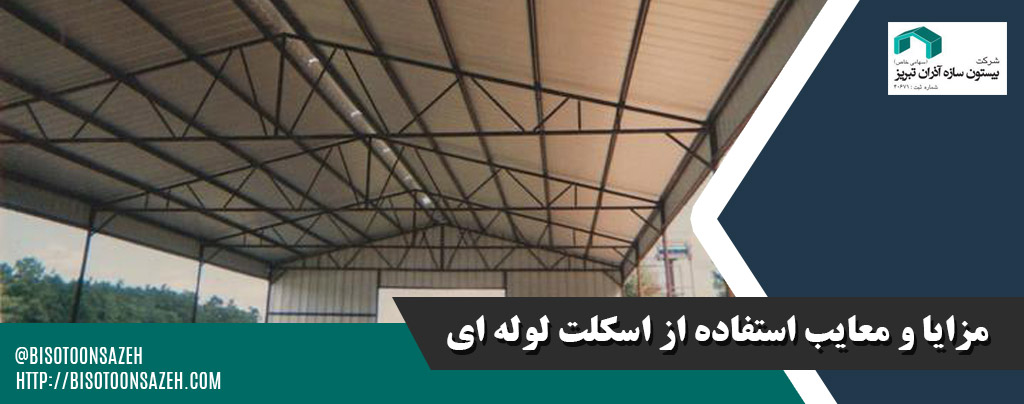

مزایای شگفت انگیز استفاده از اسکلت لوله ای در ساخت سوله

انتخاب یک سوله پیش ساخته صنعتی سبک نیازمند بررسی دقیق مزایای آن است. سازه های سیلندری توانسته اند با ارائه پکیجی از سرعت، ایمنی و اقتصاد، نظر سرمایه گذاران را به خود جلب کنند.

معایب و محدودیت های سوله سبک لوله ای

در کنار تمام مزایای بی نظیر، این سازه ها در برخی شرایط خاص ممکن است با چالش هایی روبرو باشند که دانستن آن ها برای یک انتخاب آگاهانه ضروری است:

کاربردهای گسترده سوله سبک لوله ای در صنایع مختلف

با توجه به ویژگی های منحصربه فرد، سوله سبک سیلندری در طیف وسیعی از کاربری ها مورد استفاده قرار می گیرد. انعطاف در طراحی باعث شده تا این سازه محدود به یک صنعت خاص نباشد.

• احداث سالن های مرغداری و دامداری: یکی از بهترین گزینه ها برای صنعت طیور، سوله سبک مرغداری است. به دلیل عدم وجود گوشه ها و زوایای تند در مقاطع لوله ای، تجمع گرد و غبار، آلودگی ها و باکتری ها در اسکلت سقف به حداقل می رسد. همچنین برای ساخت سوله سبک دامداری، امکان تهویه هوای عالی و ایجاد دهانه های باز برای تردد راحت ماشین آلات خوراک دهی فراهم است.
• مجموعه های ورزشی و استخرها: ساخت یک سوله سبک ورزشی نیازمند فضایی بدون ستون، سقف بلند و ظاهری زیباست. اسکلت های لوله ای با معماری قوسی خود، فضایی ایده آل برای زمین های فوتسال، تنیس، والیبال و استخرهای سرپوشیده ایجاد می کنند.
• احداث انبارهای لجستیک و صنعتی: با توجه به نیاز مبرم شرکت های پخش و کارخانجات به فضاهای انبارش وسیع، سوله پیش ساخته صنعتی سبک با اسکلت لوله ای، امکان قفسه بندی های مرتفع و تردد لیفتراک ها را بدون هیچ گونه مانع فیزیکی فراهم می آورد.
• کارخانجات تولیدی و پالایشگاه ها: مقاومت بالای فولاد لوله ای در برابر لرزش های ناشی از ماشین آلات صنعتی، آن را به گزینه ای مطلوب برای سالن های تولید قطعات، کارخانجات فرآوری و حتی بخش هایی از سایت های پالایشگاهی تبدیل کرده است.
• گلخانه های صنعتی مکانیزه: برای اجرای گلخانه های وسیع که نیازمند نورگیری بالا و تحمل بار تجهیزات گرمایشی و سرمایشی معلق هستند، اسکلت لوله ای به دلیل اشغال کمترین سایه ممکن، انتخابی بی نظیر است.
• آشیانه هواپیما و بالگرد: دهانه های بسیار عریض بدون ستون، دقیقاً همان چیزی است که برای پارک و تعمیرات هواپیماها در فرودگاه ها مورد نیاز است.

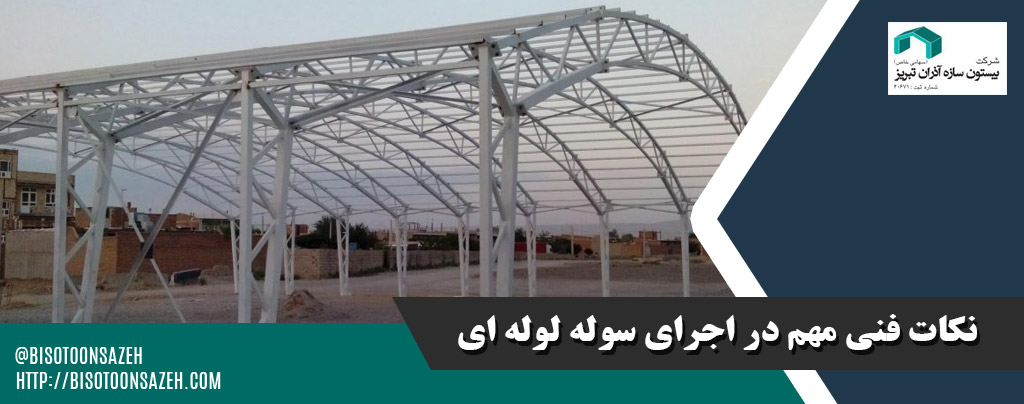

مراحل مهندسی، ساخت و اجرای سوله لوله ای

اجرای یک پروژه سوله سبک لوله ای، فرآیندی کاملاً مهندسی شده و گام به گام است که موفقیت در آن نیازمند همکاری با یک تیم متخصص می باشد.

1. نیازسنجی و بررسی های اولیه: پیش از هر اقدامی، مهندسین مشاور شرایط اقلیمی منطقه (مثل میزان بارش برف سنگین در تبریز یا وزش بادهای شدید در شیراز)، نوع کاربری، ابعاد زمین و ارتفاع مورد نیاز را بررسی می کنند. به عنوان مثال، طراحی سوله سبک در تبریز تفاوت های محاسباتی دقیقی با سوله سبک در شیراز به دلیل تفاوت در بار برف و باد خواهد داشت.
2. طراحی نرم افزاری و مدلسازی سه بعدی: با استفاده از نرم افزارهای پیشرفته ای نظیر SAP2000 و Tekla Structures، سازه به صورت دقیق تحلیل شده و بارهای مرده، زنده، باد و زلزله روی آن اعمال می شود.
3. اجرای فونداسیون: پس از تایید نقشه ها، عملیات خاک برداری، آرماتوربندی، جای گذاری انکربولت ها (بولت های مهاری) و بتن ریزی کف و پی انجام می پذیرد. کف سازی اصولی بیش از ۵۰ درصد در افزایش طول عمر و ایمنی سوله نقش دارد.
4. برش کاری و ساخت در کارخانه: پروفیل های لوله ای بر اساس نقشه های شاپ دقیقاً برش خورده، لبه سازی شده و قطعات پایه (بیس پلیت ها، رفترها و مهاربندها) آماده می شوند.
5. رنگ آمیزی و سندبلاست: برای جلوگیری از خوردگی، قطعات فولادی به صورت کامل سندبلاست شده و با استفاده از رنگ های اپوکسی یا زینک ریچ (Zinc-Rich) پوشش داده می شوند. این مرحله به خصوص برای محیط های مرطوب یا اسیدی حیاتی است.
6. انتقال به سایت و نصب (Erection): قطعات تکمیل شده به محل پروژه منتقل می شوند. قوس ها و رفترها به صورت زوجی یا تکی در روی زمین مونتاژ اولیه شده و سپس با استفاده از جرثقیل روی ستون ها و فونداسیون قرار گرفته و به دقت محکم می شوند.
7. اجرای پوشش سقف و بدنه: در مرحله نهایی، بسته به کاربری سوله، از متریال هایی نظیر ساندویچ پانل پلی اورتان، ورق های گالوانیزه رنگی همراه با پشم شیشه یا توری مرغی، و یا ورق های پلی کربنات برای پوشش دهی سازه استفاده می شود. همچنین سازه از نظر آب بندی و پایداری نهایی چک می شود.

عوامل موثر بر قیمت سوله سبک لوله ای

برآورد هزینه احداث یک سوله یکی از مهم ترین سوالات کارفرمایان است. به طور کلی، قیمت نهایی سوله سبک لوله ای به پارامترهای مختلفی بستگی دارد:

• ابعاد سوله (دهانه، طول و ارتفاع): هرچه دهانه وسیع تر و ارتفاع ستون ها بیشتر باشد، ضخامت لوله های مصرفی و در نتیجه وزن و قیمت سازه افزایش می یابد.
• موقعیت جغرافیایی پروژه: احداث سوله در مناطقی که مستعد طوفان های سهمگین یا بارش برف های چندمتری هستند، نیازمند تراکم بیشتر فولاد در طراحی اسکلت است تا سازه پایداری خود را حفظ کند.
• کیفیت و نوع متریال مصرفی: استفاده از لوله های فولادی با آلیاژ استاندارد ST37 یا ST52 تاثیر مستقیمی بر روی قیمت تمام شده دارد.
• پوشش سقف و دیوارها: انتخاب ساندویچ پانل های باکیفیت قطعا هزینه بیشتری نسبت به ورق گالوانیزه ساده در بر خواهد داشت، اما در درازمدت با جلوگیری از هدررفت انرژی، این هزینه جبران می شود.

سوله سبک دست دوم: آیا خرید آن منطقی است؟

بسیاری از افراد برای کاهش هزینه های اولیهه ، به فکر تهیه سوله سبک دست دوم می افتند. سوله دست دوم سازه ای است که قبلاً در پروژه دیگری نصب و استفاده شده، سپس دمونتاژ گردیده و برای فروش عرضه می شود.

خرید این نوع سوله ها به شرطی منطقی است که توسط مهندسین عمران بازرسی شده و سلامت فیزیکی قطعات، عدم زنگ زدگی عمقی و عدم وجود ترک های مویی در جوش ها تایید گردد. همچنین باید ابعاد سوله دست دوم دقیقاً با نیازهای زمین شما و کاربری جدید مطابقت داشته باشد. در بسیاری از موارد، خرید یک سوله لوله ای نو به دلیل مصرف بهینه فولاد و طراحی اختصاصی، تفاوت قیمت چندانی با یک سوله سنگین دست دوم ندارد، اما کیفیت و عمر مفید آن به مراتب بیشتر خواهد بود.

نکات کلیدی برای افزایش طول عمر سوله لوله ای (تا بیش از ۵۰ سال)

عمر مفید سوله سبک با اسکلت لوله ای به طور معمول بین ۲۵ تا ۵۰ سال تخمین زده می شود، اما با رعایت برخی اصول مهندسی در نگهداری، این زمان می تواند بسیار طولانی تر شود:

1. زیرسازی مستحکم و اصولی: همانطور که پیشتر اشاره شد، کفسازی دقیق، تراز بودن فونداسیون و استفاده از بتن مکرر، نیمی از راه تضمین عمر سازه است.
2. بازرسی دوره ای پوشش های ضدزنگ: به خصوص در مناطق با رطوبت بالا، زنگ زدگی می تواند دشمن اصلی سازه فولادی باشد. ترمیم دوره ای رنگ های اپوکسی آسیب دیده از پوسیدگی جلوگیری می کند.
3. انتخاب محل مناسب احداث: دوری از مناطقی با خاک های سست، گسل های فعال و یا مسیرهای سیلابی، خطرات طبیعی را به حداقل می رساند.
4. نظارت بر عدم اضافه بار: سقف و سازه نباید متحمل بارهایی فراتر از حد طراحی اولیه شوند (مثلاً آویزان کردن تجهیزات بسیار سنگین پیش بینی نشده از سقف).

چرا بیستون سازه آذران؟

گروه صنعتی بیستون سازه آذران تبریز، به عنوان طلایه دار و اولین مجری طراحی و ساخت سوله های بی ستون لوله ای (سیلندری) در ایران، با بهره گیری از دانش روز دنیا، ماشین آلات پیشرفته و تیم مهندسی مجرب، آماده ارائه خدمات مشاوره، طراحی، ساخت و نصب انواع سازه های سبک به کارفرمایان محترم در سراسر کشور می باشد. ما به شما اطمینان می دهیم که با صرف هزینه ای بسیار پایین تر و در زمانی فوق العاده کوتاه، سازه ای ایمن، مقاوم و ماندگار تحویل خواهید گرفت.

سوالات متداول (FAQ) درباره سوله سبک با اسکلت لوله ای

آیا سوله سبک لوله ای قابلیت تحمل جرثقیل سقفی را دارد؟

بله، در صورت پیش بینی در فاز طراحی و محاسبات اولیه، امکان نصب جرثقیل های سقفی سبک و متوسط (معمولاً تا ظرفیت ۵ الی ۱۰ تن) در سوله های لوله ای وجود دارد. برای تناژهای بسیار بالاتر نیاز به تقویت ستون ها و یا استفاده از طرح های ترکیبی است.

حداکثر دهانه بدون ستون در سوله سیلندری چقدر است؟

یکی از مزایای اصلی اسکلت های لوله ای اجرای دهانه های بسیار عریض است. این سوله ها می توانند بدون هیچ ستون میانی، بسته به شرایط اقلیمی و بار برف منطقه، دهانه هایی از ۱۸ تا بیش از ۱۰۰ متر را پوشش دهند.

سرعت اجرای سوله لوله ای چقدر است؟

به دلیل اینکه تمامی قطعات در محیط کنترل شده کارخانه ساخته شده و تنها مونتاژ نهایی در محل پروژه صورت می گیرد، سرعت ساخت و نصب این سوله ها بسیار بالاتر از سازه های سنتی است و پروژه ها معمولا در بازه زمانی بسیار کوتاهی تحویل داده می شوند.

آیا سوله لوله ای در برابر زلزله مقاوم است؟

بله و حتی بهتر از سوله های سنگین! به دلیل وزن پایین اسکلت فلزی، نیروی برشی ناشی از زلزله که رابطه مستقیمی با جرم سازه دارد، به شدت کاهش می یابد. همچنین انعطاف پذیری شبکه های خرپایی لوله ای لرزه ها را به خوبی مستهلک می کند.

آیا می توان سوله لوله ای را پس از نصب به مکان دیگری منتقل کرد؟

بله، یکی از ویژگی های بارز این سازه ها قابلیت مونتاژ و دمونتاژ آسان آن هاست. شما می توانید در صورت نیاز سازه را با کمترین آسیب باز کرده و در موقعیت جغرافیایی جدیدی مجدداً برپا کنید.
