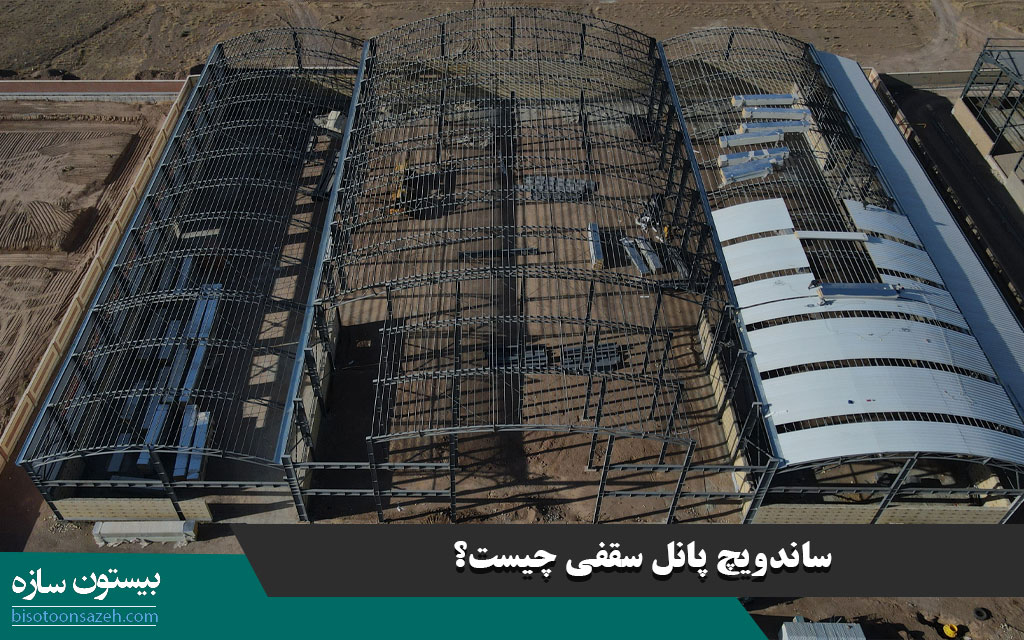

ساندویچ پانل سقفی چیست؟

ساندویچ پانل سقفی (Roof Sandwich Panel) یک مصالح ساختمانی نوین و پیشرفته است که از سه لایه اصلی تشکیل شده است: دو لایه ورق فلزی مستحکم در طرفین و یک هسته عایق در وسط. این ساختار یکپارچه، ضمن داشتن وزن بسیار سبک، مقاومت فوق العاده ای در برابر حرارت، رطوبت، صوت و فشارهای فیزیکی ارائه می دهد. امروزه در صنعت ساخت وساز مدرن، به ویژه در اجرای انواع سازه های صنعتی، انبارها و سوله ها، ساندویچ پانل های سقفی جایگزین قدرتمندی برای مصالح سنگین و سنتی شده اند و سرعت اجرای پروژه ها را به شکل چشمگیری افزایش داده اند.

اگر در صنعت ساخت و ساز فعالیت دارید و قصد دارید پروژه خود، به ویژه ساخت سوله سبک یا سازه های صنعتی را به بهینه ترین و مدرن ترین شکل ممکن پیش ببرید، قطعاً نام «ساندویچ پانل سقفی» به گوشتان خورده است. با پیشرفت تکنولوژی در مهندسی عمران و معماری، نیاز به مصالحی که همزمان سبک، مقاوم و عایق باشند، بیش از پیش احساس می شود. اما به راستی ساندویچ پانل سقفی چیست و چرا با این سرعت در حال تبدیل شدن به انتخاب اول پیمانکاران برای پوشش سقف ساختمان های تجاری، صنعتی و حتی مسکونی است؟

در این مقاله جامع از وبلاگ بیستون سازه، نگاهی عمیق و تخصصی به ساندویچ پانل های سقفی خواهیم داشت. ساختار لایه ای آن ها را کالبدشکافی کرده، انواع مختلفشان را از نظر متریال و طراحی بررسی می کنیم و در نهایت به شما خواهیم گفت که چرا این متریال نوین، بهترین گزینه برای سقف سازه شماست.

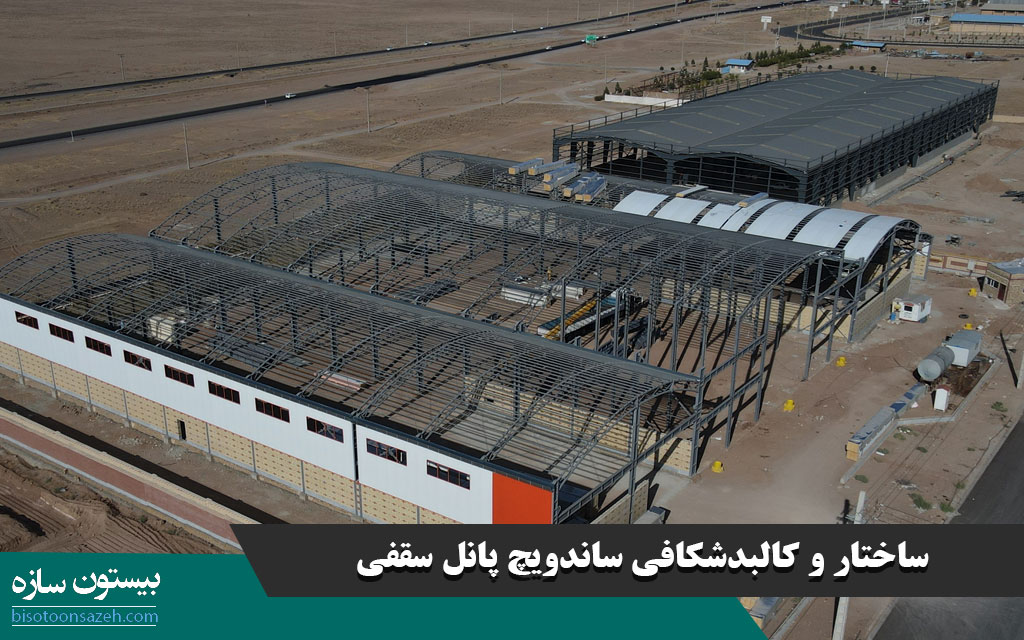

ساختار و کالبدشکافی ساندویچ پانل سقفی

نام «ساندویچ پانل» به بهترین شکل ممکن ساختار این متریال را توصیف می کند. همانند یک ساندویچ که از دو لایه نان و یک لایه میانی تشکیل شده، این پانل ها نیز دارای یک ساختار سه لایه و مهندسی شده هستند:

• لایه رویی (ورق بیرونی): این لایه مستقیماً در معرض تابش نور خورشید، بارش باران، برف و آلاینده های محیطی قرار دارد. به همین دلیل معمولاً از ورق های فلزی مقاوم مانند گالوانیزه، آلوزینک یا آلومینیوم با رنگ های کوره ای ساخته می شود تا در برابر زنگ زدگی و خوردگی بالاترین مقاومت را داشته باشد. شکل ظاهری این لایه دارای گام ها و برآمدگی هایی است که برای هدایت آب طراحی شده اند.
• هسته عایق (لایه میانی): قلب تپنده ساندویچ پانل که وظیفه اصلی عایق بندی را بر عهده دارد. این لایه معمولاً از فوم های تزریقی پلی اورتان (PUR/PIR)، فوم پلی استایرن (EPS) یا پشم سنگ (Rockwool) تشکیل می شود. این لایه علاوه بر عایق حرارت و صوت، به پانل یکپارچگی ساختاری می بخشد.
• لایه زیرین (ورق داخلی): این لایه نمای داخلی سقف سازه شما را تشکیل می دهد. بسته به نوع کاربری، این لایه نیز می تواند از جنس فلز (همانند لایه بیرونی) باشد یا برای کاهش هزینه ها از فویل های آلومینیومی، کاغذ کرافت یا نایلون استفاده شود.

انواع ساندویچ پانل سقفی در بازار

ساندویچ پانل های سقفی را می توان از زوایای گوناگونی دسته بندی کرد. شناخت این دسته بندی ها به شما کمک می کند تا بر اساس اقلیم منطقه، نوع کاربری سازه و بودجه خود، بهترین انتخاب را داشته باشید.

۱. دسته بندی بر اساس شکل ظاهری و گام ها

برخلاف پانل های دیواری که معمولاً سطحی صاف یا شیارهای مینیاتوری دارند، پانل های سقفی برای دفع سریع آب برف و باران و همچنین تحمل بار (مانند وزن نصاب یا برف سنگین)، با فرم های هندسی خاصی (گام) تولید می شوند.

ساندویچ پانل طرح شادولاین (Shadowline)

یکی از زیباترین و پرکاربردترین طرح ها برای پانل های سقفی، طرح شادولاین است. این طرح با ایجاد خطوط و موج های مهندسی شده روی ورق، نه تنها به زیبایی بصری سازه می افزاید، بلکه استحکام ورق را در برابر فشارهای فیزیکی به شدت افزایش می دهد. طراحی شادولاین باعث می شود آب باران به سرعت در مسیرهای مشخص هدایت شده و از تجمع رطوبت جلوگیری شود. تنوع رنگی بالا، این مدل را برای پوشش سقف سوله، کارخانجات و حتی ویلاها محبوب کرده است.

ساندویچ پانل طرح ذوزنقه ای

کلاسیک ترین، رایج ترین و البته یکی از مقاوم ترین طراحی ها برای سقف محسوب می شود. در این مدل، برآمدگی هایی به شکل ذوزنقه (معمولاً با ۳ الی ۵ گام) روی ورق بیرونی رول فرمینگ می شود. وجود این گام های ذوزنقه ای به پانل اجازه می دهد بارهای سنگین را بدون خمیدگی تحمل کند. همچنین فرورفتگی های بین ذوزنقه ها مسیر فوق العاده ای برای تخلیه سریع آب هستند. برای پروژه های سوله سازی بزرگ و صنعتی، طرح ذوزنقه به دلیل عملکرد مکانیکی عالی، انتخاب اول است.

ساندویچ پانل طرح سفال

این مدل بیشتر برای کاربری های ویلایی، مسکونی و آلاچیق ها کاربرد دارد. ظاهر این پانل ها شبیه به سقف های شیروانی سفالی سنتی است اما هسته عایق و وزن بسیار سبک ساندویچ پانل را در خود جای داده است و ترکیبی از معماری کلاسیک و تکنولوژی مدرن را ارائه می دهد.

۲. دسته بندی بر اساس جنس فوم عایق (هسته)

نوع فومی که در لایه میانی تزریق می شود، تعیین کننده اصلی میزان مقاومت حرارتی، صوتی و ایمنی در برابر حریق است.

عایق پلی یورتان (Polyurethane – PUR/PIR)

پلی یورتان پادشاه بلامنازع عایق ها در صنعت ساندویچ پانل است. این عایق که ریشه در تکنولوژی آلمان دارد، کمترین ضریب انتقال حرارت را در بین تمامی مصالح ساختمانی داراست. فوم پلی یورتان به صورت مایع بین دو ورق تزریق شده و پس از انبساط، تمامی منافذ را پر کرده و به ورق ها می چسبد.

ویژگی برجسته دیگر این فوم، خاصیت آنتی باکتریال بودن آن است که آن را برای صنایع غذایی، سردخانه ها و اتاق های تمیز (Clean Rooms) ایده آل می سازد. همچنین نوع PIR این عایق (پلی ایزوسیانورات) دارای خاصیت کندسوز و خودخاموش شونده است و در برابر آتش مقاومت بالایی نشان می دهد. در ساخت سوله پیش ساخته صنعتی سبک، استفاده از پانل های پلی یورتان به شدت توصیه می شود.

عایق پلی استایرن (Polystyrene – EPS)

همان یونولیت نسوز یا فوم سفید رنگی است که همه ما می شناسیم. هرچند عایق بندی حرارتی پلی استایرن به پای پلی یورتان نمی رسد، اما به دلیل وزن فوق العاده سبک، قیمت مقرون به صرفه و مقاومت در برابر رطوبت، جایگاه ویژه ای در بازار دارد.

اگر به دنبال کاهش هزینه های ساخت هستید و الزامات سخت گیرانه ای برای برودت یا حرارت ندارید، پلی استایرن گزینه مناسبی است. معمولاً برای سقف سوله سبک دامداری، کارگاه های کوچک و انبارهای معمولی از این نوع پانل استفاده می شود.

عایق پشم سنگ (Rockwool)

عایق پشم سنگ از ذوب شدن سنگ های آتشفشانی (بازالت) به دست می آید. مهم ترین، بارزترین و حیاتی ترین ویژگی پشم سنگ، مقاومت خیره کننده آن در برابر آتش است. این پانل ها کاملاً نسوز هستند و می توانند دمای بیش از ۱۰۰۰ درجه سانتی گراد را برای ساعت ها تحمل کنند بدون آنکه ذوب شوند یا گاز سمی تولید کنند.

در پروژه های حساس مانند نیروگاه ها، پالایشگاه ها، کوره ها و کارخانجاتی که با مواد اشتعال زا سروکار دارند، استفاده از ساندویچ پانل سقفی با عایق پشم سنگ یک الزام ایمنی و قانونی است. البته باید توجه داشت که وزن این پانل ها از انواع فومی بیشتر است.

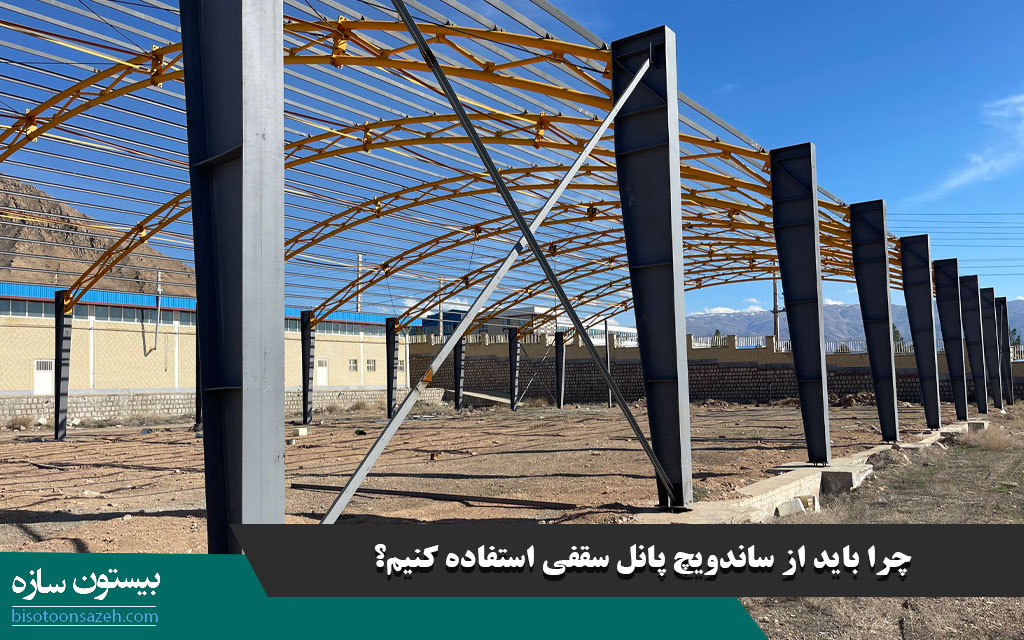

چرا باید از ساندویچ پانل سقفی استفاده کنیم؟ (مزایا و معایب)

جایگزینی مصالح سنتی نظیر تیرچه بلوک، ورق های آزبست و سقف های بتنی با ساندویچ پانل ها اتفاقی نیست. این محصول مزایای مهندسی و اقتصادی فراوانی دارد که در ادامه به تفکیک بررسی می کنیم.

مقایسه ساندویچ پانل سقفی با مصالح سنتی و رایج

برای درک بهتر ارزش مهندسی این متریال، بیایید آن را با دو رقیب قدیمی خود، یعنی سقف های بتنی/تیرچه بلوک (برای ساختمان ها) و ورق های گالوانیزه تک لایه (برای سوله ها) مقایسه کنیم.



کاربردهای اصلی ساندویچ پانل سقفی در صنایع مختلف

انعطاف پذیری، سبکی و مقاومت بالای این پانل ها باعث شده تا در طیف وسیعی از پروژه های عمرانی کاربرد داشته باشند. اگرچه کاربرد اصلی آن ها در سازه های صنعتی است، اما امروزه پای خود را به معماری مدرن مسکونی نیز باز کرده اند.

• پوشش سقف انواع سوله ها: اصلی ترین کاربرد این محصول. از سازه های سنگین و کارخانجات بزرگ صنعتی گرفته تا سوله های سبک انبارداری، استفاده از پانل سقفی سرعت بازگشت سرمایه را افزایش می دهد.
• سالن های پرورش طیور و دام: در ساخت سوله سبک مرغداری، کنترل دقیق دمای داخل سالن برای جلوگیری از تلفات طیور حیاتی است. هیچ متریالی به اندازه ساندویچ پانل پلی یورتان نمی تواند دمای سالن را در اوج تابستان یا سرمای زمستان ثابت نگه دارد و از تجمع باکتری ها جلوگیری کند.
• سردخانه های زیر صفر و بالای صفر: حفظ زنجیره سرما نیازمند عایق بندی صددرصدی است. پانل های سقفی با ضخامت های بالا (۱۰ الی ۱۵ سانتی متر) تنها راهکار استاندارد برای پوشش سقف سردخانه ها هستند.
• کمپ های پیش ساخته و کانکس ها: برای تجهیز کارگاه های عمرانی، ساخت بیمارستان های صحرایی، و کمپ های کارگری، پانل های سقفی به دلیل قابلیت دمونتاژ (باز کردن و استفاده مجدد) بهترین انتخابند.
• سالن های ورزشی و استخرها: مقاومت ورق های آلوزینک در برابر رطوبت بالا و گاز کلر، این پانل ها را برای سقف استخرهای سرپوشیده و مجموعه های ورزشی مناسب می سازد.

مشخصات فنی و ابعاد استاندارد

برای مهندسان و طراحان سازه، دانستن ابعاد دقیق اهمیت بالایی دارد:

• ضخامت: پانل های سقفی معمولاً از ضخامت ۴ سانتی متر تا ۱۵ سانتی متر (و در موارد خاص سردخانه ای تا ۲۰ سانتی متر) تولید می شوند. ضخامت ۴ و ۵ سانت برای آب وهوای معتدل و ضخامت های بالاتر برای اقلیم های بسیار سرد یا گرم کاربرد دارند.
• عرض مفید: عرض استاندارد پانل های سقفی معمولاً حدود ۱ متر (۱۰۰۰ میلی متر) عرض مفید (پس از اورلپ شدن) است. عرض غیرمفید معمولاً ۱۰۷ یا ۱۰۸ سانتی متر است.
• طول: طول پانل ها به دلخواه مشتری و بر اساس طول شیب سقف برش می خورد. تولید تا طول ۱۲ متر و حتی بیشتر (محدودیت صرفاً در بحث تریلی برای حمل ونقل است) امکان پذیر است. کم کردن تعداد درزها در طول شیب، به آب بندی بهتر کمک می کند.

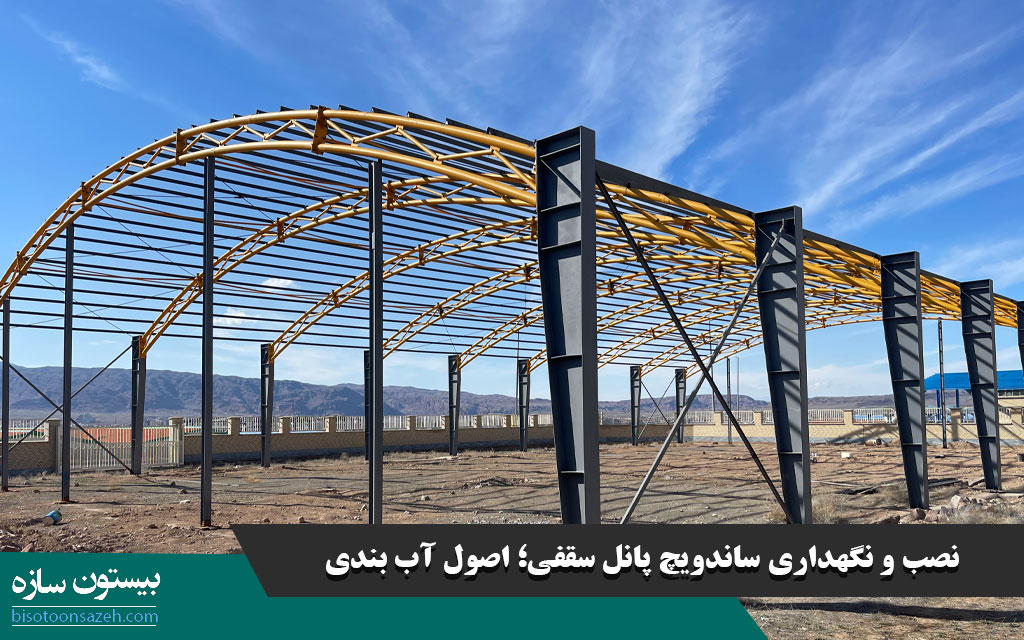

نصب و نگهداری ساندویچ پانل سقفی؛ اصول آب بندی

نصب ساندویچ پانل سقفی یک کار کاملاً تخصصی است و نباید به افراد بی تجربه سپرده شود. مراحل نصب معمولاً شامل موارد زیر است:

1. اجرای زیرسازی (پرلین ریزی): ابتدا پروفیل های فلزی (معمولاً پروفیل Z یا قوطی) در فواصل محاسبه شده روی خرپای سقف جوش داده می شوند. فاصله این پرلین ها بستگی به ضخامت پانل و بار برف منطقه دارد.
2. جای گذاری پانل ها: پانل ها از پایین ترین نقطه شیب سقف به سمت تاج (خط الراس) چیده می شوند. لبه های اورلپ (گام خالی پانل بعدی) دقیقاً روی گام پر پانل قبلی قرار می گیرد.
3. پیچ کردن: از پیچ های سرمته دار گالوانیزه که دارای واشرهای پلاستیکی (EPDM) هستند استفاده می شود. این واشرها بسیار مهم اند زیرا پس از سفت شدن پیچ، سوراخ ایجاد شده را کاملاً آب بندی می کنند تا آب باران از کنار پیچ نفوذ نکند. پیچ ها باید حتماً روی گام های برآمده زده شوند، نه در فرورفتگی ها که مسیر عبور آب است.
4. فلاشینگ کاری و چسب زنی: در خط الراس سقف (جایی که دو شیب به هم می رسند) از ورق های خم خورده به نام فلاشینگ تاج استفاده می شود. همچنین برای اطمینان بیشتر، درزهای اورلپ با چسب های پلی یورتان یا سیلیکون ماستیک درزگیری می شوند.

نگهداری: تعمیر و نگهداری این سقف ها بسیار ساده است. بازدید دوره ای (سالی یک بار) از سقف برای اطمینان از مسدود نبودن مسیر ناودان ها توسط برگ درختان، بررسی شل نشدن واشر پیچ ها در اثر انقباض و انبساط، و شستشوی سطح پانل با آب (در صورت تجمع گرد و خاک اسیدی در مناطق صنعتی) تمام چیزی است که برای افزایش طول عمر سقف نیاز دارید.

چه عواملی بر قیمت ساندویچ پانل سقفی موثرند؟

هنگام برآورد هزینه برای پروژه خود، باید در نظر داشته باشید که قیمت نهایی ساندویچ پانل به فاکتورهای زیر بستگی دارد:

• نوع فوم عایق: فوم پلی یورتان و پشم سنگ قیمت بالاتری نسبت به فوم پلی استایرن دارند.
• ضخامت پانل: طبیعی است که هرچه ضخامت فوم بیشتر شود، مواد اولیه بیشتری مصرف شده و قیمت بالاتر می رود.
• جنس ورق بیرونی و داخلی: ورق های آلوزینک به دلیل مقاومت بالاتر در برابر خوردگی، از ورق های گالوانیزه گران تر هستند. همچنین ضخامت ورق فلزی (مثلا ۰.۴ یا ۰.۵ میلی متر) مستقیماً روی قیمت تاثیر می گذارد.
• نوسانات بازار فولاد و ارز: از آنجا که مواد اولیه شیمیایی فوم ها و همچنین شمش های فولادی وابستگی زیادی به قیمت های جهانی و نرخ ارز دارند، قیمت پانل ها به صورت روزانه محاسبه می شود.

سوالات متداول (FAQ) در مورد ساندویچ پانل سقفی

عمر مفید ساندویچ پانل های سقفی چقدر است؟

در صورت نصب اصولی و استفاده از ورق های استاندارد (مانند آلوزینک یا گالوانیزه با رنگ کوره ای)، ساندویچ پانل های سقفی به راحتی بین ۳۰ تا ۵۰ سال عمر مفید بدون افت کیفیت ساختاری خواهند داشت.

آیا می توان روی سقف ساندویچ پانل راه رفت؟

بله، پانل های سقفی به دلیل داشتن گام های ذوزنقه ای و هسته متراکم، تحمل وزن بالایی دارند. افراد نصاب برای اجرای پروژه به راحتی روی آن ها راه می روند، اما توصیه می شود برای جلوگیری از تغییر شکل ورق، پا را دقیقاً روی محل تلاقی پانل با پرلین های زیرسازی (روی خط پیچ ها) قرار دهید.

تفاوت پانل دیواری و سقفی در چیست؟

تفاوت اصلی در ظاهر ورق بیرونی آن هاست. پانل های سقفی دارای برآمدگی های بلند (گام های ذوزنقه ای یا شادولاین) هستند تا آب برف و باران را به سرعت هدایت کنند و مقاومت فیزیکی در برابر بار برف داشته باشند. اما پانل های دیواری معمولاً صاف بوده یا دارای شیارهای ریز (میکروویو) برای زیبایی نمای دیوار هستند.

برای مناطق بسیار مرطوب (مثل شمال یا جنوب ایران) چه نوع پانلی مناسب است؟

برای مناطق با رطوبت شرجی بالا، اکیداً توصیه می شود از ساندویچ پانل های سقفی با ورق دو رو «آلوزینک» و هسته عایق «پلی یورتان» استفاده کنید. آلوزینک مقاومت بسیار بیشتری در برابر زنگ زدگی نسبت به گالوانیزه معمولی از خود نشان می دهد.

حداقل شیب مجاز برای اجرای ساندویچ پانل سقفی چقدر است؟

برای جلوگیری از پس زدگی آب و نفوذ آن از لابه لای اورلپ ها، حداقل شیب سقف در زمان طراحی و اجرای خرپا باید بین ۵ تا ۱۰ درصد در نظر گرفته شود. شیب های کمتر نیازمند تمهیدات ویژه آب بندی با چسب های مخصوص هستند.
